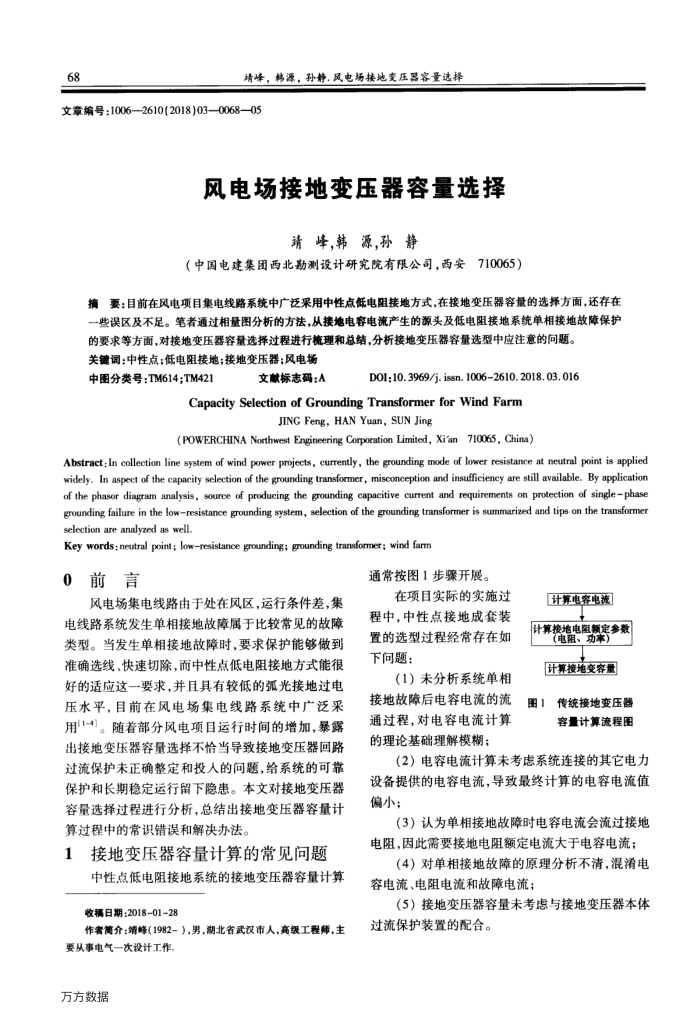

请峰，韩源，孙静，风电场接地变压器容量选辑
文章编号：10062610(2018)03—0068—05
风电场接地变压器容量选择
靖峰，韩源，孙静
（中国电建集团西北测设计研究院有限公司，西安
710065
摘要：目前在风电项目集电线路系统中广泛采用中性点低电阻接地方式，在接地变压器容量的选择方面，还存在一些误区及不足。笔者通过相量图分析的方法，从接地电容电流产生的源头及低电阻接地系统单相接地故障保护
的要求等方面，对接地变压器容量选择过程进行梳理和总结，分析接地变压器容量选型中应注意的问题。关键调：中性点：低电阻接地；接地变压器；风电场
中图分类号：TM614；TM421
文献标志码：A
D0I:10.3969/j. issn. 10062610. 2018. 03. 016
Capacity Selection of Grounding Transformer for Wind Farm
JINC Feng, HAN Yuan, SUN Jing
(POWERCHINA Northwest Engineering Corporation Limited，Xi'an710065,China）
Abstract: In collection line system of wind power projects, currently, the grounding mode of lower resistance at neutral point is applied widely. In aspect of the capacity selection of the grounding transformer, misconception and insufficiency are still available. By application of the phasor diagram analysis, source of producing the grounding capacitive current and requirements on protection of singlephase grounding failure in the lowresistance grounding systen, selection of the grounding transformer is summarized and tips on the transformer selection are analyzed as well.
Key words;neutral point; lowresistanoe grounding; grounding transformer; wind farm
0前言
风电场集电线路由于处在风区，运行条件差，集电线路系统发生单相接地故障属于比较常见的故障类型。当发生单相接地故障时，要求保护能够做到准确选线、快速切除，而中性点低电阻接地方式能很好的适应这一要求，并且具有较低的弧光接地过电压水平，目前在风电场集电线路系统中广泛采用1-4)。随着部分风电项目运行时间的增加，暴露出接地变压器容量选择不恰当导致接地变压器回路过流保护未正确整定和投人的问题，给系统的可靠保护和长期稳定运行留下隐患。本文对接地变压器容量选择过程进行分析，总结出接地变压器容量计算过程中的常识错误和解决办法。
接地变压器容量计算的常见问题 1
中性点低电阻接地系统的接地变压器容量计算收稿日期：2018-01-28
作者简介：靖峰（1982-），男，湖北省武汉市人，高级工程师，主
要从事电气一次设计工作万方数据
通常按图1步骤开展。
在项目实际的实施过程中，中性点接地成套装置的选型过程经常存在如下问题：
（1）未分析系统单相接地故障后电容电流的流通过程，对电容电流计算的理论基础理解模糊；
计算电容电流
计算接地电阻额定参数
（电阻、划）计算接地变容量
图1传统接地变压器
容计算流程围
（2）电容电流计算未考虑系统连接的其它电力设备提供的电容电流，导致最终计算的电容电流值偏小；
（3）认为单相接地故障时电容电流会流过接地电阻，因此需要接地电阻额定电流大于电容电流；
（4）对单相接地故障的原理分析不清，混淆电容电流、电阻电流和故障电流：
（5）接地变压器容量未考虑与接地变压器本体过流保护装置的配合。
