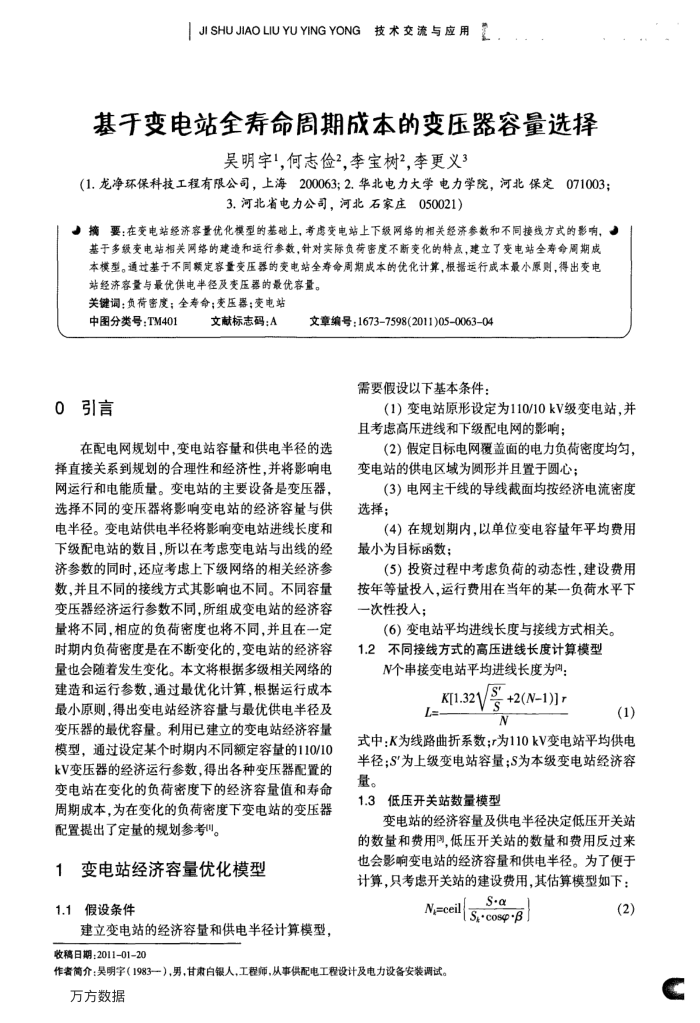

基于变电站全寿命周期成本的变压器容量选择
吴明字1，何志俭2.李宝树2，李更义3
（1.龙净环保科技工程有限公司，上海200063；2.华北电力大学电力学院，河北保定071003；
3.河北省电力公司，河北石家庄050021)
一摘要：在变电站经济容量优化模型的基础上，考虑变电站上下级网络的相关经济参数和不同接线方式的影响，一
基于多级变电站相关网络的建造和运行参数，针对实际负荷密度不断变化的特点，建立了变电站全寿命周期成本模型。通过基于不同额定容量受压器的变电站全寿命周期成本的优化计算，根据运行成本最小原则，得出变电
站经济容量与最优供电半径及变压器的最优容量。关键词：负荷密度；全寿命；变压器：变电站
中图分类号：TM401 0引言
文献标志码：A
文章编号：1673-7598(2011)05-006304
需要假设以下基本条件：
（1）变电站原形设定为110/10kV级变电站，并且考虑高压进线和下级配电网的影响；
在配电网规划中，变电站容量和供电半径的选择直接关系到规划的合理性和经济性，并将影响电网运行和电能质量。变电站的主要设备是变压器，选择不同的变压器将影响变电站的经济容量与供电半径。变电站供电半径将影响变电站进线长度和下级配电站的数目，所以在考虑变电站与出线的经济参数的同时，还应考虑上下级网络的相关经济参数，并且不同的接线方式其影响也不同。不同容量变压器经济运行参数不同，所组成变电站的经济容量将不同，相应的负荷密度也将不同，并且在一定时期内负荷密度是在不断变化的，变电站的经济容量也会随着发生变化。本文将根据多级相关网络的建造和运行参数，通过最优化计算，根据运行成本最小原则，得出变电站经济容量与最优供电半径及变压器的最优容量。利用已建立的变电站经济容量模型，通过设定某个时期内不同额定容量的110/10 kV变压器的经济运行参数，得出各种变压器配置的变电站在变化的负荷密度下的经济容量值和寿命周期成本，为在变化的负荷密度下变电站的变压器配置提出了定量的规划参考叫。
变电站经济容量优化模型 1
1.1假设条件
建立变电站的经济容量和供电半径计算模型，收稿日期：2011-01-20
（2）假定目标电网覆盖面的电力负荷密度均匀，变电站的供电区域为圆形并且置于圆心；
(3）电网主干线的导线截面均按经济电流密度选择；
(4）在规划期内，以单位变电容量年平均费用最小为目标函数；
(5）投资过程中考虑负荷的动态性，建设费用按年等量投入，运行费用在当年的某一负荷水平下一次性投入：
(6）变电站平均进线长度与接线方式相关。 1.2不同接线方式的高压进线长度计算模型
N个串接变电站平均进线长度为叫：
sr
K[1.32V
+2(N-1)
s N
(1)
式中：K为线路曲折系数；r为110kV变电站平均供电半径；S'为上级变电站容量；S为本级变电站经济容量。
1.3低压开关站数量模型
变电站的经济容量及供电半径决定低压开关站的数量和费用国，低压开关站的数量和费用反过来也会影响变电站的经济容量和供电半径。为了便于计算，只考虑开关站的建设费用，其估算模型如下：
N=ceil
Sα
Sscosp·
作者简介：吴明字（1983一），男，甘肃白银人，工程师，从事供配电工程设计及电力设备安装调试。
方方数据
(2)
C
