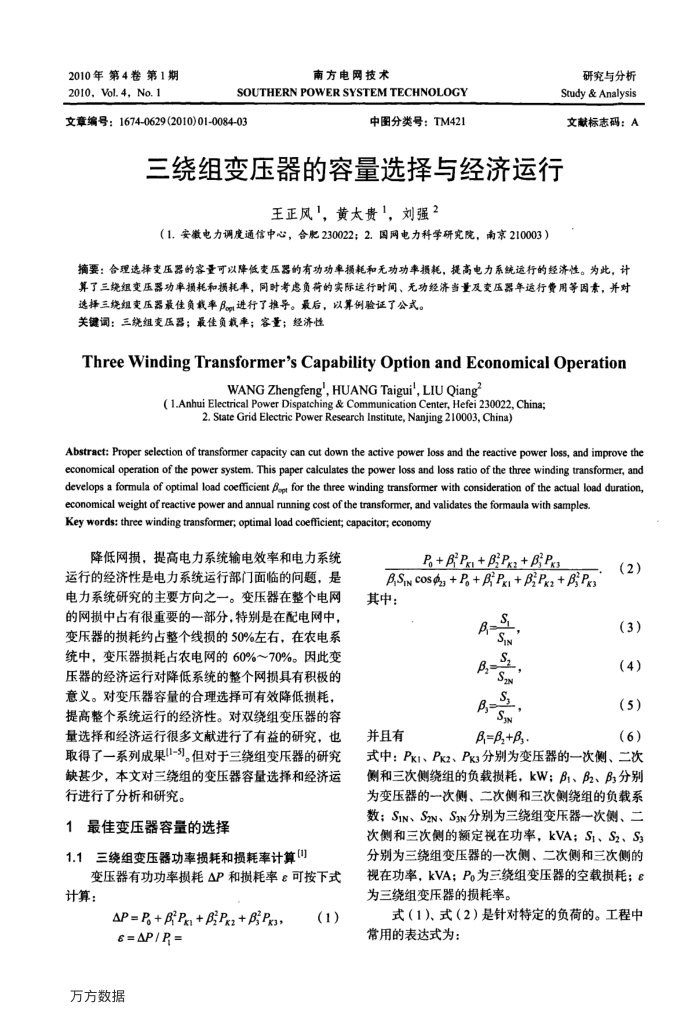

2010年第4卷第1期 2010,Vol.4,No.1
南方电网技术
SOUTHERNPOWERSYSTEMTECHNOLOGY
文章编号：1674-0629(2010)01-0084-03
中图分类号：TM421
研究与分析 Study & Analysis 文献标志码：A
三绕组变压器的容量选择与经济运行
王正风，黄太贵"，刘强2
（1.安徽电力调度通信中心，合肥230022；2.国网电力科学研究院，南京210003）
摘要：合理选择变压器的容量可以降低变压器的有功功率损耗和无功功率损耗，提高电力系统运行的经济性。为此，计算了三绕组变压器功率损耗和损耗率，同时考虑负荷的实际运行时间、无功经济当量及变压器年运行费用等固素，并对
选择三绕组变压器最佳负载率β进行了推导。最后，以算例验证了公式。关键调：三绕组变压器；最佳负载率；客量；经济性
ThreeWindingTransformer'sCapabilityOptionandEconomicalOperation
WANG Zhengfeng",HUANG Taigui',LIU Qiang
(1.AnhuiElectrical PowerDispatching& Communication Center,Hefei 230022,China;
2. State Grid Electric Power Research Institute, Nanjing 210003, China)
Abstract: Proper selection of transformer capacity can cut down the active power loss and the reactive power loss, and improve the economical operation of the power system. This paper calculates the power loss and loss ratio of the three winding transformer, and develops a formula of optimal load coefficient βopt for the three winding transformer with consideration of the actual load duration,
economical weight of reactive power and annual running cost of the transformer,and validates theformaula with samples. Key words: three winding transformer; optimal load coefficient; capacitor; economy
降低网损，提高电力系统输电效率和电力系统运行的经济性是电力系统运行部门面临的问题，是电力系统研究的主要方向之一。变压器在整个电网的网损中占有很重要的一部分，特别是在配电网中，变压器的损耗约占整个线损的50%左右，在农电系统中，变压器损耗占农电网的60%～70%。因此变压器的经济运行对降低系统的整个网损具有积极的意义。对变压器容量的合理选择可有效降低损耗，提高整个系统运行的经济性。对双绕组变压器的容量选择和经济运行很多文献进行了有益的研究，也取得了一系列成果II-5)。但对于三绕组变压器的研究缺基少，本文对三绕组的变压器容量选择和经济运行进行了分析和研究。
1最佳变压器容量的选择
1.1三绕组变压器功率损耗和损耗率计算[]
变压器有功功率损耗AP和损耗率e可按下式计算：
P=P+P+β,Pkz+β,Px3, 6=AP/P=
万方数据
(1)
P+βP+β,P+, Pk
β,Sin cos + P +β Pk +β, P +β, P 其中：
s SiN s B, SN S SiN
并且有
B=B+B..
(2)(3)(4)(5)(6)
式中：Pkl、Pk2、Pk3分别为变压器的一次侧、二次侧和三次侧绕组的负载损耗，kW；βi、β2、β分别为变压器的一次侧、二次侧和三次侧绕组的负载系数；SiN、SN、SsN分别为三绕组变压器一次侧、二次侧和三次侧的额定视在功率，kVA；SI、S2、S 分别为三绕组变压器的一次侧、二次侧和三次侧的视在功率，kVA；Po为三绕组变压器的空载损耗；e 为三绕组变压器的损耗率。
式（1）、式（2）是针对特定的负荷的。工程中常用的表达式为：
