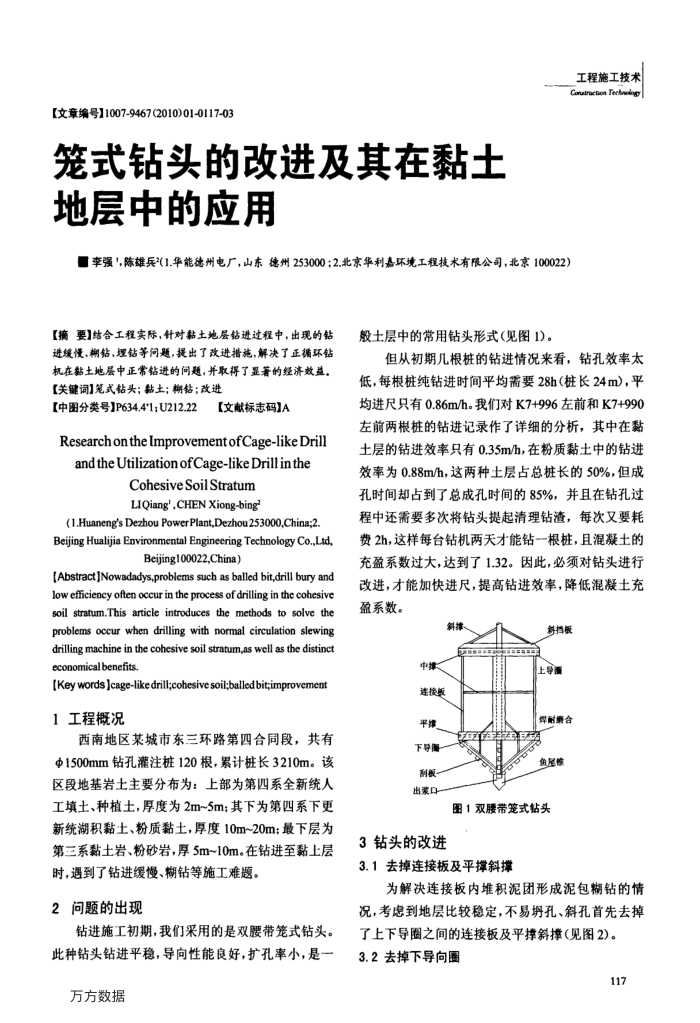

【文章编号】1007-9467(2010)01-0117-03
笼式钻头的改进及其在黏士地层中的应用
工程施工技术 Coutructon Techaclag
■李强"，陈雄兵(1.华能德州电厂，山东德州253000；2.北京华利嘉环境工程技术有限公司，北京100022）
【摘要】结合工程实际，针对黏土地层钻进过程中，出现的钻进缓慢、期钻、埋钻等问题，提出了改进措施，解决了正循环钻机在黏土地层中正常钻进的问题，并取得了显著的经济效益，【关键词]笼式钻头；黏土；糊钻；改进
【中图分类号】P634.4*1;U212.22
【文献标志码】A
Research on the ImprovementofCage-like Drill andtheUtilizationofCage-likeDrillinthe
CohesiveSoilStratum LIQiang',CHEN Xiong-bing
(1.Huaneng's Dezhou Power Plant,Dezhou 253000,China;2. Beijing Hualijia Environmental Engineering Technology Co.,Ltd,
Beijing100022,China)）
[Abstract]Nowadadys,problems suchas balled bit,drill bury and low efficiency often occur in the process of drilling in the cohesive soil stratum.This article introduces the methods to solve the problems occur when drilling with normal circulation slewing drilling machine in the cohesive soil stratum,as well as the distinct economical benefits.
[Key words ]cage-like drill;cobesive soil;balled bit,;improvement 1工程概况
西南地区某城市东三环路第四合同段，共有中1500mm钻孔灌注桩120根，累计桩长3210m。该区段地基岩土主要分布为：上部为第四系全新统人工填土、种植土，厚度为2m~5m；其下为第四系下更新统湖积黏土、粉质黏土，厚度10m~20m：最下层为第三系黏土岩、粉砂岩，厚5m~10m。在钻进至黏上层
时，遇到了钻进缓慢、糊钻等施工难题。 2问题的出现
钻进施工初期，我们采用的是双腰带笼式钻头。此种钻头钻进平稳，导向性能良好，扩孔率小，是一万方数据
般土层中的常用钻头形式（见图1)。
但从初期几根桩的钻进情况来看，钻孔效率太低，每根桩纯钻进时间平均需要28h（桩长24m），平均进尺只有0.86m/h。我们对K7+996左前和K7+990 左前两根桩的钻进记录作了详细的分析，其中在黏土层的钻进效率只有0.35m/h，在粉质黏土中的钻进效率为0.88m/h，这两种土层占总桩长的50%，但成孔时间却占到了总成孔时间的85%，并且在钻孔过程中还需要多次将钻头提起清理钻渣，每次又要耗费2h，这样每台钻机两天才能钻一根桩，且混凝土的充盈系数过大，达到了1.32。因此，必须对钻头进行改进，才能加快进尺，提高钻进效率，降低混凝土充盈系数。
斜撑、
中撑连按版平撑下导图刮板出菜口
斜挡板上导国
焊耐酶合鱼民榜
图1双腰带笼式钻头
3钻头的改进
3.1去掉连接板及平撑斜撑
为解决连接板内堆积泥团形成泥包糊钻的情况，考虑到地层比较稳定，不易孔、斜孔首先去掉
了上下导圈之间的连接板及平撑斜撑（见图2)。 3.2去掉下导向圈
