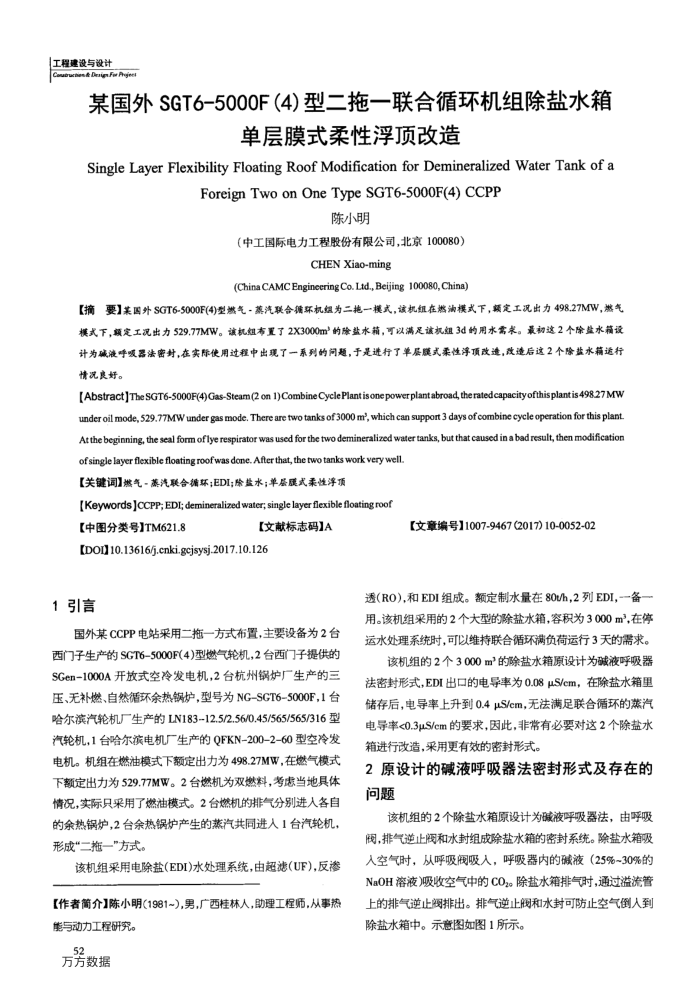

工程建设与设计
Coueurnies&DeigsFuhjeet
某国外SGT6-5000F（4)型二拖一联合循环机组除盐水箱
单层膜式柔性浮顶改造
Single Layer Flexibility Floating Roof Modification for Demineralized Water Tank of a
ForeignTwo onOneType SGT6-5000F(4) CCPP
陈小明
（中工国际电力工程股份有限公司，北京100080）
CHEN Xiao-ming
(China CAMC Engineering Co. Ltd, Beijing 100080, China)
【摘要】某国外SGT6-5000F(4)型燃气-汽联合循环机组为二拖一模式，该机组在燃油模式下，额定工况出力498.27MW，燃气模式下，额定工况出力529.77MW。该机组布置了2X3000m的除盐水箱，可以满足该机组3d的用水需求。最初这2个除盘水箱设计为碱液呼吸器法密封，在实降使用过程中出现了一系列的问题，于是进行了单层膜式柔性浮项改造，改造后这2个除盐水箱运行情况良好。
[Abstract]The SGT6-5000F(4)Gas-Steam(2 on 1)Combine CyclePlant isonepowerplantabroad, theratedcapacityofthis plantis 498.27MW under oil mode, 529.77MW under gas mode. There are two tanks of3000 m, which can support 3 days ofcombine cycle operation for this plant At the beginning, the seal form oflye respirator was used for the two demineralized watertanks, but that caused ina badresult, then modificatior
ofsingle layerflexiblefloating roofwas done. Afterthat,the two tanks work very well【关键词】燃气-蒸汽联合循环；EDI;除益水；单层质式柔性浮项
[Keywords JCCPP; EDI; demineralized water; single layerflexible floating roof
【中图分类号】]TM621.8
[文献标志码】A
[DO]10.13616/j.cnki.gcjsysj.2017.10.126 1引言
国外某CCPP电站采用二拖一方式布置，主要设备为2台西门子生产的SGT6-5000F(4)型燃气轮机，2台西门子提供的 SGen-1000A开放式空冷发电机，2台杭州锅炉厂生产的三压、无补燃、自然循环余热锅炉，型号为NG-SGT6-5000F，1台哈尔滨汽轮机厂生产的LN183-12.5/2.56/0.45/565/565/316型汽轮机，1台哈尔滨电机厂生产的QFKN-200-2-60型空冷发电机。机组在燃油模式下额定出力为498.27MW，在燃气模式下额定出力为529.77MW。2台燃机为双燃料，考患当地具体情况，实际只采用了燃油模式。2台燃机的排气分别进人各自的余热锅炉，2台余热锅炉产生的蒸汽共同进人1台汽轮机，形成“二拖一"方式。
该机组采用电除盐(EDI)水处理系统，由超滤(UF)，反渗【作者简介】陈小明(1981~），男，广西桂林人，助理工程师，从事热能与动力工程研究。
52
万方数据
【文章编号】1007-9467(2017)10-0052-02
透(RO),和EDI组成。额定制水量在80/h，2列EDI，备一用。该机组采用的2个大型的除盐水箱，容积为3000m，在停运水处理系统时，可以维持联合循环满负荷运行3天的需求。
该机组的2个3000m的除盐水箱原设计为碱液呼吸器法密封形式，EDI出口的电导率为0.08μS/em，在除盐水箱里储存后，电导率上升到0.4μS/cm，无法满足联合循环的蒸汽电导率<0.3μS/em的要求，因此，非常有必要对这2个除盐水箱进行改造，采用更有效的密封形式。
2原设计的碱液呼吸器法密封形式及存在的问题
该机组的2个除盐水箱原设计为碱液呼吸器法，由呼吸阀，排气逆止阀和水封组成除盐水箱的密封系统。除盐水箱吸入空气时，从呼吸阀吸人，呼吸器内的碱液（25%~30%的 NaOH溶液吸收空气中的CO2e除盐水箱排气时，通过溢流管上的排气逆止阀排出。排气逆止阀和水封可防止空气倒人到除盐水箱中。示意图如图1所示。
