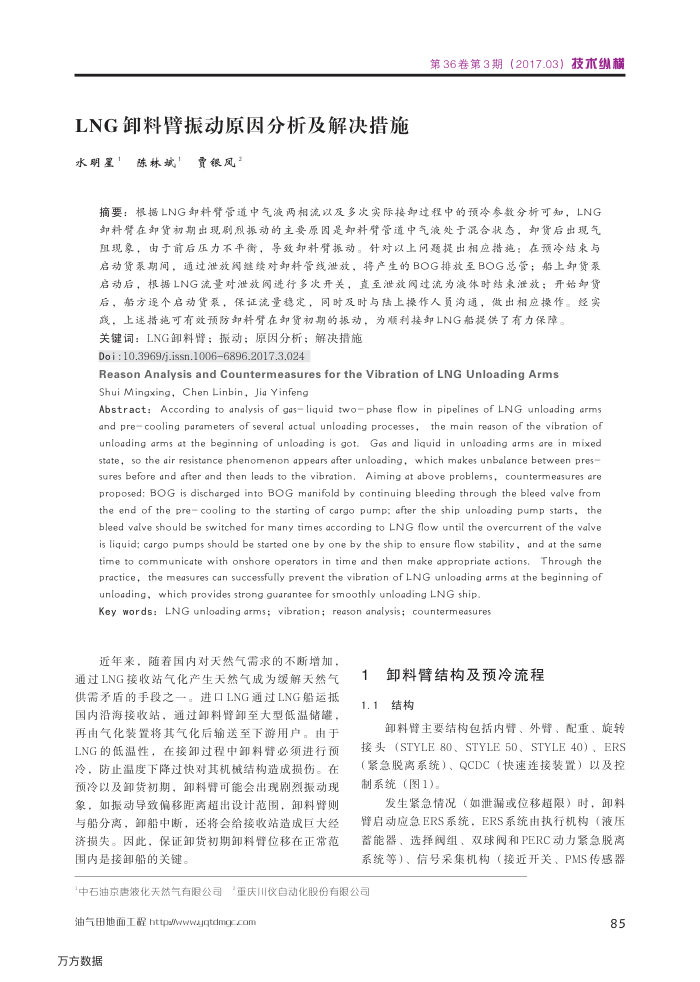

LNG卸料臂振动原因分析及解决措施
水明星1
陈林斌
置银风
技术纵横
第36卷第3期（2017.03）
摘要：根据LNG卸料臂管道中气液两相流以及多次实际接卸过程中的预冷参数分析可知，LNG 卸料肾在卸货初期出现剧烈振动的主要原固是卸料肾管道中气液处于混合状态，卸货后出现气阻现象，由于前后压力不平衡，导致却料臂振动。针对以上问题提出相应措施：在预冷结束与启动货系期问，通过泄放阅继续对卸料管线泄放，将产生的BOG排放至BOG总管；船上卸货系启动后，根据LNG流量对泄放阀进行多次开关，直至泄放阀过流为液体时结束泄放；开始卸货后，船方个启动货累，保证流量稳定，同时及时与陆上操作人页沟通，做出相应操作。经实践，上述措施可有效预防卸料肾在卸货初期的振动，为顺利接卸LNG船提供了有力保障
关键词：LNG卸料臂；报动；原因分析；解决措施 Doi : 10.3969/j.issn.10066896.2017.3.024
Reason Analysis and Countermeasures for the Vibration of LNG Unloading Arms Shui Mingxing, Chen Linbin, Jia Yinfeng
Abstract: According to analysis of gdsliquid twophase flow in pipelines of LNG unloading arms and precooling parameters of several actual unloading processes,
the main reason of the vibration of
unloading arms at the beginning of unloading is got. Gas and liquid in unloading arms are in mixed state, so the air resistance phenomenon appears after unloading, which makes unbalance between pres sures before and after and then leads to the vibration. Aiming at above problems, countermedsures are proposed: BOG is discharged into BOG manifold by continuing bleeding through the bleed valve from the end of the pre cooling to the starting of cargo pump; after the ship unloading pump starts, the bleed valve should be switched for many times according to LNG flow until the overcurrent of the valve is [iquid; cargo pumps should be started one by one by the ship to ensure flow stability , and at the same time to communicate with onshore operators in time and then make appropriate actions.
Through the
practice, the measures can successfully prevent the vibration of LNG unloading arms at the beginning of
unloading, which provides strong guarantee for smoothly unloading LNG ship. Key words: LNG unloading arms; vibretion; reeson anelysis; countermeasures
近年来，随着国内对天然气需求的不断增加，通过LNG接收站气化产生天然气成为缓解天然气供需矛盾的手段之一。进口LNG通过LNG船运抵国内沿海接收站，通过卸料臂卸至大型低温储罐，再由气化装置将其气化后输送至下游用户。由于 LNG的低温性，在接卸过程中卸料跨必须进行预冷，防止温度下降过快对其机械结构造成损伤。在预冷以及卸货初期，卸料臀可能会出现剧烈振动现象，如振动导致偏移距离超出设计范围，卸料臂则与船分离，卸船中断，还将会给接收站造成巨大经济损失。因此，保证卸货初期卸料臂位移在正常范围内是接卸船的关键。
油气田地面工程 http/wwwajqtclmgccom 万方数据
卸料臂结构及预冷流程 1.1
结构
卸料臂主要结构包括内臂、外臀、配重、旋转接头(STYLE 80、STYLE 50、STYLE 40）、ERS（紧急脱离系统）、QCDC（快速连接装置）以及控制系统（图1)。
发生紧急情况
，（如泄漏或位移超限）时，卸料
臂启动应急ERS系统，ERS系统由执行机构（液压蓄能器、选择阀组、双球阀和PERC动力紧急脱离系统等）、信号采集机构（接近开关、PMS传感器
85
