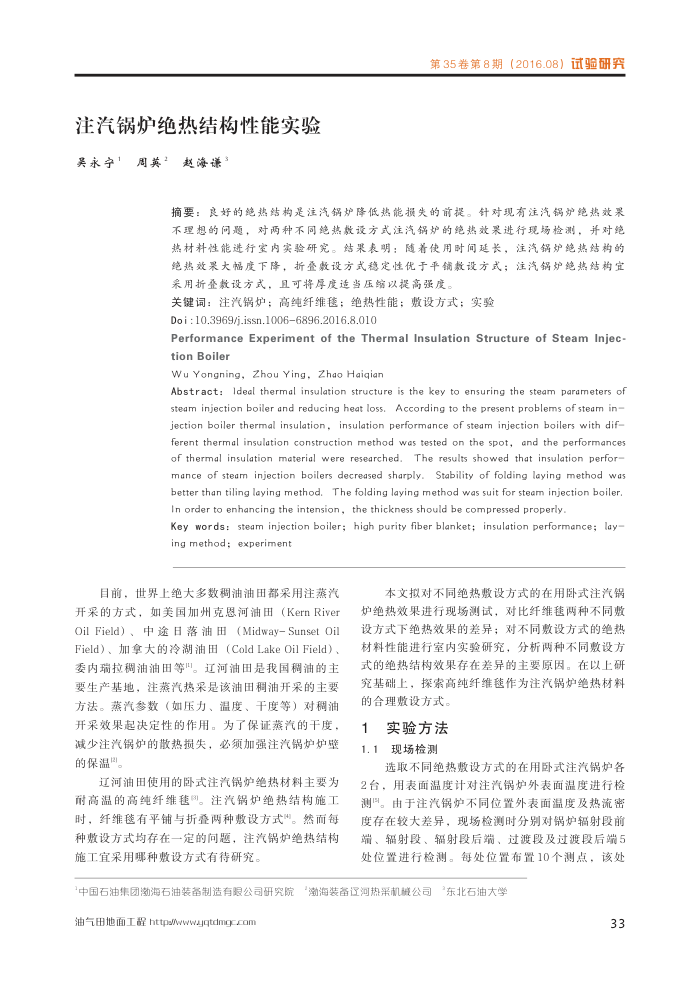

注汽锅炉绝热结构性能实验吴永宁，
周英？
赵海谦”
第35卷第8期（2016.08）试验研究
摘要：良好的绝热结构是注汽锅炉降低热能损失的前提。针对现有注汽锅炉绝热效采不理想的问题，对两种不同绝热数设方式注汽锅炉的绝热效果进行现场检测，并对绝热材料性能进行室内实验研完。结果表明：随者使用时间延长，注汽锅炉绝热结构的纯热效采大幅度下降，折叠敷设方式稳定性优于平铺数设方式；注汽锅炉绝热结构宜采用折叠数设方式，且可将厚度适当压缩以提高强度。
关键词：注汽锅炉：高纯纤维毯：绝热性能：数设方式：实验 Doi : 10.3969/j.issn.10066896.2016.8.010
Performance Experiment of the Thermal Insulation Structure of Steam Injec-tion Boiler
Wu Yongning, Zhou Ying, Zhao Haiqian
Abstract: ldeal thermal insulation structure is the key to ensuring the steam parameters of steam injection boiler and reducing heat loss. According to the present problems of steam in* jection boiler thermal insulation, insulation performance of steam injection boilers with dif-ferent thermal insulation construction method was tested on the spot, and the performances of thermal insulation material were researched. The results showed that insulation perfor mance of steam injection boilers decreased sharply.
Stability of folding laying method wds
better than tiling laying method. The folding laying method was suit for steam injection boiler. In order to enhancing the intension, the thickness should be compressed properly.
Key words: steam injection boiler; high purity fiber blanket; insulation performance; lay ing method; experiment
目前，世界上绝大多数稠油油田都采用注蒸汽
开采的方式，如美国加州克思河油田（KernRiver Oil Field）、中途日落油田（Midway-Sunset Oil Field）、加拿大的冷湖油田（Cold Lake Oil Field）、委内瑞拉稠油油田等"。辽河油田是我国稠油的主要生产基地，注蒸汽热采是该油田稠油开采的主要方法。蒸汽参数（如压力、温度、于度等）对稠油开采效果起决定性的作用。为了保证蒸汽的干度，减少注汽锅炉的散热损失，必须加强注汽锅炉炉照的保温。
辽河油田使用的卧式注汽锅炉绝热材料主要为耐高温的高纯纤维毡。注汽锅炉绝热结构施工时，纤维毯有平铺与折叠两种敷设方式"。然而每种数设方式均存在一定的问题，注汽锅炉绝热结构施工宜采用哪种敷设方式有待研究。
本文拟对不同绝热敷设方式的在用卧式注汽锅炉绝热效果进行现场测试，对比纤维捷两种不同费设方式下绝热效果的差异；对不同数设方式的绝热材料性能进行室内实验研究，分析两种不同敷设方式的绝热结构效果存在差异的主要原因。在以上研究基础上，探索高纯纤维毯作为注汽锅炉绝热材料的合理敷设方式。
实验方法
1.1
现场检测
选取不同绝热敷设方式的在用卧式注汽锅炉各 2台，用表面温度计对注汽锅炉外表面温度进行检测国。由于注汽锅炉不同位置外表面温度及热流密度存在较大差异，现场检测时分别对锅炉辐射段前端、辐射段、辐射段后端、过渡段及过渡段后端5 处位置进行检测。每处位置布置10个测点，该处
“中国石油集团渤海石油装备制造有限公司研究院“渤海装备辽河热采机械公司
“东北石油大学
油气田地面工程https/wwwajqtclmgccom
33
