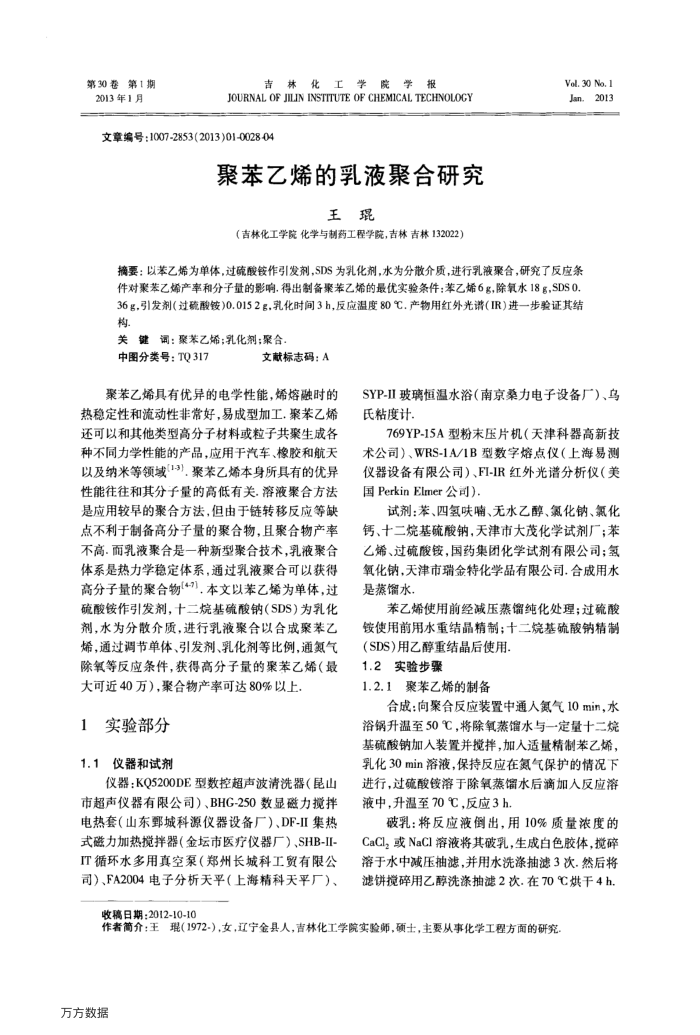

第30卷第1期 2013年1月
吉林化工学
业院学报
JOURNAL OF JILIN INSTITUTE OF CHEMICAL TECHNOLOGY
文章编号：1007-2853(2013)01-0028·04
聚苯乙烯的乳液聚合研究
王琨
（吉林化工学院化学与制药工程学院，吉林吉林132022）
Vol. 30 No. 1 Jan.2013
摘要：以苯乙烯为单体，过硫酸铵作引发剂，SDS为乳化剂，水为分散介质，进行乳液聚合，研究了反应条件对聚苯乙烯产率和分子量的影响.得出制备聚苯乙烯的最优实验条件：苯乙烯6g，除氧水18g，SDS0. 36g，引发剂(过硫酸铵)0.0152g.乳化时间3h，反应温度80℃.产物用红外光谱(IR)进一步验证其结构
关键调：聚苯乙烯；乳化剂；聚合
中图分类号：TQ317
文献标志码：A
聚苯乙烯具有优异的电学性能，烯熔融时的
热稳定性和流动性非常好，易成型加下，聚苯乙烯还可以和其他类型高分子材料或粒子共聚生成各种不同力学性能的产品，应用于汽车、橡胶和航天以及纳米等领域(1-3).聚苯乙烯本身所具有的优异性能往往和其分子量的高低有关.溶液聚合方法是应用较早的聚合方法，但由于链转移反应等缺点不利于制备高分子量的聚合物，且聚合物产率不高.而乳液聚合是一种新型聚合技术，乳液聚合体系是热力学稳定体系，通过乳液聚合可以获得高分子量的聚合物(7].本文以苯乙烯为单体，过硫酸铵作引发剂，十二烷基硫酸钠(SDS)为乳化剂，水为分散介质，进行乳液聚合以合成聚苯乙烯，通过调节单体、引发剂、乳化剂等比例，通氮气除氧等反应条件，获得高分子量的聚苯乙烯（最大可近40万），聚合物产率可达80%以上，
实验部分 1
1.1仪器和试剂
仪器：KQ5200DE型数控超声波清洗器（昆山市超声仪器有限公司）、BHG-250数显磁力搅拌电热套（山东鄄城科源仪器设备厂）、DF-II集热式磁力加热搅拌器（金坛市医疗仪器厂）、SHB-II IT循环水多用真空泵（郑州长城科工贸有限公司）、FA2004电子分析天平（上海精科天平厂）、
SYP-II玻璃恒温水浴（南京桑力电子设备厂）、乌氏粘度计
769YP-15A型粉末压片机（天津科器高新技术公司）、WRS-1A/1B型数字熔点仪（上海易测仪器设备有限公司）、FI-IR红外光谱分析仪（美国PerkinElmer公司），
试剂：苯、四氢呋嘴、无水乙醇、氯化钠、氯化钙、十二烷基硫酸钠，天津市大茂化学试剂厂；苯乙希、过硫酸铵，国药集团化学试剂有限公司；氢氧化钠，天津市瑞金特化学品有限公司.合成用水是蒸馏水
苯乙烯使用前经减压蒸馏纯化处理；过硫酸铵使用前用水重结晶精制；十二烷基硫酸钠精制
(SDS)用乙醇重结晶后使用 1.2实验步骤
1.2.1聚苯乙烯的制备
合成：向聚合反应装置中通人氮气10min，水浴锅升温至50℃，将除氧蒸馏水与一定量十二烷基硫酸钠加入装置并搅拌，加人适量精制苯乙烯，乳化30min溶液，保持反应在氮气保护的情况下进行，过硫酸铵溶于除氧蒸馏水后滴加人反应溶液中，升温至70℃，反应3h
破乳：将反应液倒出，用10%质量浓度的 CaCl，或NaCI溶液将其破乳，生成白色胶体，搅碎溶于水中减压抽滤，并用水洗涤抽滤3次.然后将滤饼搅碎用乙醇洗涤抽滤2次.在70℃烘干4h
收稿日期：2012-10-10
作者简介：王琨（1972-），女，辽宁金县人，吉林化工学院实验师，硕士，主要从事化学工程方面的研究。
万方数据
