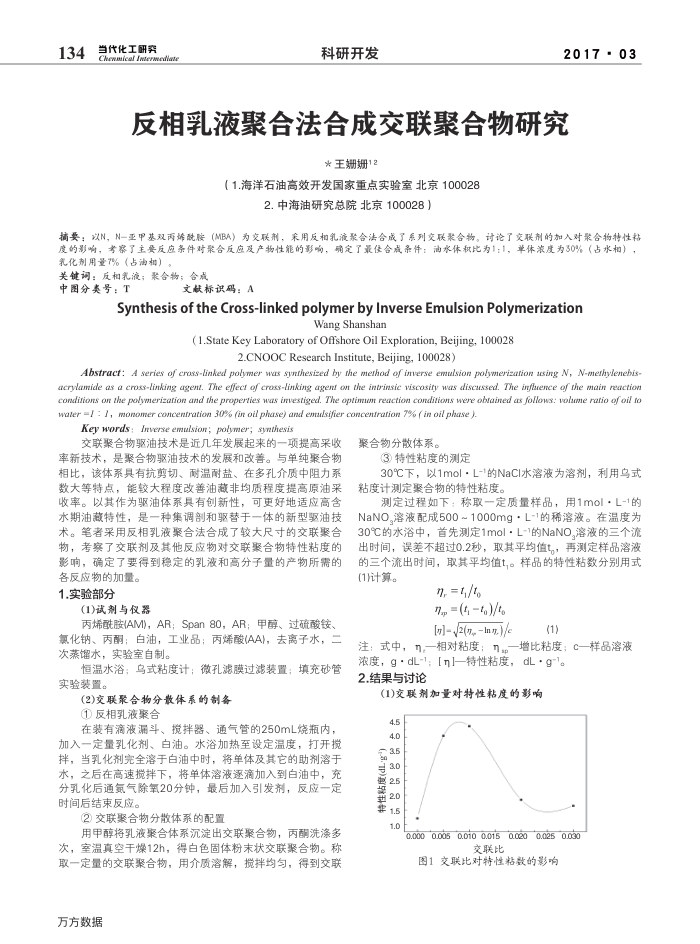

134
当代化工研究
wediat
科研开发
2017-03
反相乳液聚合法合成交联聚合物研究
＊王娜姗姗12
（1.海洋石油高效开发国家重点实验室北京100028
2.中海油研究总院北京100028）
摘要：以N，N一亚甲基双两婚酰胺(MBA）为交联剂，采用反相乳流聚合法合成了系列交联聚合物。讨论了交联剂的加入对聚合物转性析度的影响，考察了主要反应条件对聚合反应及产物性能的影响，确定了最侵合成条件：油水体积比为1：1，单体浓度为30%（占水相），氧化剂用量7%（占油构）
关键词：反相氧液；聚合物；合点
中图分类号：T
文献标识码：A
SynthesisoftheCross-linkedpolymerbyInverseEmulsionPolymerization
Wang Shanshan
(1.State Key Laboratory of Offshore Oil Exploration, Beijing, 100028
2.CNOOC Research Institute, Beijing, 100028)
Abstracf: 4 series of cross-linked polymer was synrhesized by rhe merhod of imerse emulsion polymerization rsing N, N-merhylenebis acrylamide as d cros-linking agem. The effecr of cross-linking agenf on the intrinsic viscosity was discarssed. The inflarence of rhe main reaction conditions on zhe polymerizarion and rhe properties was ivestiged. The optimtm reaction conditions were obrained as follows: volame rario ofoil fo water =/ : I, monomer concentnation 30% (in oil phase) and emarlsifier concentration 7% ( in oil phase ).
Key words: Inverse emulsion; polymer; synthesis
交联聚合物驱油技术是近几年发展起来的一项提高采收
率新技术，是聚合物驱油技术的发展和改善。与单纯聚合物相比，该体系具有抗剪切、耐温耐盐、在多孔介质中阻力系数大等特点，能较大程度改善油藏非均质程度提高原油采收率。以其作为驱油体系具有创新性，可更好地适应高含水期油藏特性，是一种集调剖和驱替于一体的新型驱油技术。笔者采用反相乳液聚合法合成了较大尺寸的交联聚合物，考察了交联剂及其他反应物对交联聚合物特性粘度的影响，确定了要得到稳定的乳液和高分子量的产物所需的
各反应物的加量。 1.实验部分
(1)试剂与仅器
丙烯酰胺(AM)，AR；Span80，AR；甲醇、过硫酸铵、氯化钠、丙酮；白油，工业品：丙烯酸(AA)，去离子水，次蒸馏水，实验室自制。
恒温水浴；乌式粘度计：微孔滤膜过滤装置；
填充砂管
实验装置。
(2)交联聚合物分散体系的制备 ①反相乳液聚合
在装有滴液漏斗、揽拌器、通气管的250mL烧瓶内，加入一定量乳化剂、白油。水浴加热至设定温度，打开搅拌，当乳化剂完全溶于白油中时，将单体及其它的助剂溶于水，之后在高速搅拌下，将单体溶液逐滴加入到白油中，充分乳化后通氮气除氧20分钟，最后加入引发剂，反应一定时间后结束反应。
②交联聚合物分散体系的配置
用甲醇将乳液聚合体系沉淀出交联聚合物，丙酮洗涤多次，室温真空干燥12h，得白色固体粉末状交联聚合物。称取一定量的交联聚合物，用介质溶解，搅拌均匀，得到交联
万方数据
聚合物分散体系。
(3)特性粘度的测定
30℃下，以1mol·L-1的NaCI水溶液为溶剂，利用乌式粘度计测定聚合物的特性粘度。
测定过程如下：称取一定质量样品，用1moI，L-1的 NaNO溶液配成500~1000mg·L-1的稀溶液。在温度为 30℃的水浴中，首先测定1mol·L-1的NaNO溶液的三个流出时间，误差不超过0.2秒，取其平均值t。，再测定样品溶液的三个流出时间，取其平均值t，。样品的特性粘数分别用式
(1)计算。
n, = t,/to
g (, f。)/t
[]- /2(n Inn.) /e
(1)
注：式中，n一相对粘度；n—增比粘度；c—样品溶液
浓度，g·dL-1；【nl—特性粘度，dL·g"。 2.结果与讨论
(1)交联剂加量对特性粘度的影响
4.5F 4.0
1.0
0.0000.005 0.010 0.0150.0200.0250.030
交联比
图1交联比对特性粘数的影响
