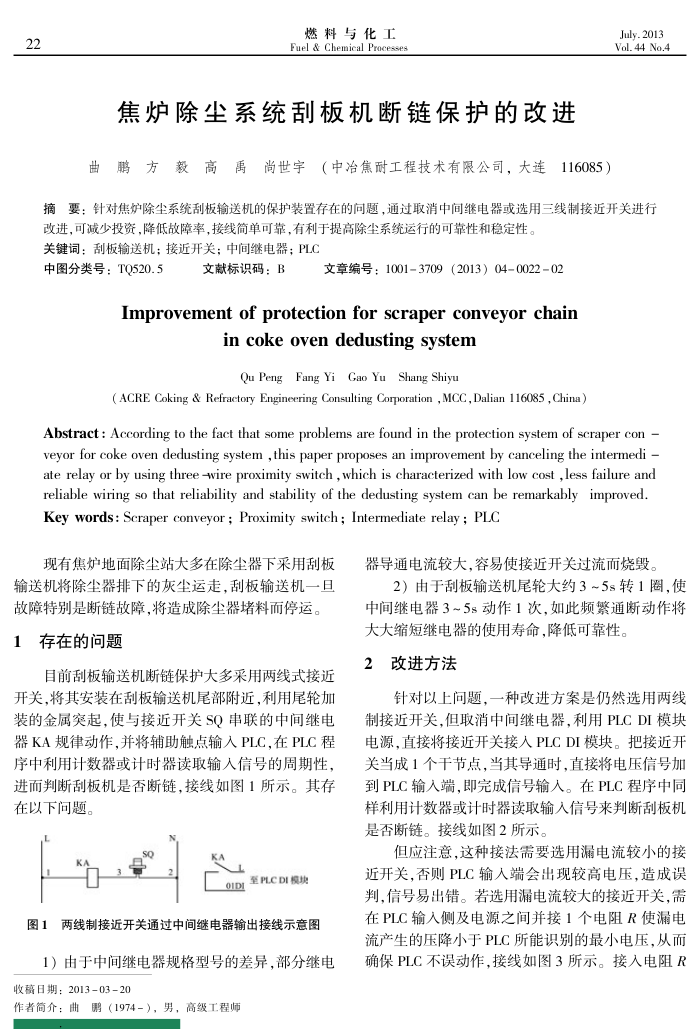

焦炉除尘系统刮板机断链保护的改进
曲鹏方毅高禹尚世宇（中冶焦耐工程技术有限公司，大连116085）
July.2013 Vol. 44 No.4
摘要：针对焦炉除尘系统刮板输送机的保护装置存在的问题，通过取消中间继电器或选用三线制接近开关进行
改进，可减少投资，降低故障率，接线简单可靠，有利于提高除尘系统运行的可靠性和稳定性。关键词：刮板输送机；接近开关；中间继电器；PLC
中图分类号：TQ520.5
文献标识码：B
文章编号：10013709（2013）04002202
Improvementofprotectionforscraperconveyorchain
in coke oven dedusting system Qu Peng Fang Yi Gao Yu Shang Shiyu
(ACRE Coking & Refractory Engineering Consulting Corporation ,MCC,Dalian 116085, China)
Abstract : According to the fact that some problems are found in the protection system of scraper con veyor for coke oven dedusting system ,this paper proposes an improvement by canceling the intermedi -ate relay or by using three -wire proximity switch , which is characterized with low cost ,less failure and
reliable wiring so that reliability and stability of the dedusting system can be remarkably improved. Key words: Scraper conveyor ; Proximity switch; Intermediate relay ; PLC
现有焦炉地面除尘站大多在除尘器下采用刮板输送机将除尘器排下的灰尘运走，刮板输送机一旦故障特别是断链故障，将造成除尘器堵料而停运。
1存在的问题
目前刮板输送机断链保护大多采用两线式接近
开关，将其安装在刮板输送机尾部附近，利用尾轮加装的金属突起，使与接近开关SO串联的中间继电器KA规律动作,并将辅助触点输入PLC，在PLC程序中利用计数器或计时器读取输人信号的周期性，进而判断刮板机是否断链，接线如图1所示。其存在以下问题。
至PLCDI模块
0
图1两线制接近开关通过中间继电器输出接线示意图 1）由于中间继电器规格型号的差异，部分继电
收稿日期：2013-03-20
作者简介：曲鹏（1974-），男，高级工程师
器导通电流较大，容易使接近开关过流而烧毁。
2）由于刮板输送机尾轮大约3~5s转1圈，使中间继电器3~5s动作1次，如此频繁通断动作将
大大缩短继电器的使用寿命，降低可靠性。 2改进方法
针对以上问题，一种改进方案是仍然选用两线制接近开关，但取消中间继电器，利用PLCDI模块电源，直接将接近开关接人PLCDI模块。把接近开关当成1个干节点，当其导通时，直接将电压信号加到PLC输入端，即完成信号输人。在PLC程序中同样利用计数器或计时器读取输入信号来判断刮板机是否断链。接线如图2所示。
但应注意，这种接法需要选用漏电流较小的接近开关否则PLC输人端会出现较高电压，造成误判，信号易出错。若选用漏电流较大的接近开关，需在PLC输入侧及电源之间并接1个电阻R使漏电流产生的压降小于PLC所能识别的最小电压，从而确保PLC不误动作，接线如图3所示。接入电阻R
