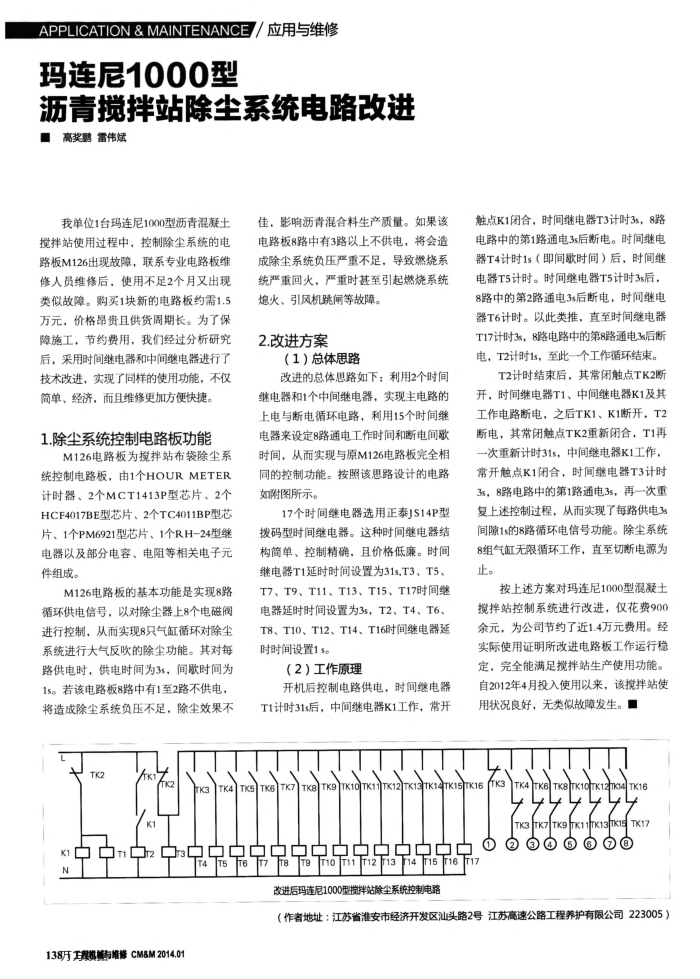

APPLICATION&MAINTENANCE/应用与维修玛连尼1000型
沥青搅拌站除尘系统电路改进 ■高奖鹦雷伟斌
我单位1台玛连尼1000型沥青混凝土搅拌站使用过程中，控制除尘系统的电路板M126出现故障，联系专业电路板维修人员维修后，使用不足2个月又出现类似故障。购买1块新的电路板约需1.5 万元，价格昂费且供货周期长。为了保障施工，节约费用，我们经过分析研究后，采用时间继电器和中间继电器进行了技术改进，实现了同样的使用功能，不仅
简单、经济，而且维修更加方便快捷。 1.除尘系统控制电路板功能
M126电路板为搅拌站布袋除尘系统控制电路板，由1个HOURMETER 计时器、2个MCT1413P型芯片、2个 HCF4017BE型芯片、2个TC4011BP型芯片、1个PM6921型芯片、1个RH-24型继电器以及部分电容、电阻等相关电子元件组成。
M126电路板的基本功能是实现8路循环供电信号，以对除尘器上8个电磁阀进行控制，从而实现8只气缸循环对除尘系统进行大气反吹的除尘功能。其对每路供电时，供电时间为3s，间歌时间为 15。若该电路板8路中有1至2路不供电，将造成除尘系统负压不足，除尘效果不
TK2
Tkt
K
TK3
佳，影响沥青混合料生产质量。如果该电路板8路中有3路以上不供电，将会造成除尘系统负压严重不足，导致燃烧系统严重回火，严重时甚至引起燃烧系统
熄火、引风机跳闸等故障。 2.改进方案
（1）总体思路
改进的总体思路如下：利用2个时间继电器和1个中间继电器，实现主电路的上电与断电循环电路，利用15个时间继电器来设定8路通电工作时间和断电间歌时间，从而实现与原M126电路板完全相同的控制功能。按照该思路设计的电路如附图所示。
17个时间继电器选用正泰JS14P型拨码型时间继电器。这种时间继电器结构简单、控制精确，且价格低廉。时间继电器T1延时时间设置为31s,T3、T5、 T7、T9、T11、T13、T15、T17时间继电器延时时间设置为3s，T2、T4、T6、 T8、T10、T12、T14、T16时间继电器延时时间设置1s。
（2）工作原理
开机后控制电路供电，时间继电器 T1计时31s后，中间继电器K1工作，常开
触点K1闭合，时间继电器T3计时3s，8路电路中的第1路通电3s后断电。时间继电器T4计时1s（即间歌时间）后，时间继电器T5计时。时间继电器T5计时3s后， 8路中的第2路通电3s后断电，时间继电器T6计时。以此类推，直至时间继电器 T17计时3s，8路电路中的第8路通电3s后断电，T2计时1s，至此一个工作循环结束。
T2计时结束后，其常闭触点TK2断开，时间继电器T1、中间继电器K1及其工作电路断电，之后TK1、K1断开，T2 断电，其常闭触点TK2重新闭合，T1再一次重新计时31s，中间继电器K1工作，常开触点K1闭合，时间继电器T3计时 3s，8路电路中的第1路通电3s，再次重复上述控制过程，从而实现了每路供电3s 间隙1s的8路循环电信号功能。除尘系统 8组气缸无限循环工作，直至切断电源为止。
按上述方案对玛连尼1000型混凝土搅拌站控制系统进行改进，仅花费900 余元，为公司节约了近1.4万元费用。经实际使用证明所改进电路板工作运行稳定，完全能满足搅拌站生产使用功能。自2012年4月投入使用以来，该搅拌站使用状况良好，无类似故障发生。■
TK4)TK5TK6Tk7TK8TK9|TK10TK1112T13TK14TK15K16rk3TK4 k6TK8|rk1Ck12K4|TK16
TK3 k7Tk9 k11rk13n15TK17
00000000
k1克23克克克克克克克克克克
改进后玛连尼1000型搅拌站除尘系统控制电路
（作者地址：江苏省淮安市经济开发区汕头路2号江苏高速公路工程养护有限公司223005）
