一起数字化变电站主变压器差动保护误动分析
杜兴伟，沈黎明，刘宝江"，秦晓军"，祝琳4
（1.国网河南省电力公司，河南郑州450052：2.国网新乡供电公司，河南新乡453000：
3.许继电气股份有限公司，河南许昌461000：4.国网河南省电力公司管理培训中心，河南郑州450052）
摘要：针对一起某110kV数字化变电站主变压器差动保护误动作事故进行了深入分析。根据故障录波数据，通过相关技术人的现场查找和分析，确定了主变压器差动保护误动的原固，即授电容器时，一次系统产生较大的千扰信号，对主变压器低压侧采样系统产生影响，主变压器低压侧各模拟量通道同时产生较大的向下的尖波，导致主变压器差动保护差流瞬时增大，造成比率差动保护动作。根据现场实际情况和误动原固，提出了相
关解决方策，并经过了现场实际验证，为类似事故的预防、解决提供了参考。关键词：数字化变电站：变压器：差动保护；误动：千扰
0引言
随着数字化变电站技术的进步与发展，新型电子式互感器的应用正从根本上改变继电保护等二次设备的数据获取方式，通信网络取代并行电缆传输各种采样值、状态值等过程层信息，并逐渐成为各种保护控制系统的重要组成部分【1]。对于保护装置而言，获取一次系统相应信息的环节增多，电子式互感器、合并单元、通信网络等任何一个环节的异常或故障，都可能导致保护设备接收到错误的采样值数据而产生误动作[2-4】。因此，数字化变电站的推广和应用将使得保护的防误动问题更为重要和突出。本文结合一起某数字化变电站由于投电容器造成主变压器差动保护动作的事故，深入分析了主变压器差动保护误动的原因，并提出了相应的解决方案。
38
供用电2015.11
1事故概述
某110kV数字化变电站监控机报2号主变压器差动保护动作，主变压器高压侧和低压侧开关跳开。因主变压器差动录波文件丢失，查看主变压器后备保护录波文件。差动动作时，主变压器高压测后备无任何异常，低压测后备保护启动元件动作，同时启动了低压测后备录波。低压测后备录波波形如图 1所示。
00.35

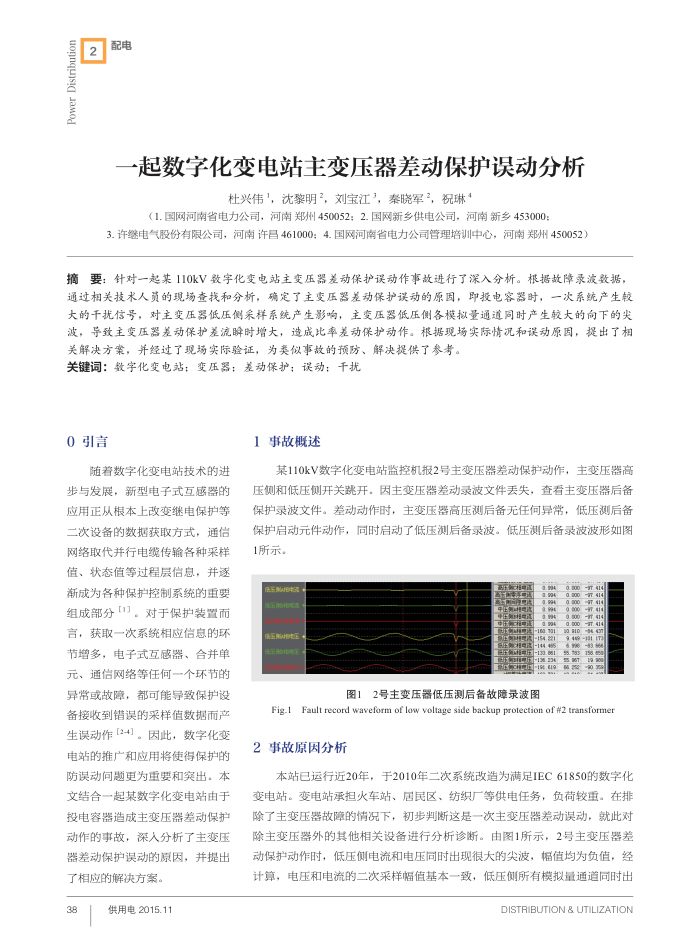

图12号主变压器低压测后备故障录波图
Fig-1Fault record waveform of low voltage side backup protection of #2 transformer 2事故原因分析
本站已运行近20年，于2010年二次系统改造为满足IEC61850的数字化变电站。变电站承担火车站、居民区、纺织厂等供电任务，负荷较重。在排除了主变压器故障的情况下，初步判断这是一次主变压器差动误动，就此对除主变压器外的其他相关设备进行分析诊断。由图1所示，2号主变压器差动保护动作时，低压侧电流和电压同时出现很大的尖波，幅值均为负值，经计算，电压和电流的二次采样幅值基本一致，低压侧所有模拟量通道同时出
