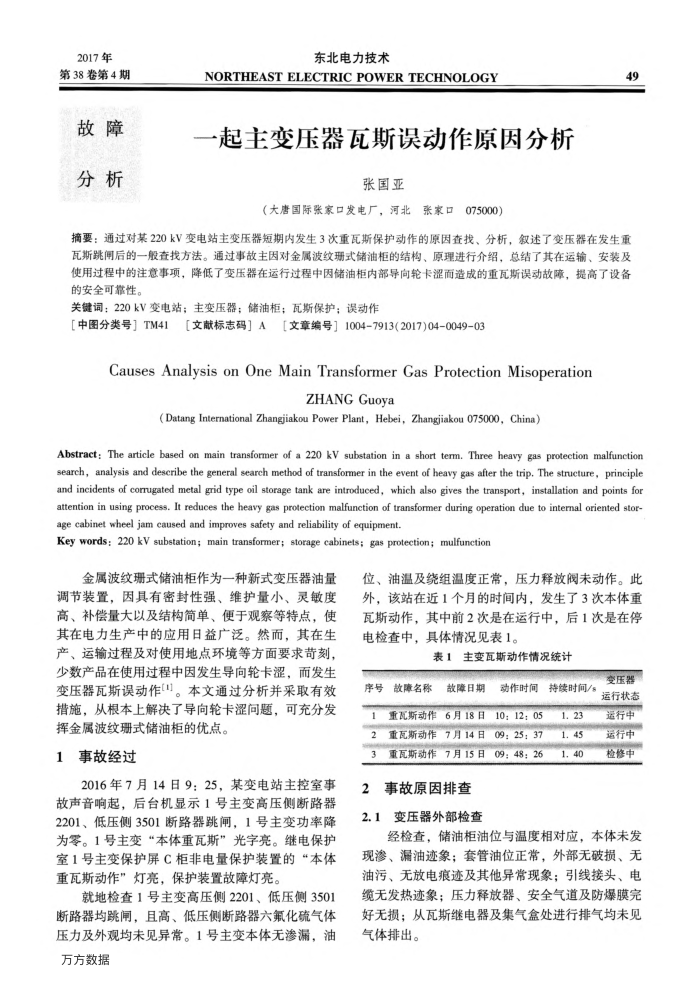

一起主变压器瓦斯误动作原因分析
张国亚
（大唐国际张家口发电厂，河北张家口075000）
49
摘要：通过对某220kV变电站主变压器短期内发生3次重瓦斯保护动作的原因查找、分析，叙述了变压器在发生重瓦斯跳闸后的一般查找方法。通过事故主因对金属波纹珊式储油柜的结构、原理进行介绍，总结了其在运输、安装及使用过程中的注意事项，降低了变压器在运行过程中因储油柜内部导向轮卡涩面造成的重瓦斯误动故障，提高了设备的安全可靠性。
关键词：220kV变电站；主变压器；储油柜；瓦斯保护；误动作
【中图分类号】TM41【文献标志码】A文章编号】1004-7913(2017)04-0049-03
CausesAnalysisonOneMainTransformerGasProtectionMisoperation
ZHANG Guoya
(Datang International Zhangjiakou Power Plant,Hebei, Zhangjiakou 075000, China)
Abstract: The article based on main transformer of a 220 kV substation in a short tem. Three heavy gas protection malfunction search, analysis and describe the general search method of transfomer in the event of heavy gas after the trip, The structure, principle and incidents of comugated metal grid type oil storage tank are introduced, which also gives the transport, installation and points for attention in using process. It reduces the heavy gas protection malfunction of transfomer during operation due to intermal oriented stor-age cabinet wheel jam caused and improves safety and reliability of equipment.
Key words: 220 kV substation; main transformer; storage cabinets; gas protection; mulfunction
金属波纹珊式储油柜作为一种新式变压器油量调节装置，因具有密封性强、维护量小、灵敏度高、补偿量大以及结构简单、便于观察等特点，使其在电力生产中的应用日益广泛。然而，其在生产、运输过程及对使用地点环境等方面要求苛刻，少数产品在使用过程中因发生导向轮卡涩，而发生变压器瓦斯误动作("]。本文通过分析并采取有效措施，从根本上解决了导向轮卡涩问题，可充分发
挥金属波纹珊式储油柜的优点。 1事故经过
2016年7月14日9：25，某变电站主控室事故声音响起，后台机显示1号主变高压侧断路器 2201、低压侧3501断路器跳闸，1号主变功率降为零。1号主变“本体重瓦斯”光字亮。继电保护室1号主变保护屏C柜非电量保护装置的“本体重瓦斯动作”灯亮，保护装置故障灯亮。
就地检查1号主变高压侧2201、低压侧3501 断路器均跳闸，且高、低压侧断路器六氟化硫气体压力及外观均未见异常。1号主变本体无渗漏，油万方数据
位、油温及绕组温度正常，压力释放阀未动作。此外，该站在近1个月的时间内，发生了3次本体重瓦斯动作，其中前2次是在运行中，后1次是在停电检查中，具体情况见表1。
表1主变瓦斯动作情况统计
变压器
序号故障名称
敬障日期
动作时间
持续时间/s
6月18日
重瓦斯动作
10:12:05
重瓦斯动作7月14日09：25：37 2
3重瓦斯动作7月15日09：48：26
2事故原因排查 2.1变压器外部检查
1. 23 1. 45 1. 40
运行状态运行中瑶行中检修中
经检查，储油柜油位与温度相对应，本体未发现渗、漏油迹象；套管油位正常，外部无破损、无油污、无放电痕迹及其他异常现象；引线接头、电缆无发热迹象；压力释放器、安全气道及防爆膜完好无损；从瓦斯继电器及集气盒处进行排气均未见气体排出。
