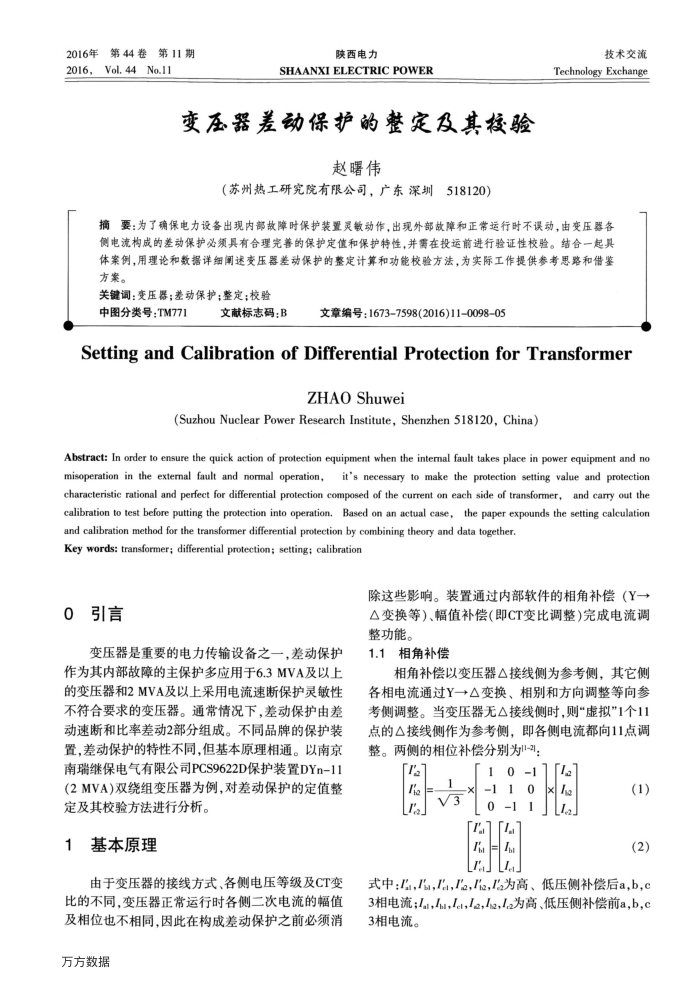

2016年第44卷第11期 2016，Vol.44No.11
陕西电力
SHAANXI ELECTRIC POWER
变压器差动保护的整定及其校验
赵曙伟
（苏州热工研究院有限公司，广东深圳518120）
技术交流
Technology Exchange
摘要：为了确保电力设备出现内部故障时保护装置灵敏动作，出现外部故障和正常运行时不误动，由变压器各侧电流构成的差动保护必须具有合理完善的保护定值和保护特性，并需在投运前进行验证性校验。结合一起具体案例，用理论和数据详细阐述变压器差动保护的整定计算和功能校验方法，为实际工作提供参考思路和借鉴方案。
关键调：变压器；差动保护；整定；校验
中图分类号：TM771
文献标志码：B
文章编号：1673-7598(2016)11009805
SettingandCalibrationofDifferentialProtectionforTransformer
ZHAOShuwei
(SuzhouNuclearPowerResearchInstitute，Shenzhen518120,China)
Abstract: In order to ensure the quick action of protection equipment when the intemal fault takes place in power equipment and no misoperation in the extemal fault and normal operation,it's necessary to make the protection setting value and protection characteristic rational and perfect for differential protection composed of the current on each side of transformer, and carry out the calibration to test before putting the protection into operation. Based on an actual case, the paper expounds the setting calculation
and calibration method for the transformer differential protection by combining theory and data together. Key words: transformer; differential protection; setting: calibration
引言 o
变压器是重要的电力传输设备之一，差动保护作为其内部故障的主保护多应用于6.3MVA及以上的变压器和2MVA及以上采用电流速断保护灵敏性不符合要求的变压器。通常情况下，差动保护由差动速断和比率差动2部分组成。不同品牌的保护装置，差动保护的特性不同，但基本原理相通。以南京南瑞继保电气有限公司PCS9622D保护装置DYn-11(2MVA)双绕组变压器为例,对差动保护的定值整定及其校验方法进行分析。
基本原理
由于变压器的接线方式、各侧电压等级及CT变比的不同，变压器正常运行时各侧二次电流的幅值及相位也不相同，因此在构成差动保护之前必须消
万方数据
除这些影响。装置通过内部软件的相角补偿（Y一→ △变换等）、幅值补偿（即CT变比调整)完成电流调整功能。
1.1相角补偿
相角补偿以变压器△接线侧为参考侧，其它侧各相电流通过Y一→△变换、相别和方向调整等向参考侧调整。当变压器无△接线侧时，则“虚拟”1个11 点的△接线侧作为参考侧，即各侧电流都向11点调整。两侧的相位补偿分别为-2，
r ia
3
0-
110 r
(1)(2)
式中：,I,Ia,Ia,ia,为高、低压侧补偿后a,b,c 3相电流;l，lh，la,la，a，la为高、低压侧补偿前a，b，c 3相电流。
