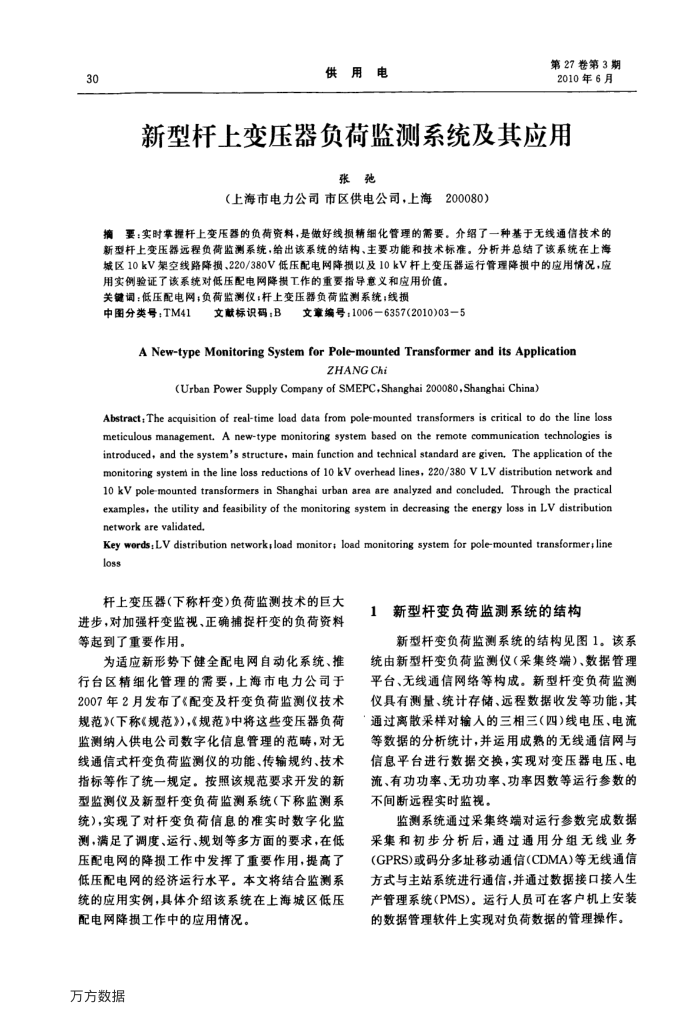

新型杆上变压器负荷监测系统及其应用
张弛
（上海市电力公司市区供电公司，上海
200080)
摘要：实时掌握杆上变压器的负荷资料，是做好线损精细化管理的需要。介绍了一种基于无线通信技术的新型杆上变压器远程负荷监测系统，给出该系统的结构、主要功能和技术标准。分析并总结了该系统在上海城区10kV架空线路降损、220/380V低压配电网降损以及10kV杆上变压器运行管理降损中的应用情况，虚用实例验证了该系统对低压配电网降损工作的重要指导意义和应用价值，
关键词：低压配电网；负荷监测仪；杆上变压器负荷监测系统：线损中图分类号：TM41
1文献标识码：B
文章编号：1006—6357(2010)03—5
A New-type Monitoring System for Pole-mounted Transformer and its Application
ZHANGChi
(Urban Power Supply Company of SMEPC,Shanghai 200080,Shanghai China)
Abstract; The acquisition of real-time load data from pole-mounted transformers is critical to do the line loss meticulous management. A new-type monitoring system based on the remote communication technologies is introduced, and the system's structure, main function and technical standard are given, The application of the monitoring system in the line loss reductions of 10 kV overhead lines, 220/380 V LV distribution network and 1o kV pole-mounted transformers in Shanghai urban area are analyzed and concluded. Through the practical examples, the utility and feasibility of the monitoring system in decreasing the energy loss in LV distribution network are validated.
Key words:LV distribution network;load monitor; load monitoring system for pole-mounted transformer; line loss
杆上变压器(下称杆变)负荷监测技术的巨大
进步，对加强杆变监视、正确捕提杆变的负荷资料等起到了重要作用。
为适应新形势下健全配电网自动化系统、推行台区精细化管理的需要，上海市电力公司于 2007年2月发布了《配变及杆变负荷监测仪技术规范》（下称《规范》)，《规范》中将这些变压器负荷监测纳人供电公司数字化信息管理的范畴，对无线通信式杆变负荷监测仪的功能、传输规约、技术指标等作了统一规定。按照该规范要求开发的新型监测仪及新型杆变负荷监测系统（下称监测系统），实现了对杆变负荷信息的准实时数学化监测，满足了调度、运行、规划等多方面的要求，在低压配电网的降损工作中发挥了重要作用，提高了低压配电网的经济运行水平。本文将结合监测系统的应用实例，具体介绍该系统在上海城区低压
配电网降损工作中的应用情况。万方数据
1新型杆变负荷监测系统的结构
新型杆变负荷监测系统的结构见图1。该系统由新型杆变负荷监测仪（采集终端）、数据管理平台、无线通信网络等构成。新型杆变负荷监测仪具有测量、统计存储、远程数据收发等功能，其通过离散采样对输人的三相三（四)线电压、电流等数据的分析统计，并运用成熟的无线通信网与信息平台进行数据交换，实现对变压器电压、电流、有功功率、无功功率、功率因数等运行参数的不间断远程实时监视。
监测系统通过采集终端对运行参数完成数据采集和初步分析后，通过通用分组无线业务(GPRS)或码分多址移动通信(CDMA）等无线通信方式与主站系统进行通信，并通过数据接口接人生产管理系统（PMS)。运行人员可在客户机上安装的数据管理软件上实现对负荷数据的管理操作。
