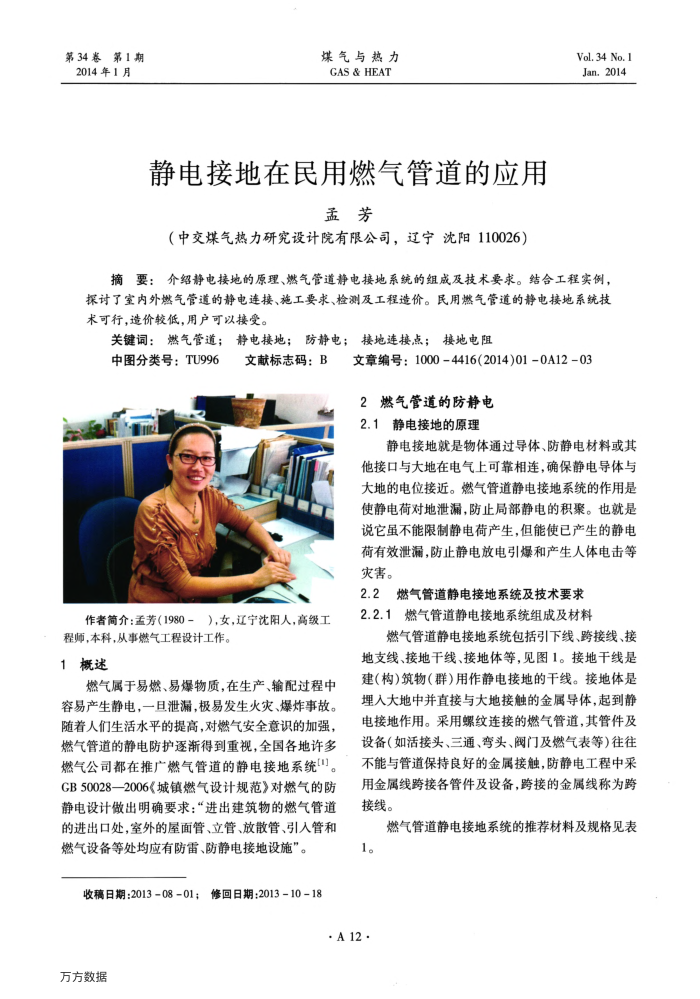

第34春第1期 2014年1月
煤气与热力 GAS&HEAT
静电接地在民用燃气管道的应用
孟芳
（中交煤气热力研究设计院有限公司，辽宁沈阳110026）
Vol. 34 No. 1 Jan.2014
摘要：介绍静电接地的原理、燃气管道静电接地系统的组成及技术要求。结合工程实例，
探讨了室内外燃气管道的静电连接、施工要求、检测及工程造价。民用燃气管道的静电接地系统技术可行，造价较低，用户可以接受。
关键词：燃气管道；静电接地；防静电；接地连接点；接地电阻
中图分类号：TU996
文献标志码：B
作者简介：孟芳（1980－），女，辽宁沈阳人，高级工
程师，本科，从事燃气工程设计工作。 1概述
燃气属于易燃、易爆物质，在生产、输配过程中容易产生静电，一日泄漏，极易发生火灾、爆炸事故。随着人们生活水平的提高，对燃气安全意识的加强，燃气管道的静电防护逐渐得到重视，全国各地许多燃气公司都在推广燃气管道的静电接地系统1]。 GB50028一2006《城镇燃气设计规范》对燃气的防静电设计做出明确要求：“进出建筑物的燃气管道的进出口处，室外的屋面管、立管、放散管、引入管和燃气设备等处均应有防雷、防静电接地设施”。
收稿日期：2013-08-01；修回日期：2013-10-18
文章编号：1000-4416(2014)01-0A12-03
2燃气管道的防静电 2.1静电接地的原理
静电接地就是物体通过导体、防静电材料或其他接口与大地在电气上可靠相连，确保静电导体与大地的电位接近。燃气管道静电接地系统的作用是使静电荷对地泄漏，防止局部静电的积聚。也就是说它虽不能限制静电荷产生，但能使已产生的静电荷有效泄漏，防止静电放电引爆和产生人体电击等灾害。
2.2燃气管道静电接地系统及技术要求 2.2.1燃气管道静电接地系统组成及材料
燃气管道静电接地系统包括引下线、跨接线、接
地支线、接地干线、接地体等，见图1。接地干线是建（构）筑物（群）用作静电接地的干线。接地体是埋入大地中并直接与大地接触的金属导体，起到静电接地作用。采用螺纹连接的燃气管道，其管件及设备（如活接头、三通、弯头、阀门及燃气表等）往往不能与管道保持良好的金属接触，防静电工程中采用金属线跨接各管件及设备，跨接的金属线称为跨接线。
燃气管道静电接地系统的推荐材料及规格见表 1。
