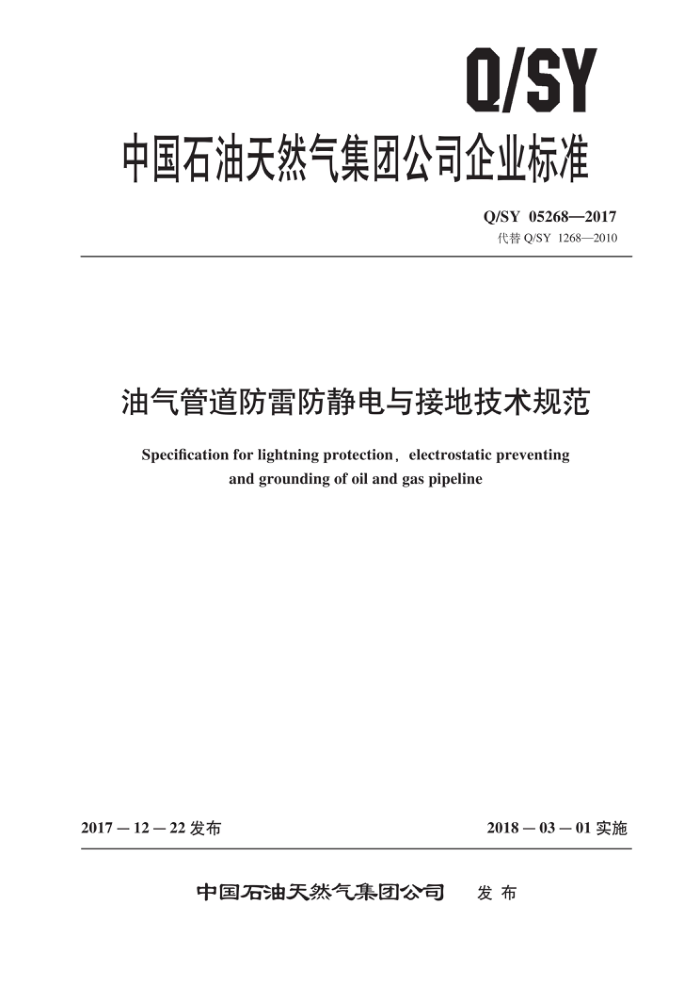

Q/SY
中国石油天然气集团公司企业标准
Q/SY 05268—2017 代替Q/SY1268—2010
油气管道防雷防静电与接地技术规范
Specification for lightning protection, electrostatic preventing
andgrounding of oil andgaspipeline
2018－03－01实施
2017—12一22发布
中国石油天然气集团公司 发布 Q/SY 052682017
目 次
前言· 范围 2 术语和定义
防雷分类及防护措施 3.1 防雷分类 3.2 一般要求 3.3 第一类防雷建筑物的防雷措施 3.4 第二类防雷建筑物的防雷措施 3.5 第三类防雷建筑物的防雷措施 3.6 防止建筑物引下线对人身安全造成危害的措施 3.7 变电所的防雷 3.8 配电系统的防雷 3.9 户外防爆场所防雷措施 3.10 户外防爆场所排放设施的防雷措施 3.11 高杆灯、工业电视监控杆、卫星天线等的防雷措施 3.12 储罐的防雷 3.13 电子信息系统的防雷措施 4 接地系统 4.1 站场内的接地系统 4.2 独立避雷针接地 4.3 高杆灯、工业电视监控杆、 放空管等接地 4.4 储油鳞接地 4.5 电子信息系统防雷接地 4.6 接地装置 4.7 静电接地 4.8 防雷接地装置检测、维护要求防静电措施 5.1 般规定 5.2 输油气管道防静电措施 5.3 钢储罐防静电措施 5.4 液体石油产品防静电技术要求 5.5 采样、检尺、测温防静电要求 5.6 防止人体静电的危害附录A（规范性附录) 防雷建筑物相关计算公式及要求
3
K
C
J 15 10
20 ·20 .20 · 21
·28 · 28 ·28 · 28 29 29 · 30 ·30 31
32
5
32 33 33 33 ·35 36
37 Q/SY05268—2017
附录B（规范性附录） 建筑物易受雷击的部位附录C（规范性附录） 避雷针和避雷线的保护范围参考文献
.··42 ··43 .·49
II Q/SY05268—2017
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替Q/SY1268—2010《输油气管道站场防雷设计导则》，与Q/SY1268—2010相比，除
编辑性修改外，主要技术变化如下：
标准名称修改为《油气管道站场防雷防静电与接地技术规范》 对术语和定义进行了补充（见第2章）；删除了规范性引用文件，改为直接摘抄标准具体内容，规范性引用文件作为参考文献（见参考文献，2010年版的第2章）；增加了“防止建筑物引下线对人身安全造成危害的措施”（见3.6）；增加了“变电所的防雷”（见3.7）；增加了“配电系统的防雷”（见3.8）；修改了“电子信息系统的防雷措施”中的具体条款内容（见3.13，2010年版的第7章）；增加了“静电接地”（见4.7）；增加了“防雷接地装置检测、维护要求”（见4.8）；增加了“防静电措施”（见第5章）增加了“防雷建筑物相关计算公式及要求”（见附录A）；增加了“建筑物易受雷击的部位”（见附录B）；增加了“避雷针和避雷线的保护范围”（见附录C)。
本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。 本标准起章单位：管道建设项目经理部、管道工程有限公司、管道分公司。 本标准主要起草人：韩翔宇、柴芬义、王新坤、杜庆山、付伟、林森、董昭旸、张建军、李智勇、
房树松、贺国、李麟、王勇、王怀义、耿传贵、韩冬梅、杨子慧、刘桂志、邬俊华、郑安升、俞彦英、 范建全、姚学军、柳霞。
II Q/SY05268—2017
2.8
内部防雷装置internal lightningprotectionsystem 由防雷等电位连接、共用接地装置、屏蔽、合理布线、电涌保护器等组成，用于减小和防止雷电
流在需防护空间内所产生的电磁效应的装置。 2.9
接闪器air-terminationsystem 由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金属屋面、金属构件等组成的设施。
2.10
引下线 down-conductorsystem 用于将雷电流从接闪器传导至接地装置的导体。
2.11
接地极earthingelectrode 埋人土壤或特定的导电介质中与大地有电接触的、作散流用的导体。
2.12
接地导体（线）earthingconducton 在系统、装置或设备的给定点与接地极或接地网之间提供导电通路或部分导电通路的导体（线）。
2.13
接地装置 earth connection 接地导体（线）和接地极的总和。
2.14
接地电阻 且earthingresistance 接地极或自然接地极的对地电阻和接地线电阻的总和。接地电阻的数值等于接地装置对地电压与
通过接地极流人地中电流的比值。按通过接地极流入地中工频交流电流求得的电阻，称为工频接地电阻；按通过接地极流入地中冲击电流求得的接地电阻，称为冲击接地电阻。 2.15
防雷等电位连接 lightningequipotential bonding(LEB) 用于将分开的诸金属物体直接用连接导体或经电涌保护器连接到防雷装置上以减小雷电流引发的
电位差的一种措施。 2.16
等电位连接带 bondingbar 将金属装置、外来导电物、电力线路、电信线路及其线路连于其上以便能与防雷装置做等电位连
接的金属带。 2.17
等电位连接导体bondingconductor 将分开的诸导电性物体连接到防雷装置的导体。
2.18
等电位连接网络 客bondingnetwork(BN) 将建（构）筑物和建（构）筑物内系统（带电导体除外）的所有导电性物体互相连接组成的一个网。
2.19
接地系统 earthing system 系统、装置或设备的接地所包含的所有电气连接和器件。
2.20
防静电接地 static protective earthing
