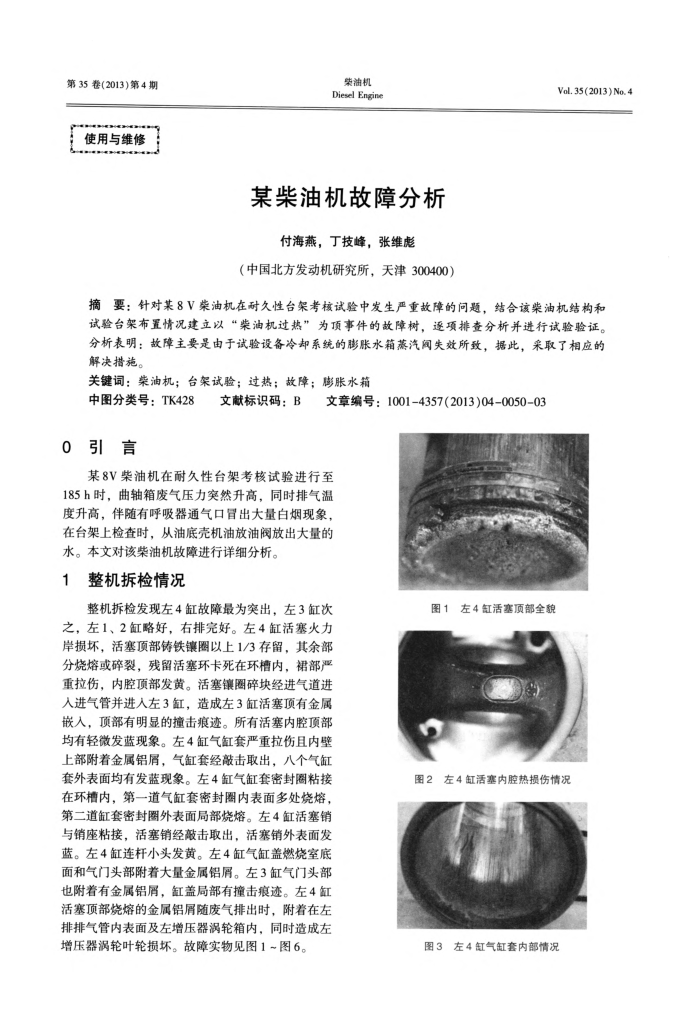

第35卷(2013)第4期使用与维修
柴油机 Diesel Engine
某柴油机故障分析付海燕，丁技峰，张维彪
（中国北方发动机研究所，天津300400）
Vol. 35(2013) No. 4
摘要：针对某8V荣油机在耐久性台架考核试验中发生严重故障的问题，结合该柴油机结构和试验台架布置情况建立以“油机过热”为顶事件的故障树，逐项排查分析并进行试验验证。分析表明：故障主要是由于试验设备冷却系统的膨胀水箱蒸汽间失效所致，据此，采取了相应的解决措施。
关键词：荣油机；台架试验；过热；故障；膨胀水箱
中图分类号：TK428 0引言
文献标识码：B
文章编号：10014357(2013)040050-03
某8V柴油机在耐久性台架考核试验进行至 185h时，曲轴箱废气压力突然升高，同时排气温度升高，伴随有呼吸器通气口冒出大量白烟现象，在台架上检查时，从油底壳机油放油阀放出大量的水。本文对该柴油机故障进行详细分析。
整机拆检情况 1
整机拆检发现左4缸故障最为突出，左3缸次之，左1、2缸略好，右排完好。左4缸活塞火力岸损坏，活塞顶部铸铁镶圈以上1/3存留，其余部分烧熔或碎裂，残留活塞环卡死在环槽内，裙部严重拉伤，内腔顶部发黄。活塞镶圈碎块经进气道进人进气管并进人左3缸，造成左3缸活塞顶有金属嵌入，顶部有明显的撞击痕迹。所有活塞内腔顶部均有轻微发蓝现象。左4缸气缸套严重拉伤且内壁上部附着金属铝屑，气缸套经敲击取出，八个气缸套外表面均有发蓝现象。左4缸气缸套密封圈粘接在环槽内，第一道气缸套密封圈内表面多处烧熔，第二道缸套密封圈外表面局部烧熔。左4缸活塞销与销座粘接，活塞销经敲击取出，活寒销外表面发蓝。左4缸连杆小头发黄。左4缸气缸盖燃烧室底面和气门头部附着大量金属铝屑。左3缸气门头部也附着有金属铝屑，缸盖局部有撞击痕迹。左4缸活塞顶部烧熔的金属铝屑随废气排出时，附着在左排排气管内表面及左增压器涡轮箱内，同时造成左增压器涡轮叶轮损坏。故障实物见图1~图6。
图1左4缸活塞顶部全貌图2左4缸活塞内腔热损伤情况图3左4缸气缸套内部情况
