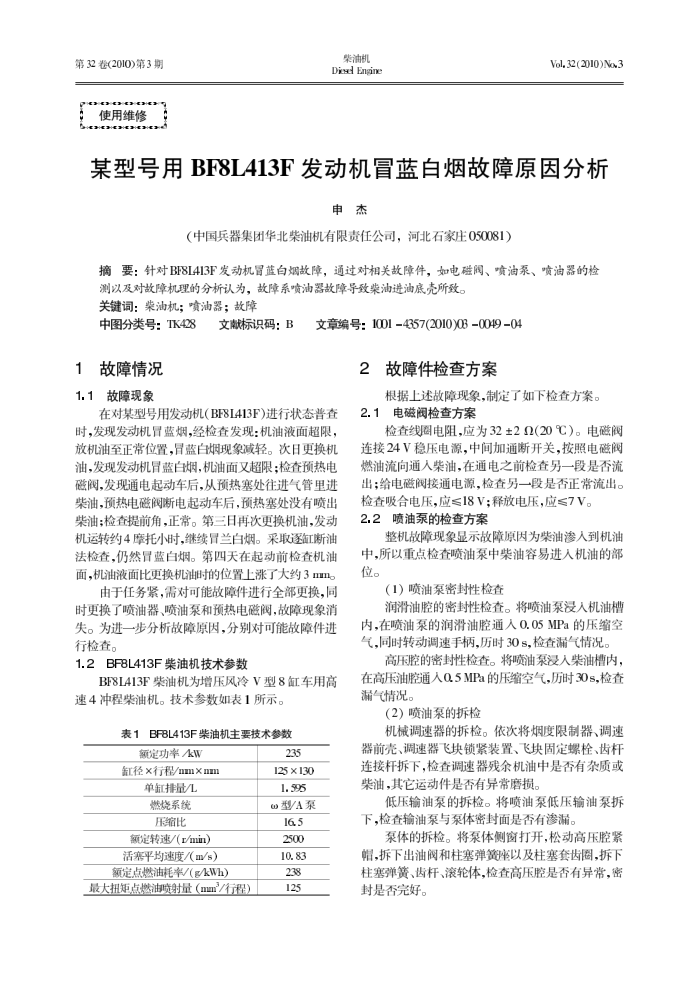

某型号用BF8L413F发动机冒蓝自烟故障原因分析
申杰
（中国兵器集团华北柴油机有限责任公司，河北石家庄050081）
摘要：针对BF8L413F发动机冒蓝白烟故障，通过对相关故障件，如电磁阔、喷油泵、喷油器的检
测以及对故障机理的分析认为，故障系喷油器故障导致柴油进油底壳所致。关键词：柴油机：喷油器：故障
中图分类号：TK428
故障情况 1.1故障现象
文献标识码：B
文章编号：1001-4357(2010)03-0049-04
2
在对某型号用发动机(BF8L413F)进行状态普查时，发现发动机冒蓝烟，经检查发现：机油液面超限，放机油至正常位置，冒蓝白烟现象减轻。次日更换机油，发现发动机冒蓝白烟，机油面又超限：检查预热电磁阀，发现通电起动车后，从预热塞处往进气管里进柴油，预热电磁阀断电起动车后，预热塞处没有喷出柴油；检查提前角，正常。第三日再次更换机油，发动机运转约4磨托小时，继续冒兰自姆。采取逐缸断油法检查，仍然冒蓝白烟。第四天在起动前检查机油面，机油液面比更换机油时的位置上涨了大约3mm。
由于任务紧，需对可能故障件进行全部更换，同时更换了喷油器、喷油泵和预热电磁阀，故障现象消失。为进一步分析故障原因，分别对可能故障件进行检查。
1.2BF8L413F柴油机技术参数
BF8L413F柴油机为增压风冷V型8缸车用高速4冲程柴油机。技术参数如表1所示。
表1BFBL413F柴油机主要技术参数
额定功率/kW 征径x行程/mmxmm
单缸排量儿燃烧系统压缩比
额定转速/(/min）活寒平均速度/（m/s）额定点燃油耗率/(g/kWh）
最大扭矩点燃油喷射量（mm/行程）
235 125 ×130 1.595 w型/A泵 16.5 2500 10. 83 E 125
故障件检查方案
根据上述故障现象，制定了如下检查方案。
2.1
电磁阀检查方案
检查线圈电阻，应为32±2Q2(20℃）。电磁阀连接24V稳压电源，中间加通断开关，按照电磁阀燃油流向通人柴油，在通电之前检查另一段是否流出；给电磁阀接通电源，检查另一段是否正常流出。
检查吸合电压，应≤18V：释放电压，应≤7V。 2.2喷油泵的检查方案
整机故障现象显示故障原因为柴油渗人到机油中，所以重点检查喷油泵中柴油容易进人机油的部位。
（1）喷油泵密封性检查
润滑油腔的密封性检查。将喷油泵浸人机油槽内，在喷油泵的润滑油腔通人0.05MPa的压缩空气，同时转动调速手柄，历时30s，检查漏气情况。
高压腔的密封性检查。将喷油泵浸人柴油槽内在高压油腔通人Q5MPa的压缩空气，历时30s,检查漏气情况。
（2）喷油泵的拆检
机械调速器的拆检。依次将烟度限制器、调速器前壳、调速器飞块锁紧装置、飞块固定螺栓、齿杆连接杆拆下，检查调速器残余机油中是否有杂质或柴油，其它运动件是否有异常磨损。
低压输油泵的拆检。将喷油泵低压输油泵折下，检查输油泵与泵体密封面是否有渗漏。
泵体的拆检。将泵体侧窗打开，松动高压腔紧帽，拆下出油阀和柱塞弹簧座以及柱塞套齿圈，拆下柱塞弹簧、齿杆、滚轮体，检查高压腔是否有异常，密封是否完好。
