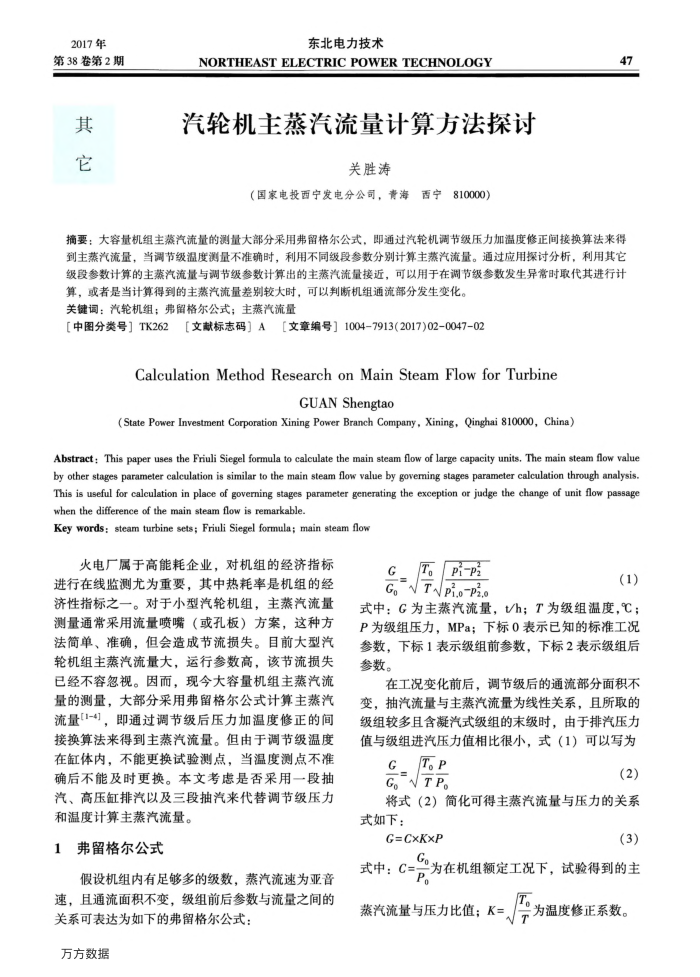

2017年第38卷第2期
其它
东北电力技术
NORTHEAST ELECTRICPOWER TECHNOLOGY
汽轮机主蒸汽流量计算方法探讨
关胜涛
（国家电投西宁发电分公司，青海西宁810000）
47
捕要：大容量机组主蒸汽流量的测量大部分采用弗留格尔公式，即通过汽轮机调节级压力加温度修正间接换算法来得到主蒸汽流量，当调节级温度测量不准确时，利用不同级段参数分别计算主蒸汽流量。通过应用探讨分析，利用其它级段参数计算的主蒸汽流量与调节级参数计算出的主蒸汽流量接近，可以用于在调节级参数发生异常时取代其进行计算，或者是当计算得到的主蒸汽流量差别较大时，可以判断机组通流部分发生变化，
关键词：汽轮机组；弗留格尔公式；主蒸汽流量【中图分类号】TK262
2【文献标志码】A【文章编号】1004-7913(2017)02-0047-02
CalculationMethodResearch onMainSteamFlowforTurbine
GUANShengtao
(State Power Investment Corporation Xining Power Branch Company, Xining, Qinghai 810000, China)
Abstract: This paper uses the Friuli Siegel formula to calculate the main steam flow of large capacity units, The main steam flow value by other stages parameter calculation is similar to the main steam flow value by goveming stages parameter calculation through analysis. This is useful for calculation in place of goverming stages parameter generating the exception or judge the change of unit flow passage when the difference of the main steam flow is remarkable
Key words: steam turbine sets; Friuli Siegel formula; main steam flow
火电厂属于高能耗企业，对机组的经济指标进行在线监测尤为重要，其中热耗率是机组的经济性指标之一。对于小型汽轮机组，主蒸汽流量测量通常采用流量喷嘴（或孔板）方案，这种方法简单、准确，但会造成节流损失。目前大型汽轮机组主蒸汽流量大，运行参数高，该节流损失已经不容忽视。因而，现今大容量机组主蒸汽流量的测量，大部分采用弗留格尔公式计算主燕汽流量[1-4]，即通过调节级后压力加温度修正的间接换算法来得到主蒸汽流量。但由于调节级温度在缸体内，不能更换试验测点，当温度测点不准确后不能及时更换。本文考虑是否采用一段抽汽、高压缸排汽以及三段抽汽来代替调节级压力和温度计算主蒸汽流量。
弗留格尔公式 1
假设机组内有足够多的级数，蒸汽流速为亚音速，且通流面积不变，级组前后参数与流量之间的
关系可表达为如下的弗留格尔公式：万方数据
T。pi-p2 G
(1)
G"/Pi.o-P,.。
式中：G为主蒸汽流量，Vh；T为级组温度，℃； P为级组压力，MPa；下标0表示已知的标准工况参数，下标1表示级组前参数，下标2表示级组后参数。
在工况变化前后，调节级后的通流部分面积不变，抽汽流量与主蒸汽流量为线性关系，且所取的级组较多且含凝汽式级组的末级时，由于排汽压力值与级组进汽压力值相比很小，式（1）可以写为
T。P G
GTP。
(2)
将式（2）简化可得主蒸汽流量与压力的关系式如下：
G=CxKxP
(3)
Go
式中：C=-
为在机组额定工况下，试验得到的主 P。
蒸汽流量与压力比值；K：
T
为温度修正系数。
