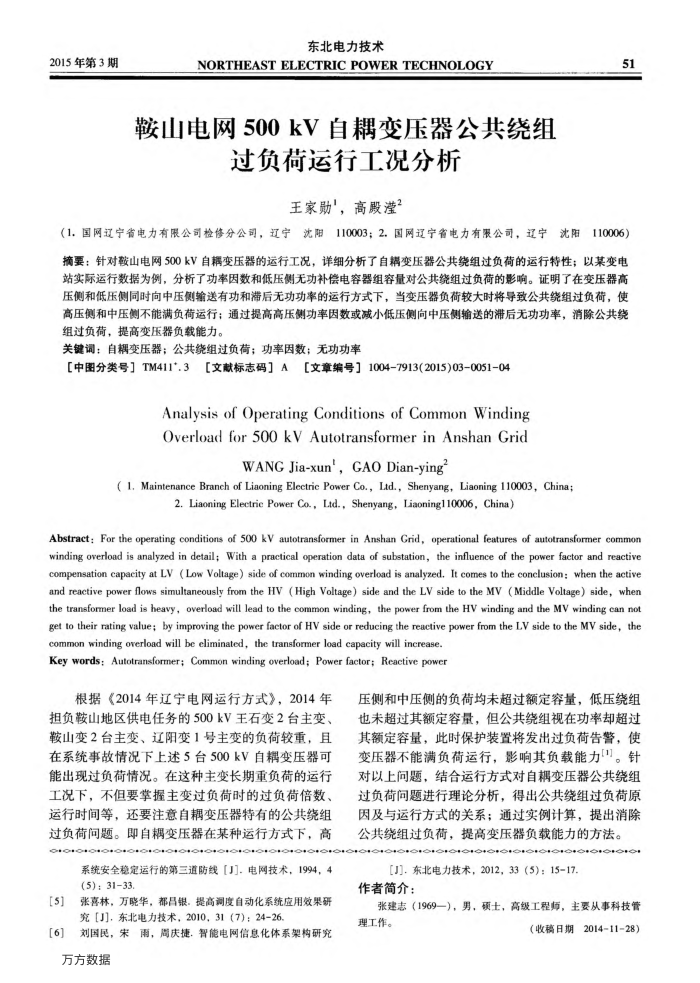

2015年第3期
东北电力技术
NORTHEASTELECTRICPOWERTECHNOLOGY
鞍山电网500kV自耦变压器公共绕组
过负荷运行工况分析
王家勋"，高殿滢2
51
（1，国网辽宁省电力有限公司检修分公司，辽宁沈阳110003；2.国网辽宁省电力有限公司，辽宁沈阳110006）摘要：针对鞍山电网500kV自耦变压器的运行工况，详细分析了自耦变压器公共绕组过负荷的运行特性；以某变电站实际运行数据为例，分析了功率因数和低压侧无功补偿电容器组容量对公共绕组过负荷的影响。证明了在变压器高压侧和低压侧同时向中压侧输送有功和滞后无功功率的运行方式下，当变压器负荷较大时将导致公共绕组过负荷，使高压侧和中压侧不能满负荷运行；通过提高高压侧功率因数或减小低压侧向中压侧输送的滞后无功功率，消除公共绕组过负荷，提高变压器负载能力。
关键调：自耦变压器；公共绕组过负荷；功率因数；无功功率
［中图分类号］TM411*.3[文献标志码］A［文章编号］1004-7913(2015)03-0051-04
AnalysisofOperatingConditionsofCommonWinding Overload for 5O0kV Autotransformer inAnshan Grid
WANG Jia-xun'，GAODian-ying
( 1. Maintenance Branch of Liaoning Electric Power Co., Lad., Shenyang, Liaoning 110003, China;
2. Liaoning Electrie Power Co., Lid., Shenyang, Liaoning110006, China)
Abstract: For the operating conditions of 500 kV autotransformer in Anshan Grid, operational features of autotransformer common winding overload is analyzed in detail; With a practical operation data of substation, the influence of the power factor and reactive compensation capacity at LV (Low Voltage) side of common winding overload is analyzed. It comes to the conclusion: when the active and reactive power flows simultaneously from the HV (High Voltage) side and the LV side to the MV (Middle Voltage) side, when the transformer load is heavy, overload will lead to the common winding, the power from the HV winding and the MV winding can not get to their rating value; by improving the power factor of HV side or reducing the reactive power from the LV side to the MV side, the
common winding overload will be eliminated, the transformer load capacity will increase Key words:Autotransformer; Common winding overload; Powerfactor;Reactive power
根据《2014年辽宁电网运行方式》，2014年担负鞍山地区供电任务的500kV王石变2台主变、鞍山变2台主变、辽阳变1号主变的负荷较重，且在系统事故情况下上述5台500kV自耦变压器可能出现过负荷情况。在这种主变长期重负荷的运行工况下，不但要掌握主变过负荷时的过负荷倍数、运行时间等，还要注意自耦变压器特有的公共绕组过负荷问题。即自耦变压器在某种运行方式下，高
系统安全稳定运行的第三道防线[J].电网技术，1994，4(5):3133
[5][6]
张喜林，万晓华，都昌银。提高调度自动化系统应用效果研究[J]，东北电力技术，2010，31(7)：24-26.
刘国民，宋雨，周庆捷，智能电网信息化体系架构研究
万方数据
压侧和中压侧的负荷均未超过额定容量，低压绕组也未超过其额定容量，但公共绕组视在功率却超过其额定容量，此时保护装置将发出过负荷告警，使变压器不能满负荷运行，影响其负载能力1。针对以上问题，结合运行方式对自耦变压器公共绕组过负荷问题进行理论分析，得出公共绕组过负荷原因及与运行方式的关系；通过实例计算，提出消除公共绕组过负荷，提高变压器负载能力的方法。
