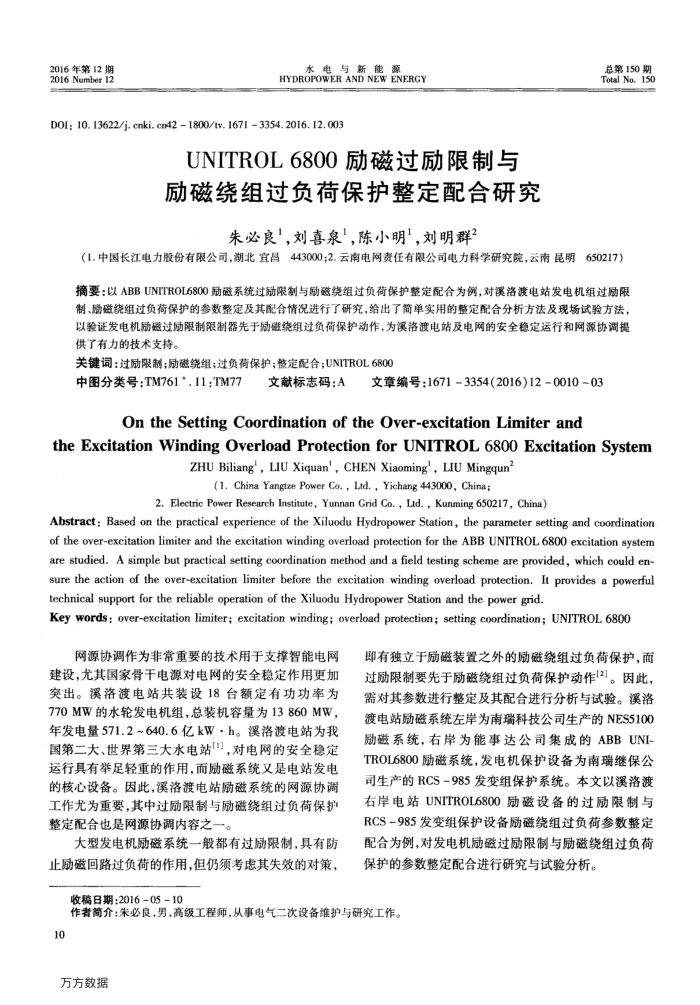

2016年第12期 2016Number12
水电与新能源
HYDROPOWER AND NEW ENERGY
DOI: 10. 13622/j. cnki. cn42 1800/tv. 1671 3354. 2016. 12. 003
UNITROL68O0励磁过励限制与励磁绕组过负荷保护整定配合研究
朱必良，刘喜泉，陈小明，刘明群
总第150期 Total No.150
（1.中国长江电力股份有限公司，北宜昌443000；2.云南电网责任有限公司电力科学研究院，云南昆明650217）摘要：以ABBUNITROL6800励磁系统过励限制与励磁绕组过负荷保护整定配合为例，对溪洛渡电站发电机组过励限制、励磁绕组过负荷保护的参数整定及其配合情况进行了研究，给出了简单实用的整定配合分析方法及现场试验方法，以验证发电机励磁过励限制限制器先于励磁绕组过负荷保护动作，为溪洛渡电站及电网的安全稳定运行和网源协调提供了有力的技术支持。
关键词：过励限制；励磁绕组；过负荷保护；整定配合；UNITROL6800
中图分类号：TM761*.11：TM77
文献标志码：A
文章编号：16713354(2016)120010~03
OntheSettingCoordinationof theOver-excitationLimiterand
theExcitationWindingOverloadProtectionforUNITROL68o0ExcitationSystem
ZHU Biliang', LIU Xiquan', CHEN Xiaoming', LIU Mingqun
(1. China Yangtze Power Co., Lid., Yichang 443000, China;
2. Electric Power Research Institute, Yunnan Grid Co. , Ltd. , Kunming 650217, China)
Abstract: Based on the practical experience of the Xiluodu Hydropower Station, the parameter setting and coordination of the over-excitation limiter and the excitation winding overload protection for the ABB UNITROL6800 excitation system are studied. A simple but practical setting coordination method and a field testing scheme are provided, which could en-sure the action of the over-excitation limiter before the excitation winding overload protection. It provides a powerful technical support for the reliable operation of the Xiluodu Hydropower Station and the power grid.
Key words: over-excitation limiter; excitation winding; overload protection; setting coordination; UNITROL 6800
网源协调作为非常重要的技术用于支撑智能电网建设，尤其国家骨干电源对电网的安全稳定作用更加突出。溪洛渡电站共装设18台额定有功功率为 770MW的水轮发电机组，总装机容量为13860MW，年发电量571.2~640.6亿kW·h。溪洛渡电站为我国第二大、世界第三大水电站}，对电网的安全稳定运行具有举足轻重的作用，而励磁系统文是电站发电的核心设备。因此，溪洛渡电站励磁系统的网源协调工作尤为重要，其中过励限制与励磁绕组过负荷保护整定配合也是网源协调内容之一。
大型发电机励磁系统一般都有过励限制，具有防止励磁回路过负荷的作用，但仍须考虑其失效的对策，
即有独立于励磁装置之外的励磁绕组过负荷保护，面过励限制要先于励磁绕组过负荷保护动作[3]。因此，需对其参数进行整定及其配合进行分析与试验。溪洛渡电站励磁系统左岸为南瑞科技公司生产的NES5100 励磁系统，右岸为能事达公司集成的ABBUNI-TROL6800励磁系统，发电机保护设备为南瑞继保公司生产的RCS-985发变组保护系统。本文以溪洛渡右岸电站UNITROL6800励磁设备的过励限制与 RCS-985发变组保护设备励磁绕组过负荷参数整定配合为例，对发电机励磁过励限制与励磁绕组过负荷保护的参数整定配合进行研究与试验分析。
收稿日期：2016-05-10
作者简介：朱必良，男，高级工程师，从事电气二次设备维护与研究工作。 10
