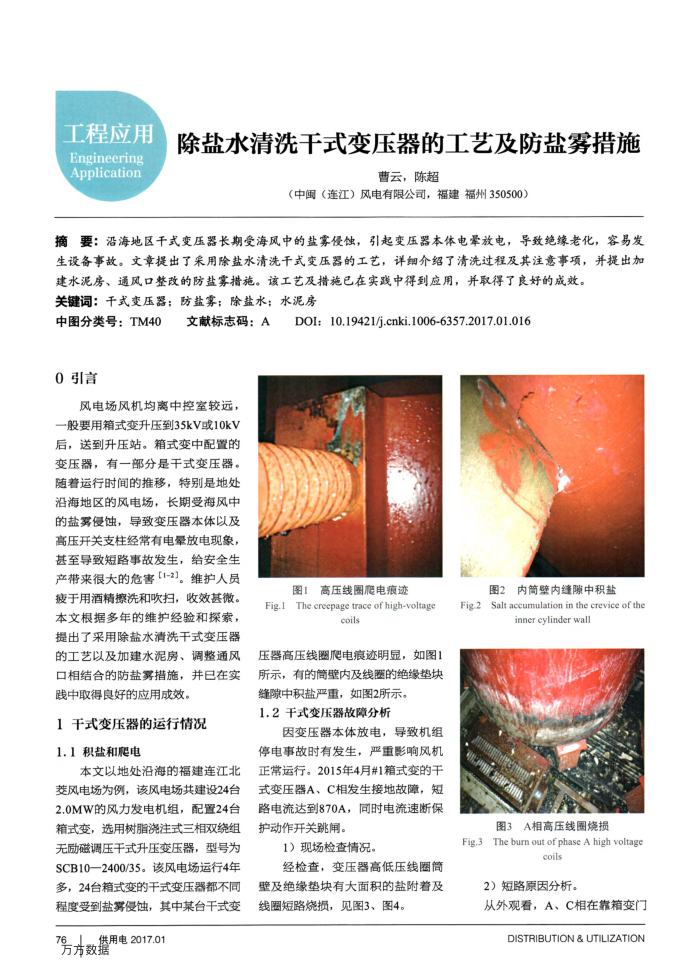

工程应用 Engineering Application
除盐水清洗干式变压器的工艺及防盐雾措施
曹云，陈超
（中闽（连江）风电有限公司，福建福州350500）
摘要：沿海地区千式变压器长期受海风中的盐雾侵蚀，引起变压器本体电晕放电，导致绝缘老化，容易发生设备事故。文章提出了采用除盐水清洗干式变压器的工艺，详细介绍了清洗过程及其注意事项，并提出加
建水泥房、通风口整改的防盐雾措施。该工艺及措施已在实践中得到应用，并取得了良好的成效。关键词：干式变压器：防盐雾：除盐水：水泥房
中图分类号：TM40 0引言
文献标志码：A
风电场风机均离中控室较远，一般要用箱式变升压到35kV或10kV 后，送到升压站。箱式变中配置的变压器，有一部分是干式变压器。随着运行时间的推移，特别是地处沿海地区的风电场，长期受海风中的盐雾侵蚀，导致变压器本体以及高压开关支柱经常有电晕放电现象，甚至导致短路事故发生，给安全生产带来很大的危害【1-2]。维护人员
疲于用酒精擦洗和吹扫，收效甚微。本文根据多年的维护经验和探索，提出了采用除盐水清洗干式变压器的工艺以及加建水泥房、调整通风口相结合的防盐雾措施，并已在实践中取得良好的应用成效。
1干式变压器的运行情况 1.1积盐和爬电
本文以地处沿海的福建连江北菱风电场为例，该风电场共建设24台 2.0MW的风力发电机组，配置24台箱式变，选用树脂浇注式三相双绕组无励磁调压干式升压变压器，型号为 SCB10—2400/35。该风电场运行4年多，24台箱式变的干式变压器都不同程度受到盐雾侵蚀，其中某台干式变
供用电2017.01
76
万节数据
DOI:10.19421/j.cnki.1006-6357.2017.01.016
图1高压线圈爬电痕迹
Fig.1
The creepage trace of high-voltage
coils
压器高压线圈爬电痕迹明显，如图1 所示，有的筒壁内及线圈的绝缘垫块
缝隙中积盐严重，如图2所示。 1.2干式变压器故障分析
因变压器本体放电，导致机组停电事故时有发生，严重影响风机正常运行。2015年4月#1箱式变的干式变压器A、C相发生接地故障，短路电流达到870A，同时电流速断保护动作开关跳闸。
1）现场检查情况。
经检查，变压器高低压线圈筒壁及绝缘垫块有大面积的盐附着及线圈短路烧损，见图3、图4。
图2内筒壁内缝隙中积盐
Fig.2Salt accumulation in the crevice of the
inner cylinder wall
图3A相高压线圈烧损
The burn out of phase A high voltage Fig.3
coils
2）短路原因分析。
从外观看，A、C相在靠箱变门
DISTRIBUTION &UTILIZATION
