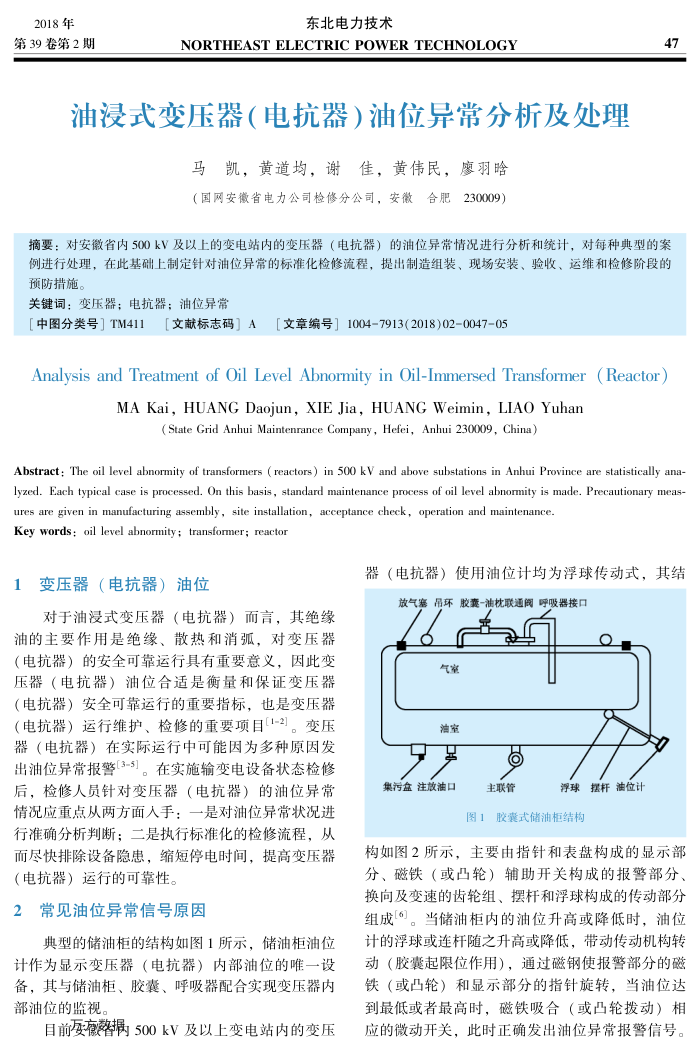

2018年
第39卷第2期
东北电力技术
NORTHEASTELECTRICPOWERTECHNOLOGY
油浸式变压器（电抗器）油位异常分析及处理
马凯，黄道均，谢佳，黄伟民，廖羽哈（国网安徽省电力公司检修分公司，安徽合肥230009）
47
摘要：对安徽省内500kV及以上的变电站内的变压器（电抗器）的油位异常情况进行分析和统计，对每种典型的案例进行处理，在此基础上制定针对油位异常的标准化检修流程，提出制造组装、现场安装、验收、运维和检修阶段的预防措施。
关键词：变压器；电抗器；油位异常
［中图分类号】TM411【文献标志码】A【文章编号］1004-7913（2018】02-0047-05
Analvsis and Treatment of Oil Level Abnormity in Oil-Immersed Transformer (Reactor
MA Kai,HUANGDaojun,XIE Jia,HUANG Weimin,LIAO Yuhar
(State Grid Anhui Maintenrance Company, Hefei, Anhui 230009, China)
Abstract: The oil level abnormity of transformers ( reactors) in 500 kV and above substations in Anhui Province are statistically ana lyzed. Each typical case is processed. On this basis, standard maintenance process of oil level abnormity is made. Precautionary meas
ures are given in manufacturing assembly, site installation, acceptance check, operation and maintenance. Key words: oil level abnormity; transformer; reactor
变压器（电抗器）油位 1
对于油浸式变压器（电抗器）而言，其绝缘油的主要作用是绝缘、散热和消弧，对变压器（电抗器）的安全可靠运行具有重要意义，因此变玉器（电抗器）油位合适是衡量和保证变压器（电抗器）安全可靠运行的重要指标，也是变压器（电抗器）运行维护、检修的重要项目[1-2]。变压器（电抗器）在实际运行中可能因为多种原因发出油位异常报警[3-5]。在实施输变电设备状态检修后，检修人员针对变压器（电抗器）的油位异常情况应重点从两方面人手：一是对油位异常状况进行准确分析判断：二是执行标准化的检修流程，从而尽快排除设备隐患，缩短停电时间，提高变压器（电抗器）运行的可靠性。
2常见油位异常信号原因
典型的储油柜的结构如图1所示，储油柜油位计作为显示变压器（电抗器）内部油位的唯一设备，其与储油柜、胶囊、呼吸器配合实现变压器内部油位的监视。
目前受徽500kV及以上变电站内的变压
器（电抗器）使用油位计均为浮球传动式，其结
放气塞吊环胶囊-油枕联通阅呼吸器接口
Q
气室油室
集污盒注放油口
主联管
浮球摆杆油位计
图1胶囊式储油柜结构
构如图2所示，主要由指针和表盘构成的显示部分、磁铁（或凸轮）辅助开关构成的报警部分、换向及变速的齿轮组、摆杆和浮球构成的传动部分组成[6]。当储油柜内的油位升高或降低时，油位计的浮球或连杆随之升高或降低，带动传动机构转动（胶囊起限位作用），通过磁钢使报警部分的磁铁（或凸轮）和显示部分的指针旋转，当油位达到最低或者最高时，磁铁吸合（或凸轮拨动）相应的微动开关，此时正确发出油位异常报警信号。
