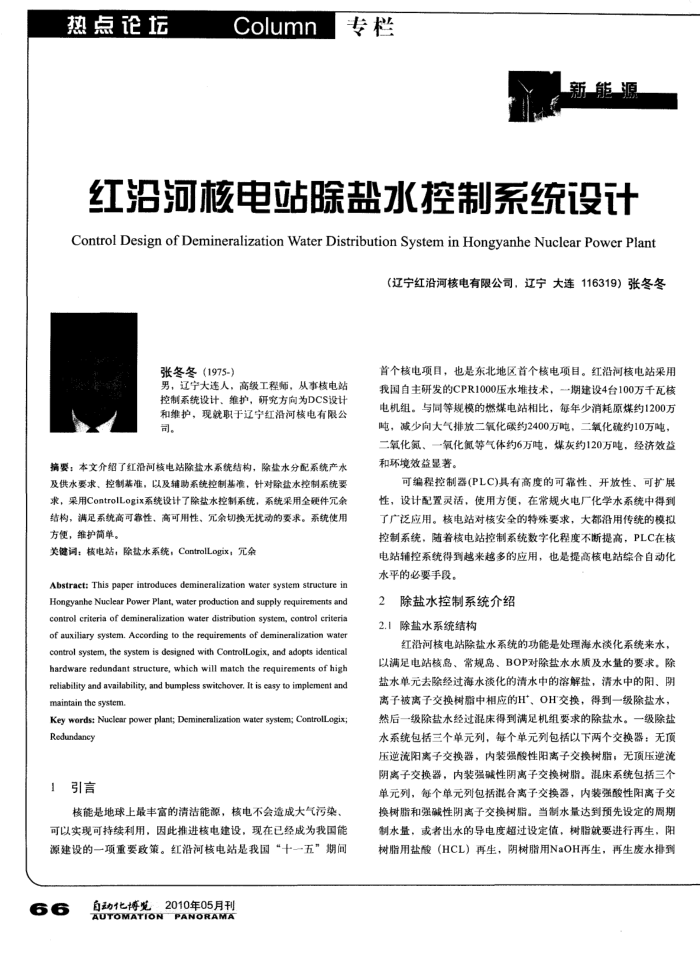

红沿河核电站除盐水控制系统设计 Control Design of Demineralization Water Distribution System in Hongyanhe Nuclear Power Plant
（辽宁红沿河核电有限公司，辽宁大连116319）张冬冬
张冬冬（1975-）
男，辽宁大连人，高级工程师，从事核电站控制系统设计、维护，研究方向为DCS设计和维护，现就职于辽宁红沿河核电有限公司。
摘要：本文介绍了红沿河核电站除盐水系统结构，除盐水分配系统产水及供水要求、控制基准，以及辅助系统控制基准，针对除盐水控制系统要求，采用ControlLogix系统设计了除盐水控制系统，系统采用全硬件允余结构，满足系统高可靠性，高可用性、元余切换无扰动的要求。系统使用方便，维护简单。
关键词：核电站，除盐水系统，ControlLogix；元余
Abstract: This paper introduces demineralization water system structure in Hongyanhe Nuclear Power Plant, water production and supply requirements and control criteria of demineralization water distribution system, control criteria of auxiliary system. According to the requirements of demineralization water control system, the system is designed with ControlLogix, and adopts identical hardware redundant structure, which will match the requirements of high reliability and availability, and bumpless switchover, It is easy to implement and maintain the system.
Key werds: Nuclear power plant; Demincralization water system; ControlLogix; Redundaney
引言
核能是地球上最丰富的清洁能源，核电不会造成大气污染、可以实现可持续利用，因此推进核电建设，现在已经成为我国能源建设的一项重要政策。红沿河核电站是我国“十一五”期间
66
自动化博览：2010年05月刊 AUTOMATIONPANORAMA
首个核电项目，也是东北地区首个核电项目。红沿河核电站采用我国自主研发的CPR1000压水堆技术，一期建设4台100万千瓦核电机组。与同等规模的燃煤电站相比，每年少消耗原煤约1200万吨，减少向大气排放二氧化碳约2400万吨，二氧化硫约10万吨，二氧化氮、一氧化氮等气体约6万吨，煤灰约120万吨，经济效益和环境效益显著。
可编程控制器(PLC)具有高度的可靠性、开放性、可扩展性，设计配置灵活，使用方便，在常规火电厂化学水系统中得到了广泛应用。核电站对核安全的特殊要求，大都沿用传统的模拟控制系统，随着核电站控制系统数字化程度不断提高，PLC在核电站辅控系统得到越来越多的应用，也是提高核电站综合自动化水平的必要手段。
除盐水控制系统介绍 2
2.1除盐水系统结构
红沿河核电站除盐水系统的功能是处理海水淡化系统来水，以满足电站核岛、常规岛、BOP对除盐水水质及水量的要求。除盐水单元去除经过海水淡化的清水中的溶解盐，清水中的阳、阴离子被离子交换树脂中相应的H*、OH交换，得到一级除盐水，然后一级除盐水经过混床得到满足机组要求的除盐水。一级除盐水系统包括三个单元列，每个单元列包括以下两个交换器：无顶压逆流阳离子交换器，内装强酸性阳离子交换树脂；无顶压逆流阴离子交换器，内装强碱性阴高子交换树脂。混床系统包括三个单元列，每个单元列包括混合离子交换器，内装强酸性阳离子交换树脂和强碱性阴离子交换树脂。当制水量达到预先设定的周期制水量，或者出水的导电度超过设定值，树脂就要进行再生，阳树脂用盐酸（HCL）再生，阴树脂用NaOH再生，再生废水排到
