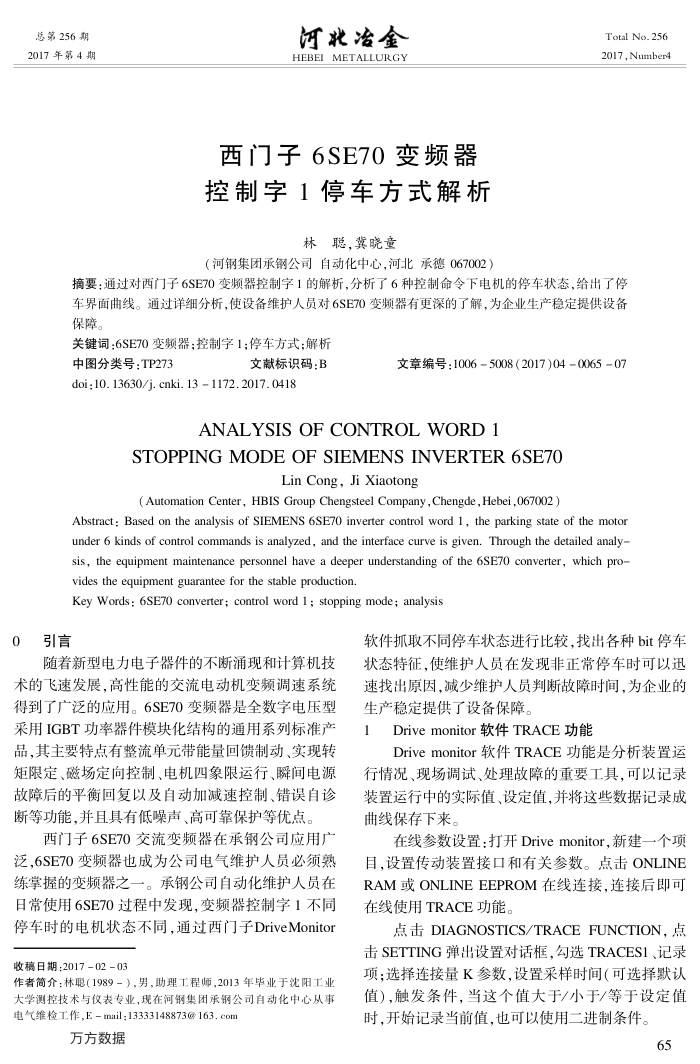

总第256期 2017年第4期
河北冶金 HEBEI METALLURGY
西门子6SE70变频器控制字1停车方式解析
林聪，冀晓童
（河钢集团承钢公司自动化中心，河北承德067002）
Total No. 256 2017,Number4
车界面曲线。通过详细分析.使设备维护人员对6SE70变频器有更深的了解，为企业生产稳定提供设备保障。
关键词：6SE70变频器；控制字1；停车方式；解析
中图分类号：TP273
文献标识码：B
doi: 10. 13630/j. cnki. 13 1172. 2017. 0418
文章编号：10065008（2017)04006507
ANALYSISOFCONTROLWORD1
STOPPINGMODEOFSIEMENSINVERTER6SE70
Lin Cong, Ji Xiaotong
( Automation Center, HBIS Group Chengsteel Company,Chengde,Hebei,067002 )
Abstract: Based on the analysis of SIEMENS 6SE7O inverter control word 1, the parking state of the motor under 6 kinds of control commands is analyzed, and the interface curve is given. Through the detailed analy-sis, the equipment maintenance personnel have a deeper understanding of the 6SE70 converter, which pro-vides the equipment guarantee for the stable production.
Key Words: 6SE70 converter; control word 1; stopping mode; analysis
引言
0
随着新型电力电子器件的不断涌现和计算机技术的飞速发展，高性能的交流电动机变频调速系统得到了广泛的应用。6SE70变频器是全数字电压型采用IGBT功率器件模块化结构的通用系列标准产品，其主要特点有整流单元带能量回馈制动、实现转矩限定、磁场定向控制、电机四象限运行、瞬间电源故障后的平衡回复以及自动加减速控制、错误自诊断等功能，并且具有低噪声、高可靠保护等优点。
西门子6SE70交流变频器在承钢公司应用广泛，6SE70变频器也成为公司电气维护人员必须熟练掌握的变频器之一。承钢公司自动化维护人员在日常使用6SE70过程中发现，变频器控制字1不同停车时的电机状态不同，通过西门子DriveMonitor
收稿日期；2017-02-03
作者简介：林聪（1989－），男，助理工程师，2013年毕业于沈阳工业大学测控技术与仪表专业，现在河钢集团承钢公司自动化中心从事电气维检工作，Email：13333148873@163.com
万方数据
软件抓取不同停车状态进行比较，找出各种bit停车状态特征，使维护人员在发现非正常停车时可以迅速找出原因，减少维护人员判断故障时间，为企业的生产稳定提供了设备保障。
Drivemonitor软件TRACE功能
1
Drivemonitor软件TRACE功能是分析装置运行情况、现场调试、处理故障的重要工具，可以记录装置运行中的实际值、设定值，并将这些数据记录成曲线保存下来。
在线参数设置：打开Drivemonitor，新建一个项目，设置传动装置接口和有关参数。点击ONLINE RAM或ONLINEEEPROM在线连接，连接后即可在线使用TRACE功能。
点击DIAGNOSTICS/TRACEFUNCTION，点击SETTING弹出设置对话框，勾选TRACES1、记录项：选择连接量K参数，设置采样时间（可选择默认值），触发条件，当这个值大于/小于/等于设定值时，开始记录当前值，也可以使用二进制条件。
65 总第256期 2017年第4期
河北冶金 HEBEI METALLURGY
西门子6SE70变频器控制字1停车方式解析
林聪，冀晓童
（河钢集团承钢公司自动化中心，河北承德067002）
Total No. 256 2017,Number4
车界面曲线。通过详细分析.使设备维护人员对6SE70变频器有更深的了解，为企业生产稳定提供设备保障。
关键词：6SE70变频器；控制字1；停车方式；解析
中图分类号：TP273
文献标识码：B
doi: 10. 13630/j. cnki. 13 1172. 2017. 0418
文章编号：10065008（2017)04006507
ANALYSISOFCONTROLWORD1
STOPPINGMODEOFSIEMENSINVERTER6SE70
Lin Cong, Ji Xiaotong
( Automation Center, HBIS Group Chengsteel Company,Chengde,Hebei,067002 )
Abstract: Based on the analysis of SIEMENS 6SE7O inverter control word 1, the parking state of the motor under 6 kinds of control commands is analyzed, and the interface curve is given. Through the detailed analy-sis, the equipment maintenance personnel have a deeper understanding of the 6SE70 converter, which pro-vides the equipment guarantee for the stable production.
Key Words: 6SE70 converter; control word 1; stopping mode; analysis
引言
0
随着新型电力电子器件的不断涌现和计算机技术的飞速发展，高性能的交流电动机变频调速系统得到了广泛的应用。6SE70变频器是全数字电压型采用IGBT功率器件模块化结构的通用系列标准产品，其主要特点有整流单元带能量回馈制动、实现转矩限定、磁场定向控制、电机四象限运行、瞬间电源故障后的平衡回复以及自动加减速控制、错误自诊断等功能，并且具有低噪声、高可靠保护等优点。
西门子6SE70交流变频器在承钢公司应用广泛，6SE70变频器也成为公司电气维护人员必须熟练掌握的变频器之一。承钢公司自动化维护人员在日常使用6SE70过程中发现，变频器控制字1不同停车时的电机状态不同，通过西门子DriveMonitor
收稿日期；2017-02-03
作者简介：林聪（1989－），男，助理工程师，2013年毕业于沈阳工业大学测控技术与仪表专业，现在河钢集团承钢公司自动化中心从事电气维检工作，Email：13333148873@163.com
万方数据
软件抓取不同停车状态进行比较，找出各种bit停车状态特征，使维护人员在发现非正常停车时可以迅速找出原因，减少维护人员判断故障时间，为企业的生产稳定提供了设备保障。
Drivemonitor软件TRACE功能
1
Drivemonitor软件TRACE功能是分析装置运行情况、现场调试、处理故障的重要工具，可以记录装置运行中的实际值、设定值，并将这些数据记录成曲线保存下来。
在线参数设置：打开Drivemonitor，新建一个项目，设置传动装置接口和有关参数。点击ONLINE RAM或ONLINEEEPROM在线连接，连接后即可在线使用TRACE功能。
点击DIAGNOSTICS/TRACEFUNCTION，点击SETTING弹出设置对话框，勾选TRACES1、记录项：选择连接量K参数，设置采样时间（可选择默认值），触发条件，当这个值大于/小于/等于设定值时，开始记录当前值，也可以使用二进制条件。
65
