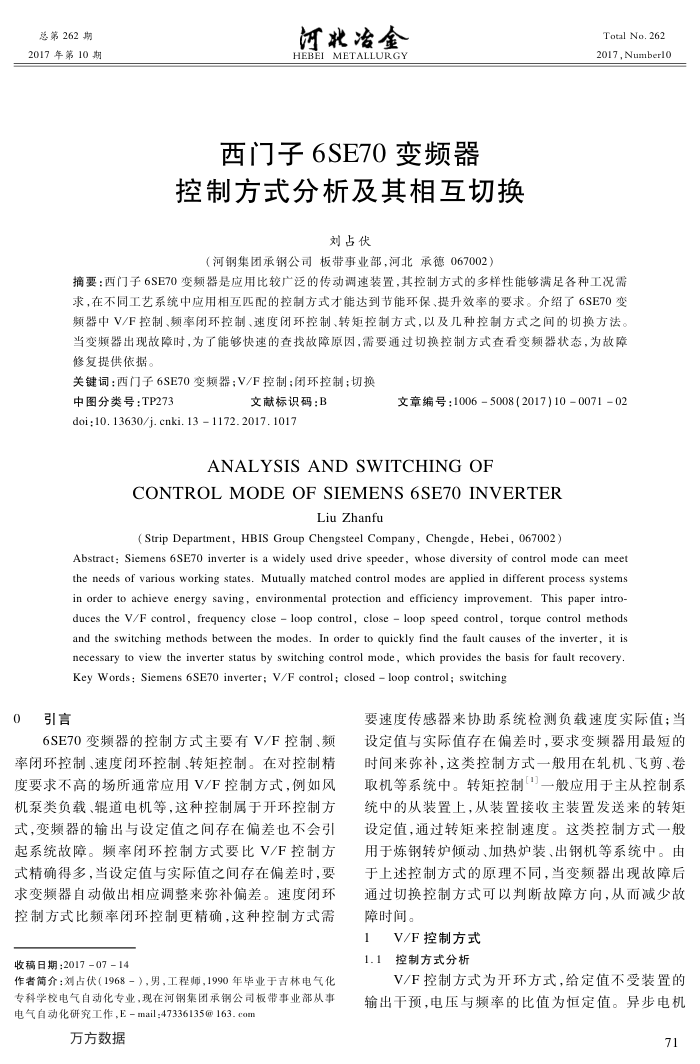

总第262期 2017年第10期
河北冶金 HEBEIMETALLURGY
西门子6SE70变频器
控制方式分析及其相互切换
刘占伏
（河钢集团承钢公司板带事业部，河北承德067002）
Total No. 262 2017,Number10
摘要：西门子6SE70变频器是应用比较广泛的传动调速装置，其控制方式的多样性能够满足各种工况需求，在不同工艺系统中应用相互匹配的控制方式才能达到节能环保、提升效率的要求。介绍了6SE70变频器中V/F控制、频率闭环控制、速度闭环控制、转矩控制方式，以及几种控制方式之间的切换方法。当变频器出现故障时，为了能够快速的查找故障原因，需要通过切换控制方式查看变频器状态，为故障修复提供依据
关键词：西门子6SE70变频器：V/F控制：闭环控制切换
中图分类号：TP273
文献标识码：B
doi:10. 13630/j. cnki. 13 1172. 2017. 1017
文章编号：10065008（2017)10007102
ANALYSISANDSWITCHINGOF
CONTROLMODEOFSIEMENS6SE7OINVERTER
Liu Zhanfu
( Strip Department, HBIS Group Chengstel Company, Chengde, Hebei, 067002)
Abstract: Siemens 6SE7O inverter is a widely used drive speeder, whose diversity of control mode can mee the needs of various working states. Mutually matched control modes are applied in different process systems in order to achieve energy saving, environmental protection and efficiency improvement. This paper intro-duces the V/F control, frequency close loop control, close loop speed control, torque control methods and the switching methods between the modes. In order to quickly find the fault causes of the inverter, it is necessary to view the inverter status by switching control mode, which provides the basis for fault recovery Key Words: Siemens 6SE70 inverter; V/F control; closed loop control; switching
0
引言
6SE70变频器的控制方式主要有V/F控制、频
率团环控制、速度团环控制、转矩控制。在对控制精度要求不高的场所通常应用V/F控制方式，例如风机泵类负载、辑道电机等，这种控制属于开环控制方式，变频器的输出与设定值之间存在偏差也不会引起系统故障。频率闭环控制方式要比V/F控制方式精确得多，当设定值与实际值之间存在偏差时，要求变频器自动做出相应调整来弥补偏差。速度闭环控制方式比频率闭环控制更精确，这种控制方式需
收稿日期：2017-07-14
作者简介：刘占伏（1968－），男，工程师，1990年毕业于吉林电气化专科学校电气自动化专业，现在河钢集团承钢公司板带事业部从事电气自动化研究工作，E-mail：47336135@163.com
万方数据
要速度传感器来协助系统检测负载速度实际值；当设定值与实际值存在偏差时，要求变频器用最短的时间来弥补，这类控制方式一般用在轧机、飞剪、卷取机等系统中。转矩控制【")一般应用于主从控制系统中的从装置上，从装置接收主装置发送来的转矩设定值，通过转矩来控制速度。这类控制方式一般用于炼钢转炉倾动、加热炉装、出钢机等系统中。由于上述控制方式的原理不同，当变频器出现故障后通过切换控制方式可以判断故障方向，从而减少故障时间。
1
V/F控制方式
1.1控制方式分析
V/F控制方式为开环方式，给定值不受装置的
输出十预，电压与频率的比值为恒定值。异步电机
