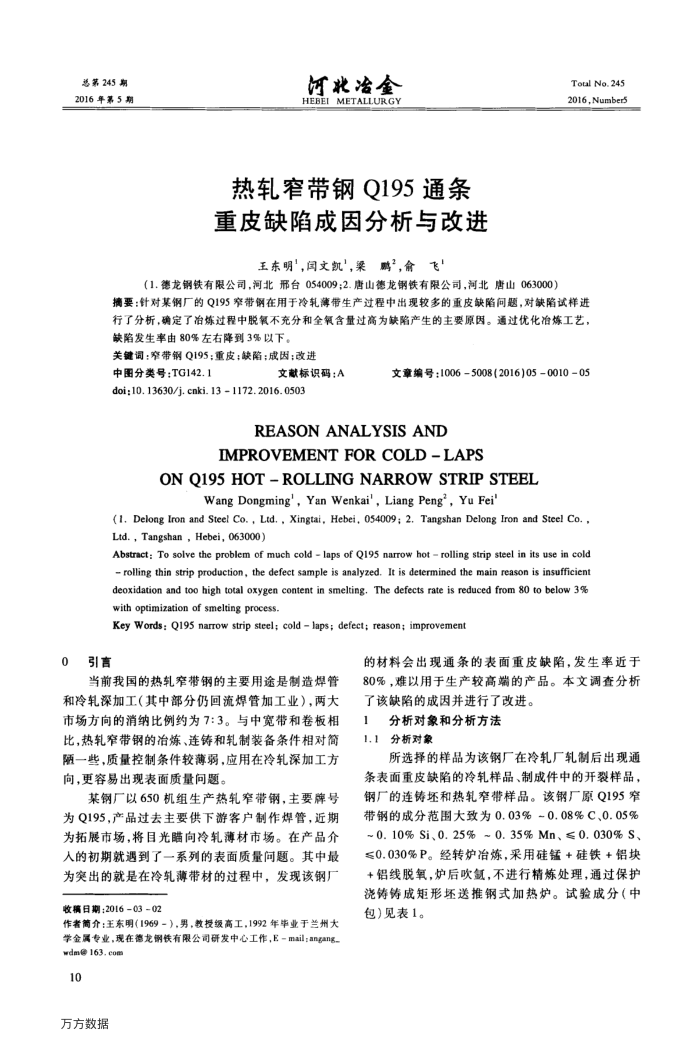

总茅245期 2016年第5期
河北冶金 HEBEI METALLURGY
热轧窄带钢Q195通条重皮缺陷成因分析与改进
王东明，闫文凯'，梁
鹏”俞飞”
（1.德龙钢铁有限公司，河北邢台054009;2.唐山德龙钢铁有限公司，河北唐山063000）
Toual No.245 2016,Number5
摘要：针对某钢厂的Q195窄带钢在用于冷轧薄带生产过程中出现较多的重皮缺陷间题，对缺陷试样进行了分析，确定了冶炼过程中脱氧不充分和全氧含量过高为缺陷产生的主要原因。通过优化冶炼工艺，缺陷发生率由80%左右降到3%以下。
关键词：牵带钢Q195；重皮；缺陷；成因；改进
中图分类号：TG142.1
文献标识码：A
doi:10. 13630/j. cnki. 13 1172.2016. 0503
文章编号：10065008(2016)05001005
REASONANALYSISAND
IMPROVEMENTFORCOLD-LAPS
ONQ195HOT-ROLLINGNARROWSTRIPSTEEL
Wang Dongming',Yan Wenkai',Liang Peng,Yu Fei
(1., Delong Iron and Steel Co., Ltd., Xingtai, Hebei, 054009; 2. Tangshan Delong Iron and Steel Co., Ltd., Tangshan , Hebei, 063000)
Abstract: To solve the problem of much cold laps of Q195 narrow hot rolling strip steel in its use in cold rolling thin strip production, the defect sample is analyzed. It is determined the main reason is insufficient deoxidation and too high total oxygen content in smelting. The defects rate is reduced from 80 to below 3% with optimization of smelting process.
Key Words: Q195 narrow strip steel; cold laps; defect; reason; improvement
o
引言
当前我国的热轧窄带钢的主要用途是制造焊管
和冷轧深加工（其中部分仍回流焊管加工业），两大市场方向的消纳比例约为7：3。与中宽带和卷板相比，热轧窄带钢的冶炼、连铸和轧制装备条件相对简陋一些，质量控制条件较薄弱，应用在冷轧深加工方向，更容易出现表面质量问题。
某钢厂以650机组生产热轧窄带钢，主要牌号为Q195，产品过去主要供下游客户制作焊管，近期为拓展市场，将目光醋向冷轧薄材市场。在产品介人的初期就遇到了一系列的表面质量间题。其中最为突出的就是在冷轧薄带材的过程中，发现该钢厂
收稿日期201603-02
作者介：王东明（1969-），男，教授级高工，1992年毕业于兰州大学金属专业，现在德龙钢铁有限公司研发中心工作，E-mail:angang。
wdm@163.com 10
万方数据
的材料会出现通条的表面重皮缺陷，发生率近于 80%，难以用于生产较高端的产品。本文调查分析了该缺陷的成因并进行了改进。
1
分析对象和分析方法
分析对象 1.1
所选择的样品为该钢厂在冷轧厂轧制后出现通条表面重皮缺陷的冷轧样品、制成件中的开裂样品，钢厂的连铸坏和热轧窄带样品。该钢厂原Q195窄带钢的成分范围大致为0.03%~0.08%C、0.05% ~0.10%Si、0.25%~0.35%Mn、≤0.030%S, ≤0.030%P。经转炉冶炼，采用硅锰+硅铁+铝块 +铝线脱氧，炉后吹氙，不进行精炼处理，通过保护浇铸铸成矩形坏送推钢式加热炉。试验成分（中包)见表1。
