0

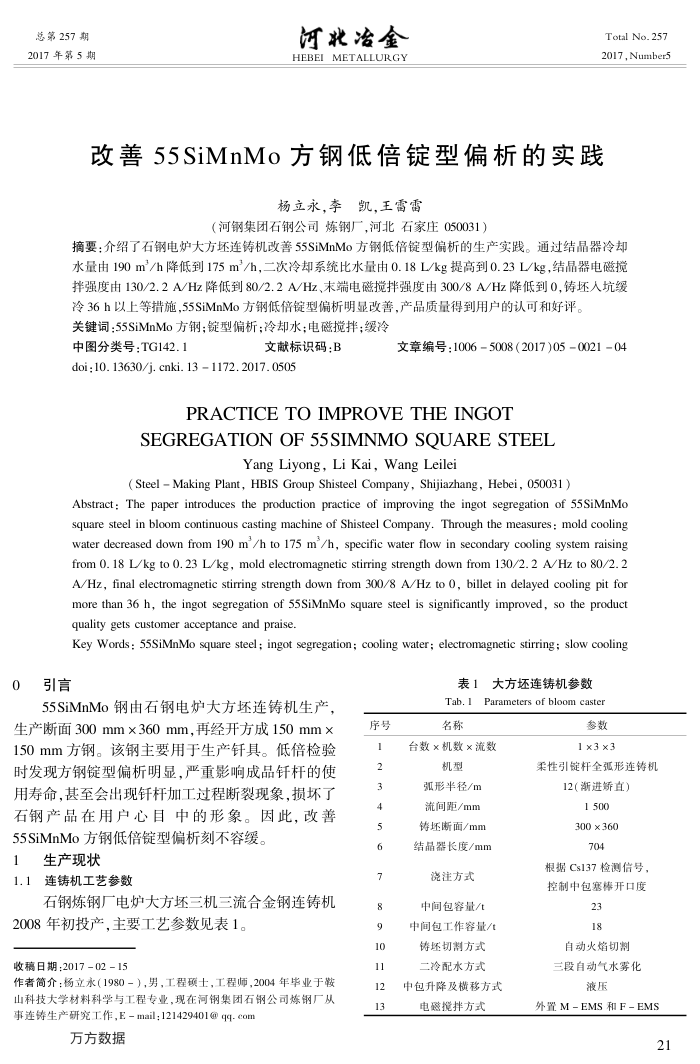

总第257期 2017年第5期
河北冶金 HEBEI METALLURGY
Total No. 257 2017,Number5
改善55SiMnMo方钢低倍锭型偏析的实践
杨立永，李凯，王雷雷
（河钢集团石钢公司炼钢厂，河北石家庄050031）
摘要：介绍了石钢电炉大方坏连铸机改善55SiMnMo方钢低倍锭型偏析的生产实践。通过结晶器冷却水量由190m/h降低到175m/h，二次冷却系统比水量由0.18L/kg提高到0.23L/kg，结晶器电磁搅拌强度由130/2.2A/Hz降低到80/2.2A/Hz、末端电磁搅拌强度由300/8A/Hz降低到0.铸坏人坑缓
冷36h以上等措施，55SiMnMo方钢低倍锭型偏析明显改善，产品质量得到用户的认可和好评。关键词：55SiMnMo方钢；锭型偏析；冷却水；电磁搅拌；缓冷
中图分类号：TG142.1
文献标识码：B
doi: 10. 13630/j. cnki. 13 1172. 2017. 0505
文章编号：10065008（2017)05002104
PRACTICETOIMPROVETHEINGOT
SEGREGATIONOF55SIMNMOSOUARESTEEL
Yang Liyong, Li Kai, Wang Leilei
(Steel Making Plant,HBIS Group Shisteel Company,Shijiazhang,Hebei, 050031）
Abstract: The paper introduces the production practice of improving the ingot segregation of 55SiMnMc square steel in bloom continuous casting machine of Shisteel Company. Through the measures : mold cooling water decreased down from 190 m /h to 175 m°/h, specific water flow in secondary cooling system raising from 0. 18 L/kg to 0. 23 L/kg, mold electromagnetic stirring strength down from 130/2.2 A/Hz to 80/2. 2 A/Hz, final electromagnetic stirring strength down from 300/8 A/Hz to 0, billet in delayed cooling pit fo more than 36 h, the ingot segregation of 55SiMnMo square steel is significantly improved, so the product quality gets customer acceptance and praise.
Key Words : 55SiMnMo square steel ; ingot segregation; cooling water; electromagnetic stirring; slow cooling
引言
55SiMnMo钢由石钢电炉大方坏连铸机生产，
生产断面300mm×360mm，再经开方成150mm× 150mm方钢。该钢主要用于生产钎具。低倍检验时发现方钢锭型偏析明显，严重影响成品钎杆的使用寿命，甚至会出现钎杆加工过程断裂现象，损坏了石钢产品在用户心目中的形象。因此，改善 55SiMnMo方钢低倍锭型偏析刻不容缓。
生产现状
1
1.1
连铸机工艺参数
石钢炼钢厂电炉大方坏三机三流合金钢连铸机
2008年初投产，主要工艺参数见表1。收稿日期：2017-02-15
作者简介：杨立永（1980－），男，工程硕士，工程师，2004年毕业于鞍山科技大学材料科学与工程专业，现在河钢集团石钢公司炼钢厂从事连铸生产研究工作，Email:121429401@qq.com
万方数据
序号 2 3 4 5 6 7 8 9 10 11 12 13
表1大方坏连铸机参数 Tab.1
Parameters of bloom caster
名称
台数×机数×流数
机型弧形半径/m 流间距/mm 铸坏断面/mm 结品器长度/mm
浇注方式中间包容量/t
中间包工作容量/t 铸坏切制方式二冷配水方式中包升降及横移方式电磁搅拌方式
参数 1 ×3×3
柔性引锭杆全弧形连铸机
12（浙进矫直） 00s 300×360 toz
根据Cs137检测信号，控制中包塞棒开口度
23 18
自动火焰切制三段自动气水雾化
液压
外置 MEMS 和 F-EMS
21
