0

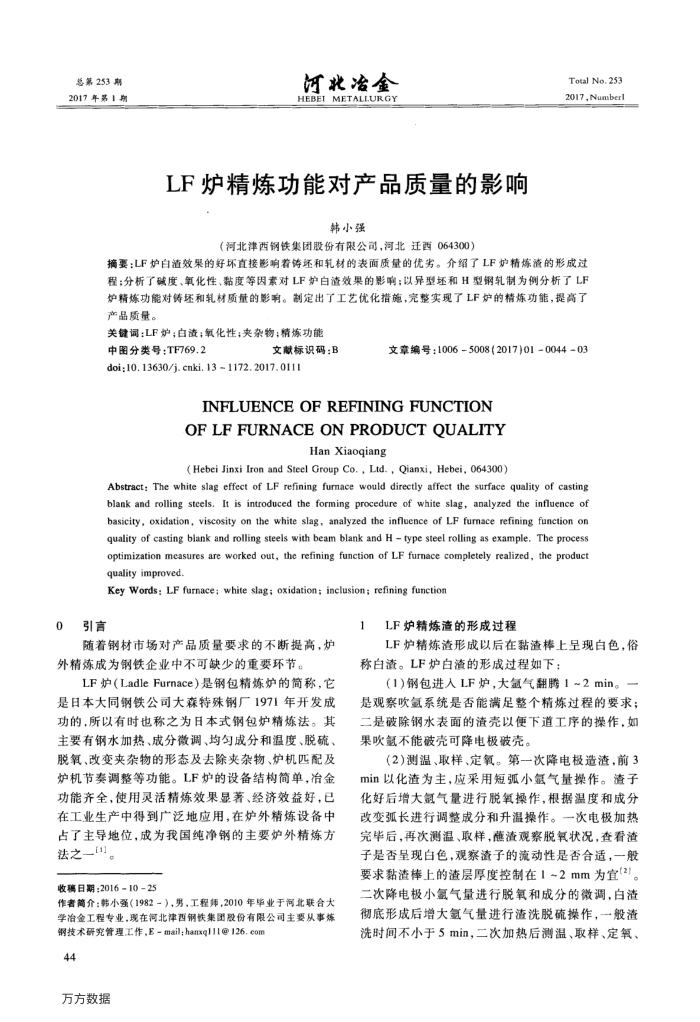

总第253期 2017年第1期
河北冶金 HEBEIMETALLURGY
LF炉精炼功能对产品质量的影响
韩小强
（河北津西钢铁集团股份有限公司，河北迁西064300）
Total No.253 2017,Numberl
摘要：LF炉白渣效果的好坏直接影响着铸还和轧材的表面质量的优劣。介绍了LF炉精炼的形成过程；分析了碱度、氧化性、黏度等因素对LF炉白渣效果的影响；以异型坏和H型钢轧制为例分析了LF 炉精炼功能对铸坏和轧材质量的影响。制定出了工艺优化措施，完整实现了LF炉的精炼功能，提高了产品质量。
关键词：LF炉；白渣；氧化性；夹杂物；精炼功能
中图分类号：TF769.2
文献标识码：B
doi:10. 13630/j. cnki. 13 ~ 1172. 2017. 0111
文章编号：10065008(2017)01004403
INFLUENCEOFREFININGFUNCTION OFLFFURNACEONPRODUCTOUALITY
Han Xiaoqiang
(Hebei Jinxi Iron and Steel Group Co., Ltd., Qianxi, Hebei, 064300)
Abstract: The white slag effect of LF refining furmace would directly affect the surface quality of casting blank and rolling steels. It is introduced the forming procedure of white slag, analyzed the influence of basicity, oxidation, viscosity on the white slag, analyzed the influence of LF furnace refining function on quality of casting blank and rolling steels with beam blank and H type steel rolling as example. The process optimization measures are worked out, the refining function of LF furnace completely realized, the product quality improved.
Key Words: LF furnace; white slag; oxidation; inclusion; refining function
引言
随着钢材市场对产品质量要求的不断提高，炉
外精炼成为钢铁企业中不可缺少的重要环节。
LF炉（LadleFurnace）是钢包精炼炉的简称，它是日本大同钢铁公司大森特殊钢厂1971年开发成功的，所以有时也称之为日本式钢包炉精炼法。其主要有钢水加热、成分微调、均匀成分和温度、脱硫、脱氧、改变夹杂物的形态及去除夹杂物、炉机匹配及炉机节奏调整等功能。LF炉的设备结构简单，冶金功能齐全，使用灵活精炼效果显著、经济效益好，已在工业生产中得到广泛地应用，在炉外精炼设备中占了主导地位，成为我国纯净钢的主要炉外精炼方法之(1)
收稿日期：2016-1025
作者简介：韩小强（1982－），男，工程师，2010年毕业于河北联合大学冶金工程专业，现在河北律西钢快集团股份有限公司主要从事炼
钢技术研究管理工作，E-mail；hanxq111@126.com 44
万方数据
1
LF炉精炼渣的形成过程
LF炉精炼渣形成以后在黏渣棒上呈现白色，俗
称白渣。LF炉白渣的形成过程如下：
(1)钢包进人LF炉，大氩气翻腾1~2min。是观察吹氢系统是否能满足整个精炼过程的要求；二是破除钢水表面的渣壳以便下道工序的操作，如果吹氩不能破壳可降电极破壳。
(2)测温、取样、定氧。第一次降电极造渣，前3 min以化渣为主，应采用短弧小氩气量操作。渣子化好后增大氨气量进行脱氧操作，根据温度和成分改变弧长进行调整成分和升温操作。一次电极加热完毕后，再次测温、取样，随渣观察脱氧状况，查看渣子是否呈现白色，观察渣子的流动性是否合适，一般要求黏渣棒上的渣层厚度控制在1~2mm为宜2] 二次降电极小氢气量进行脱氧和成分的微调，白渣彻底形成后增大氢气量进行渣洗脱硫操作，一般渣洗时间不小于5min，二次加热后测温、取样、定氧、
