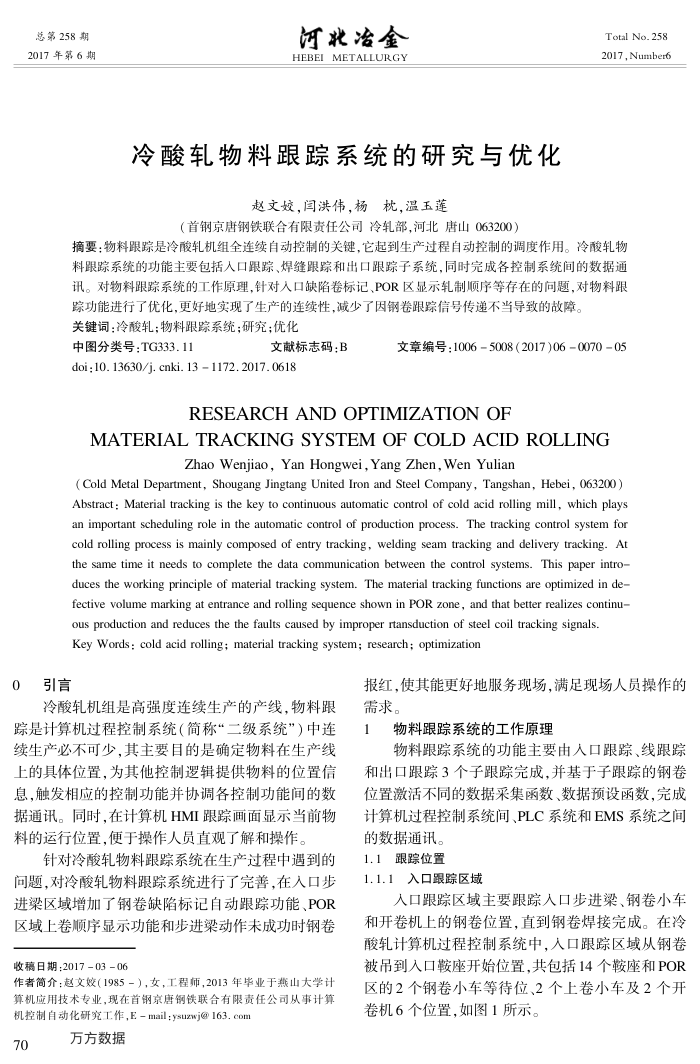

总第258期 2017年第6期
河北冶金 HEBEI METALLURGY
冷酸轧物料跟踪系统的研究与优化
赵文姣，闫洪伟，杨枕，温玉莲
（首钢京唐钢铁联合有限责任公司冷轧部，河北唐山063200）
Total No. 258 2017,Number6
摘要：物料跟踪是冷酸轧机组全连续自动控制的关键，它起到生产过程自动控制的调度作用。冷酸轧物料跟踪系统的功能主要包括人口跟踪、焊缝跟踪和出口跟踪子系统，同时完成各控制系统间的数据通讯。对物料跟踪系统的工作原理，针对人口缺陷卷标记、POR区显示轧制顺序等存在的向题，对物料跟
踪功能进行了优化，更好地实现了生产的连续性，减少了因钢卷跟踪信号传递不当导致的故障。关键词：冷酸轧；物料跟踪系统；研究；优化
中图分类号：TG333.11
文献标志码：B
doi:10. 13630/j. cnki. 13 1172. 2017. 0618
文章编号：10065008（2017)06007005
RESEARCHANDOPTIMIZATIONOF
MATERIALTRACKINGSYSTEMOFCOLDACIDROLLING
Zhao Wenjiao, Yan Hongwei, Yang Zhen, Wen Yulian
( Cold Metal Department, Shougang Jingtang United Iron and Steel Company, Tangshan, Hebei, 063200 ) Abstract: Material tracking is the key to continuous automatic control of cold acid rolling mill, which plays an important scheduling role in the automatic control of production process. The tracking control system for cold rolling process is mainly composed of entry tracking, welding seam tracking and delivery tracking- At the same time it needs to complete the data communication between the control systems. This paper intro-duces the working principle of material tracking system. The material tracking functions are optimized in de fective volume marking at entrance and rolling sequence shown in POR zone, and that better realizes continu-
ous production and reduces the the faults caused by improper rtansduction of steel coil tracking signals. Key Words : cold acid rolling; material tracking system; research; optimization
0
引言
冷酸轧机组是高强度连续生产的产线，物料跟踪是计算机过程控制系统（简称“二级系统”）中连续生产必不可少，其主要目的是确定物料在生产线上的具体位置，为其他控制逻辑提供物料的位置信息，触发相应的控制功能并协调各控制功能间的数据通讯。同时，在计算机M州跟踪画面显示当前物料的运行位置，便于操作人员直观了解和操作。
针对冷酸轧物料跟踪系统在生产过程中遇到的
回题，对冷酸物料跟踪系统进行了完善，在人口步进梁区域增加了钢卷缺陷标记自动跟踪功能、POR 区域上卷顺序显示功能和步进梁动作未成功时钢着
收稿日期；2017-03-06
作者简介：赵文姣（1985－），女，工程师，2013年毕业于燕山大学计算机应用技术专业，现在首钢京唐钢铁联合有限责任公司从事计算机控制自动化研究工作，E-mail;ysuzwj@163.com
70
万方数据
报红，使其能更好地服务现场，满足现场人员操作的需求。
物料跟踪系统的工作原理
1
物料跟踪系统的功能主要由人口跟踪、线跟踪和出口跟踪3个子跟踪完成，并基于子跟踪的钢卷位置激活不同的数据采集函数、数据预设函数，完成计算机过程控制系统间、PLC系统和EMS系统之间
的数据通讯。 1.1跟踪位置
1.1.1入口跟踪区域
人口跟踪区域主要跟踪人口步进梁、钢卷小车和开卷机上的钢卷位置，直到钢卷焊接完成。在冷酸轧计算机过程控制系统中，人口跟踪区域从钢卷被吊到入口鞍座开始位置，共包括14个鞍座和POR 区的2个钢卷小车等待位、2个上卷小车及2个开卷机6个位置，如图1所示。
