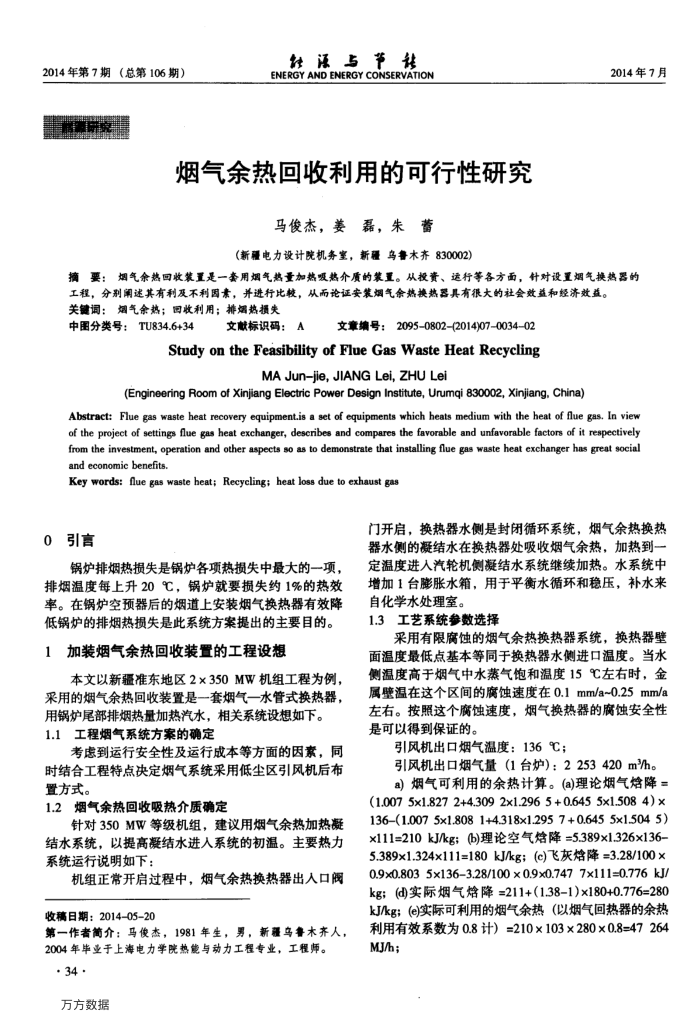

2014年第7期（总第106期）
专
经源节社 ENERGY AND ENERGY CONSERVATION
烟气余热回收利用的可行性研究
马俊杰，姜磊，朱蕾
（新疆电力设计院机务室，新疆乌鲁齐830002)
2014年7月
摘要：烟气余热回收装置是一套用烟气热量加热吸热介质的装置。从投资、运行等各方面，针对设置烟气换热器的
工程，分别阐述其有利及不利固素，并进行比较，从而论证安装烟气余热换热器具有很大的社会效益和经济效益。关键词：烟气余热；图收利用；排烟热损失
中图分类号：TU834.6+34
文献标识码：A
文章编号：20950802(2014)07-0034-02
StudyontheFeasibilityofFlueGasWasteHeatRecycling
MA Jun-jie, JIANG Lei, ZHU Lei
(Engineering Room of Xinjiang Electric Power Design Institute, Urumqi 830002, Xinjiang, China)
aeeanaeasarooarseen of the project of settings flue gas heat exchanger, deseribes and compares the favorable and unfavorable factors of it respectively saseaeaeaaeeaneesroaeeaoeaeoaasaa and economic benefits.
Key words: flue gas waste heat; Recycling; heat loss due to exhaust gas
0引言
锅炉排烟热损失是锅炉各项热损失中最大的一项，排烟温度每上升20℃，锅炉就要损失约1%的热效率。在锅炉空预器后的烟道上安装烟气换热器有效降低锅炉的排烟热损失是此系统方案提出的主要目的。
1加装烟气余热回收装置的工程设想
本文以新疆准东地区2×350MW机组工程为例采用的烟气余热回收装置是一套烟气一水管式换热器，
用锅炉尾部排烟热量加热汽水，相关系统设想如下。 1.1工程烟气系统方案的确定
考虑到运行安全性及运行成本等方面的因素，同时结合工程特点决定烟气系统采用低尘区引风机后布置方式。
1.2烟气余热回收吸热介质确定
针对350MW等级机组，建议用烟气余热加热凝结水系统，以提高凝结水进人系统的初温。主要热力系统运行说明如下：
机组正常开启过程中，烟气余热换热器出人口阀收稿日期：2014-05-20
第一作者简介：马使杰，1981年生，男，新强乌鲁木齐人，
2004年毕业于上海电力学院热能与动力工程专业，工程师。· 34 ·
万方数据
门开启，换热器水侧是封闭循环系统，烟气余热换热器水侧的凝结水在换热器处吸收烟气余热，加热到一定温度进人汽轮机侧凝结水系统继续加热。水系统中增加1台膨胀水箱，用于平衡水循环和稳压，补水来自化学水处理室。
1.3工艺系统参数选择
采用有限腐蚀的烟气余热换热器系统，换热器壁面温度最低点基本等同于换热器水侧进口温度。当水侧温度高于烟气中水蒸气饱和温度15℃左右时，金属壁温在这个区间的腐蚀速度在0.1mm/a~0.25mm/a 左右。按照这个腐蚀速度，烟气换热器的腐蚀安全性是可以得到保证的。
引风机出口烟气温度：136℃；
引风机出口烟气量（1台炉）：2253420m/h。 a)烟气可利用的余热计算。(a)理论烟气熔降=
(1.007 5x1.827 2+4.309 2x1.296 5 +0.645 5x1.508 4)× 136(1.007 5x1.808 1+4.318x1.295 7 + 0.645 5x1.504 5) x111=210kJ/kg；(b)理论空气降=5.389x1.326x136 5.389x1.324x111=180kJ/kg；(c)飞灰焰降=3.28/100x 0.9×0.803 5x×1363.28/100 × 0.9×0.747 7×111=0.776 kJ/ kg；(d)实际烟气降=211+（1.38-1)x180+0.776=280 kJ/kg：(e)实际可利用的烟气余热（以烟气回热器的余热利用有效系数为0.8计）=210×103×280×0.8=47264 MJ/h;
