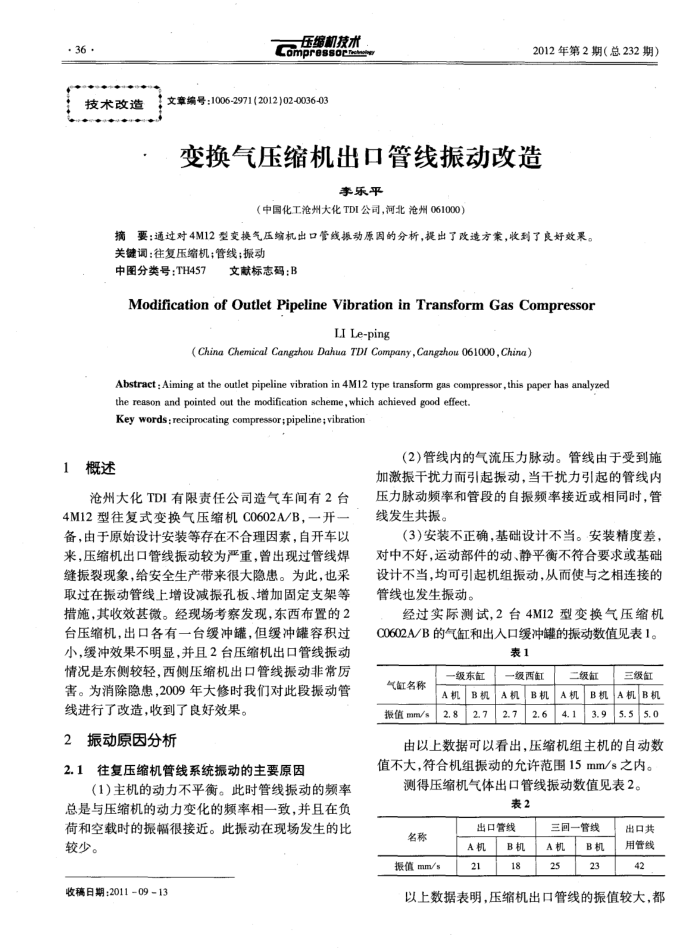

· 36
技术改造
压缩机技术 Compressocs
章编号：1006-2971(2012)02-0036-03
2012年第2期（总232期）
变换气压缩机出口管线振动改造
李乐平
（中国化工沧州大化TDI公司，河北沧州061000）
摘要：通过对4M12型变接气压缔机出口管线振动原固的分析，提出了改造方案，收到了度好效果。关键调：往复压缩机；管线；振动
中图分类号：TH457
文献标志码：B
Modification of OutletPipelineVibrationinTransform GasCompressor
LI Le-ping
(China Chemical Cangzhou Dahua TDI Company,Cangzhou 061000,China)
Abstract : Aiming at the outlet pipeline vibration in 4M12 type transform gas compressor, this paper has analyzed
the reason and pointed out the modification scheme, which achieved good effect. Key words reciprocating compressor; pipeline; vibration
1
概述
沧州大化TDI有限责任公司造气车间有2台
4M12型往复式变换气压缩机C0602A/B，一开一备，由于原始设计安装等存在不合理因素，自开车以来，压缩机出口管线振动较为严重，曾出现过管线焊缝振裂现象，给安全生产带来很大隐患。为此，也采取过在振动管线上增设减振孔板、增加固定支架等措施，其收效甚微。经现场考察发现，东西布置的2 台压缩机，出口各有一台缓冲罐，但缓冲罐容积过小，缓冲效果不明显，并且2台压缩机出口管线振动情况是东侧较轻，西侧压缩机出口管线振动非常厉害。为消除隐患，2009年大修时我们对此段振动管
线进行了改造，收到了良好效果。 2振动原因分析
2.1往复压缩机管线系统振动的主要原因
(1)主机的动力不平衡。此时管线振动的频率总是与压缩机的动力变化的频率相一致，并且在负荷和空载时的振很接近。此振动在现场发生的比较少。
收稿日期：2011-09-13
(2)管线内的气流压力脉动。管线由于受到施加激振于扰力而引起摄动，当干扰力引起的管线内压力脉动频率和管段的自振频率接近或相同时，管线发生共振。
(3)安装不正确，基础设计不当。安装精度差，对中不好，运动部件的动、静平衡不符合要求或基础设计不当，均可引起机组振动，从而使与之相连接的管线也发生振动。
经过实际测试2台4M12型变换气压缩机 C0602A/B的气缸和出人口缓冲罐的振动数值见表1。
表1
气缸名称报值mm/s
一级东缸
A机 2.8
B机 2.7
级西缸 A机
B机
2.7
2.6
二级缸 A机
B机
4.1
三级缸 A机B机
5.55.0 3.9
由以上数据可以看出，压缩机组主机的自动数值不大，符合机组振动的允许范围15mm/s之内。
测得压缩机气体出口管线振动数值见表2。
表2
名称振值mm/s
出口管线
A机 21
B机 18
三回一管线
A机 25
B机 23
出口共用管线 42
以上数据表明，压缩机出口管线的振值较大，都
