火炬气螺杆压缩机振动故障分析及改造

资料类别:论文资料

文档格式:PDF电子版

文件大小:267 KB

资料语言:中文

更新时间:2024-12-12 08:23:52



推荐标签:

内容简介

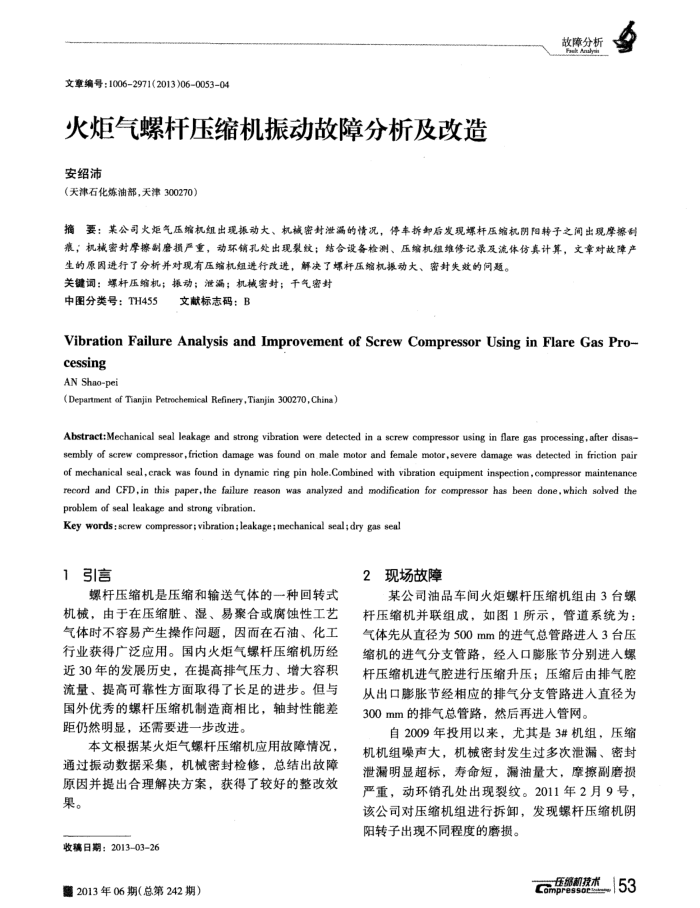

火炬气螺杆压缩机振动故障分析及改造 文章编号:10062971(2013)06005304
火炬气螺杆压缩机振动故障分析及改造安绍沛
(天津石化炼油部,天津300270)
故障分析
摘要:某公司火炬气压缩机组出现振动大、机械密封泄漏的情况,停车拆卸后发现螺杆压缩机阴阳转予之间出现摩募制衰;机械密封摩擦副磨损严重,动环销孔处出现裂效;结合设备检测、压缩机组维修记录及流体仿真计算,文章对故障产
生的原因进行了分析并对现有压缩机组进行改进,解决了螺杆压缩机振动大、密封失效的问题。关键词:螺杆压缩机;振动:泄漏;机械密封:千气密封
中图分类号:TH455
文献标志码:B
Vibration Failure Analysis and Improvement of Screw Compressor Using in Flare Gas Pro
cessing AN Shao-pei
(Department of Tianjin Petrochemical Refinery, Tianjin 300270, China)
Abstract:Mechanical seal leakage and strong vibration were detected in a screw compressor using in flare gas processing, after disas-sembly of screw compressor,friction damage was found on.male motor and female motor,severe damage was detected in friction pair of mechanical seal, erack was found in dynamic ring pin hole.Combined with vibration equipment inspection, compressor maintenance record and CFD,in this paper,the failure reason was analyzed and modification for compressor has been done,which solved the problem of seal leakage and strong vibration.
Key words:screw compressor; vibration;leakage;mechanical seal; dry gas seal
引言 1
螺杆压缩机是压缩和输送气体的一种回转式机械,由于在压缩脏、湿、易聚合或腐蚀性工艺气体时不容易产生操作问题,因面在石油、化工行业获得广泛应用。国内火炬气螺杆压缩机历经近30年的发展历史,在提高排气压力、增大容积流量、提高可靠性方面取得了长足的进步。但与国外优秀的螺杆压缩机制造商相比,轴封性能差距仍然明显,还需要进一步改进。
本文根据某火炬气螺杆压缩机应用故障情况,
通过振动数据采集,机械密封检修,总结出故障原因并提出合理解决方案,获得了较好的整改效果。
收稿日期:2013-0326
2013年06期(总第242期)
现场故障 2
某公司油品车间火炬螺杆压缩机组由3台螺杆压缩机并联组成,如图1所示,管道系统为:气体先从直径为500mm的进气总管路进人3台压缩机的进气分支管路,经入口膨胀节分别进人螺杆压缩机进气腔进行压缩升压:压缩后由排气腔从出口膨胀节经相应的排气分支管路进人直径为 300mm的排气总管路,然后再进入管网。
自2009年投用以来,尤其是3#机组,压缩机机组噪声大,机械密封发生过多次泄漏、密封泄漏明显超标,寿命短,漏油量大,摩擦副磨损严重,动环销孔处出现裂纹。2011年2月9号,该公司对压缩机组进行拆卸,发现螺杆压缩机阴阳转子出现不同程度的磨损。
压编机技术53 Comr
