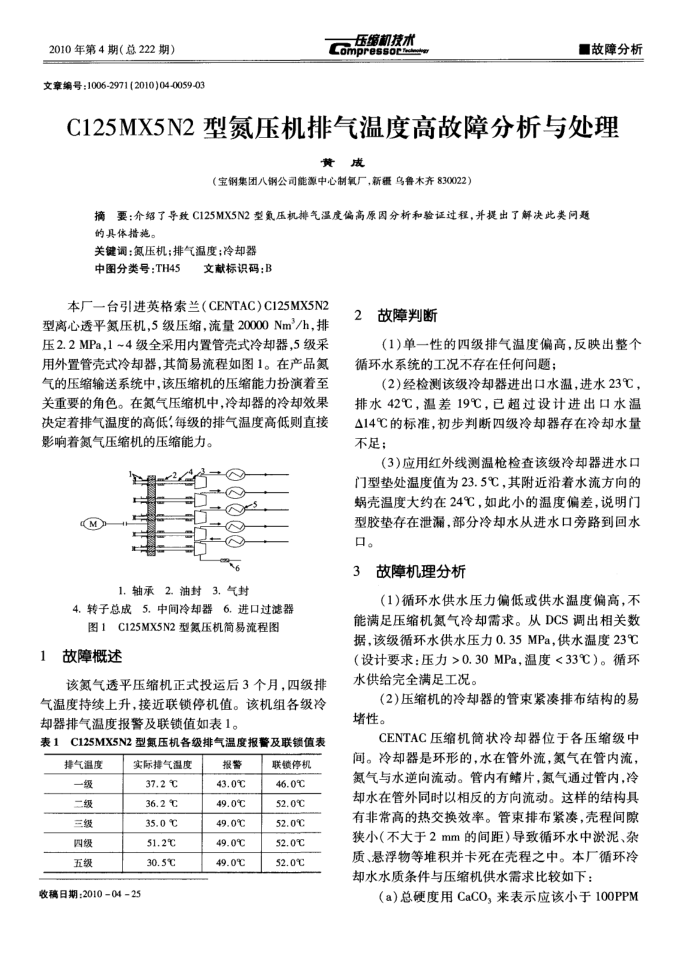

2010年第4期（总222期）
文章编号：1006-2971(2010)04-0059-03
压缩机技术 Compressork
故障分析
C125MX5N2型氮压机排气温度高故障分析与处理
黄成
（宝钢集团八钢公司能源中心制氧厂，新摄乌鲁木齐830022）
摘要：介绍了导致C125MX5N2型氮压机排气温度偏高原因分析和验证过程，并提出了解决此类问题的具体措施。
关键调：氮压机；排气温度；冷却器
中图分类号：TH45
文献标识码：B
本厂一台引进英格索兰（CENTAC)C125MX5N2 型离心透平氮压机，5级压缩.流量20000Nm/h，排压2.2MPa，1~4级全采用内置管壳式冷却器，5级采用外置管壳式冷却器，其简易流程如图1。在产品氮气的压缩输送系统中，该压缩机的压缩能力扮演着至关重要的角色。在氮气压缩机中，冷却器的冷却效果决定着排气温度的高低，每级的排气温度高低则直接影响着氮气压缩机的压缩能力。
O HO
(M
O 1.轴承2.油封3.气封
4.转子总成5.中间冷却器6.进口过滤器图1C125MX5N2型氮压机简易流程图
1故障概述
该氮气透平压缩机正式投运后3个月，四级排气温度持续上升，接近联锁停机值。该机组各级冷却器排气温度报警及联锁值如表1。
表1C125MX5N2型氮压机各级排气温度报警及联锁值表
排气温度一级二级三级四级五级
实际排气温度 37.2℃ 36.2° 35.0℃ 51.2℃ 30.5℃
收稿日期：20100425
报警 43.0℃ 49.0℃ 49.0℃ 49.0℃ 49.0℃
联锁停机 46.0℃ 52.0℃ 52.0℃ 52.0℃ 52.0℃
故障判断 2
(1)单一性的四级排气温度偏高，反映出整个循环水系统的工况不存在任何问题；
(2)经检测该级冷却器进出口水温，进水23℃，排水42℃，温差19℃，已超过设计进出口水温 A14℃的标准，初步判断四级冷却器存在冷却水量不足：
（3）应用红外线测温枪检查该级冷却器进水口门型垫处温度值为23.5℃，其附近沿着水流方向的蜗壳温度大约在24℃，如此小的温度偏差，说明门型胶垫存在泄，部分冷却水从进水口旁路到回水口。
故障机理分析 3
(1循环水供水压力偏低或供水温度偏高，不能满足压缩机氮气冷却需求。从DCS调出相关数据，该级循环水供水压力0.35MPa，供水温度23℃（设计要求：压力>0.30MPa，温度<33℃）。循环水供给完全满足工况。
(2)压缩机的冷却器的管束紧凌排布结构的易堵性。
CENTAC压缩机筒状冷却器位于各压缩级中
间。冷却器是环形的，水在管外流，氮气在管内流，氮气与水逆向流动。管内有鳍片，氮气通过管内，冷却水在管外同时以相反的方向流动。这样的结构具有非常高的热交换效率。管束排布紧凌，壳程间隙狭小(不大于2mm的间距)导致循环水中淤泥、杂质、悬浮物等堆积并卡死在壳程之中。本广循环冷却水水质条件与压缩机供水需求比较如下：
（a）总硬度用CaCO，来表示应该小于100PPM
