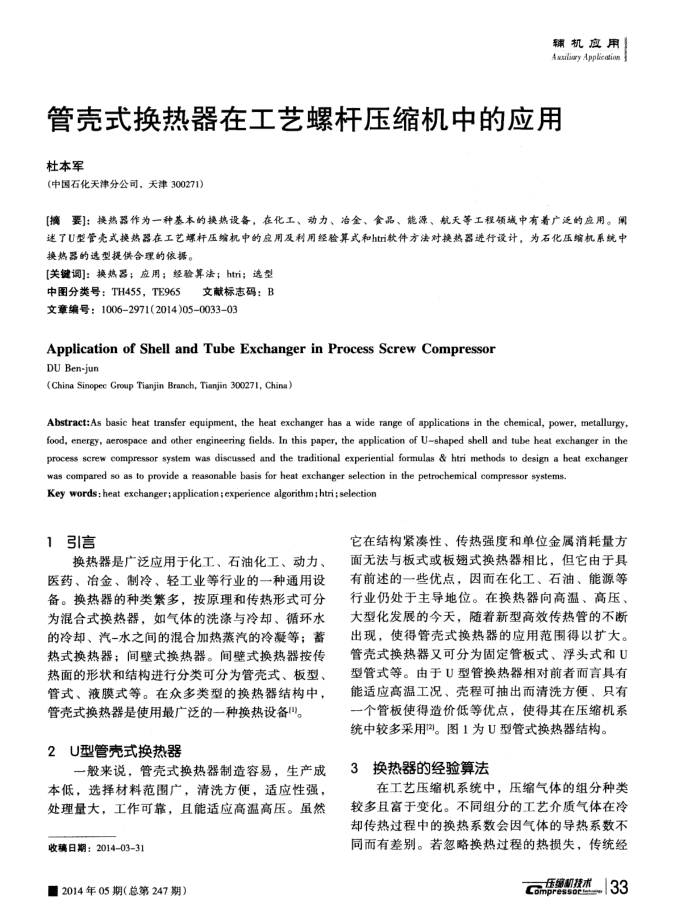

辅机应用 Aaxtiligry Applicatioe
管壳式换热器在工艺螺杆压缩机中的应用杜本军
(中国石化天津分公司，天津300271）
[摘要]：换热器作为一种基本的换热设备，在化工、动力、冶金、食品、能源、航天等工程领城中有着广泛的应用。阐述了U型管壳式换热器在工艺螺杆压编机中的应用及利用经验算式和htr软件方法对换热器进行设计，为石化压缩机系统中换热器的选型提供合理的依据。
[关键调]：换热器；应用；经验算法；htri；选型
中图分类号：TH455，TE965
文献标志码：B
文章编号：10062971(2014)050033-03
ApplicationofShellandTubeExchangerinProcessScrewCompressor DU Ben-jun
(China Sinopec Group Tianjin Branch, Tianjin 300271, China )
Abstract:As basic heat transfer equipment, the heat exchanger has a wide range of applications in the chemical, power, metallurgy, food, energy, aerospace and other engineering fields, In this paper, the application of Ushaped shell and tube heat exchanger in the process screw compressor system was discussed and the traditional experiential formulas & htri methods to design a heat exchanger
was compared so as to provide a reasonable basis for heat exchanger selection in the petrochemical compressor systems. Key words : heat exchanger; application; experience algorithm;htri; selection
1引信言
换热器是广泛应用于化工、石油化工、动力、医药、冶金、制冷、轻工业等行业的一种通用设备。换热器的种类繁多，按原理和传热形式可分为混合式换热器，如气体的洗涤与冷却、循环水的冷却、汽-水之间的混合加热蒸汽的冷凝等；蓄热式换热器：间壁式换热器。间壁式换热器按传热面的形状和结构进行分类可分为管壳式、板型、管式、液膜式等。在众多类型的换热器结构中，
管壳式换热器是使用最广泛的一种换热设备。 2U型管壳式换热器
一般来说，管壳式换热器制造容易，生产成本低，选择材料范围广，清洗方使，适应性强，处理量大，工作可靠，且能适应高温高压。虽然
收稿日期：2014-0331
2014年05期（总第247期）
它在结构紧性、传热强度和单位金属消耗量方面无法与板式或板翅式换热器相比，但它由于具有前述的一些优点，因而在化工、石油、能源等行业仍处于主导地位。在换热器向高温、高压、大型化发展的今天，随着新型高效传热管的不断出现，使得管壳式换热器的应用范围得以扩大。管壳式换热器又可分为固定管板式、浮头式和U 型管式等。由于U型管换热器相对前者而言具有能适应高温工况、壳程可抽出而清洗方便、只有一个管板使得造价低等优点，使得其在压缩机系
统中较多采用3)。图1为U型管式换热器结构。 3换热器的经验算法
在工艺压缩机系统中，压缩气体的组分种类较多且富于变化。不同组分的工艺介质气体在冷却传热过程中的换热系数会因气体的导热系数不同而有差别。若忽略换热过程的热损失，传统经
m质缩机技术33
