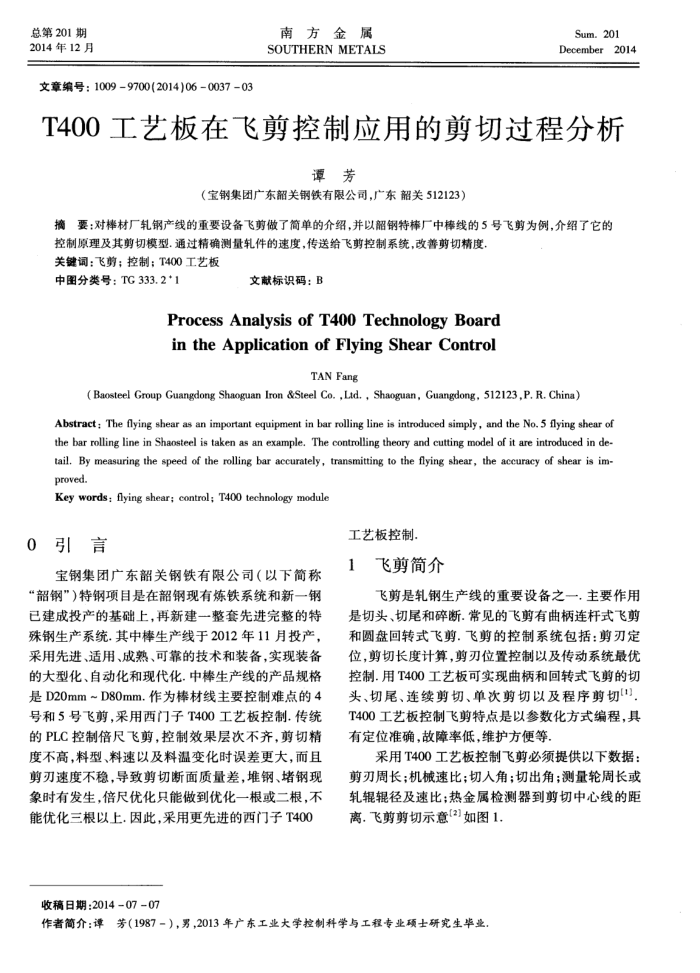

T400工艺板在飞剪控制应用的剪切过程分析
谭芳
（宝钢集团广东韶关钢铁有限公司，广东韶关512123）
摘要：对棒材厂轧钢产线的重要设备飞剪做了简单的介绍，并以韶钢特棒厂中棒线的5号飞剪为例，介绍了它的
控制原理及其剪切模型.通过精确测量轧件的速度，传送给飞剪控制系统，改善剪切精度，关键词：飞剪；控制；T400工艺板
中图分类号：TG333.2*1
文献标识码：B
ProcessAnalysisofT4o0TechnologyBoard intheApplicationofFlyingShearControl
TAN Fang
(Baosteel Group Guangdong Shaoguan Iron &Steel Co. ,Ltd., Shaoguan, Guangdong, 512123,P. R. China)
Abstract : The flying shear as an important equipment in bar rolling line is introduced simply, and the No. 5 flying shear of the bar rolling line in Shaosteel is taken as an example. The controlling theory and cutting model of it are introduced in de-tail. By measuring the speed of the rolling bar accurately, transmitting to the flying shear, the accuracy of shear is im-proved.
Key words: flying shear; control; T400 technology module
0引言
宝钢集团广东韶关钢铁有限公司（以下简称“韶钢”）特钢项目是在韶钢现有炼铁系统和新一钢已建成投产的基础上，再新建一整套先进完整的特殊钢生产系统.其中棒生产线于2012年11月投产，采用先进、适用、成熟、可靠的技术和装备，实现装备的大型化、自动化和现代化.中棒生产线的产品规格是D20mm~D80mm.作为棒材线主要控制难点的4 号和5号飞剪，采用西门子T400工艺板控制.传统的PLC控制倍尺飞剪，控制效果层次不齐，剪切精度不高，料型、料速以及料温变化时误差更大，而且剪刃速度不稳，导致剪切断面质量差，堆钢、堵钢现象时有发生，倍尺优化只能做到优化一根或二根，不能优化三根以上.因此，采用更先进的西门子T400
收稿日期：2014-0707
工艺板控制
1飞剪简介
飞剪是轧钢生产线的重要设备之一，主要作用是切头、切尾和碎断.常见的飞剪有曲柄连杆式飞剪和圆盘回转式飞剪.飞剪的控制系统包括：剪刃定位，剪切长度计算，剪刃位置控制以及传动系统最优控制.用T400工艺板可实现曲柄和回转式飞剪的切头、切尾、连续剪切、单次剪切以及程序剪切1). T400工艺板控制飞剪特点是以参数化方式编程，具有定位准确，故障率低，维护方便等
采用T400工艺板控制飞剪必须提供以下数据：剪刃周长；机械速比；切入角；切出角；测量轮周长或轧辊辊径及速比；热金属检测器到剪切中心线的距离.飞剪剪切示意(2]如图1.
