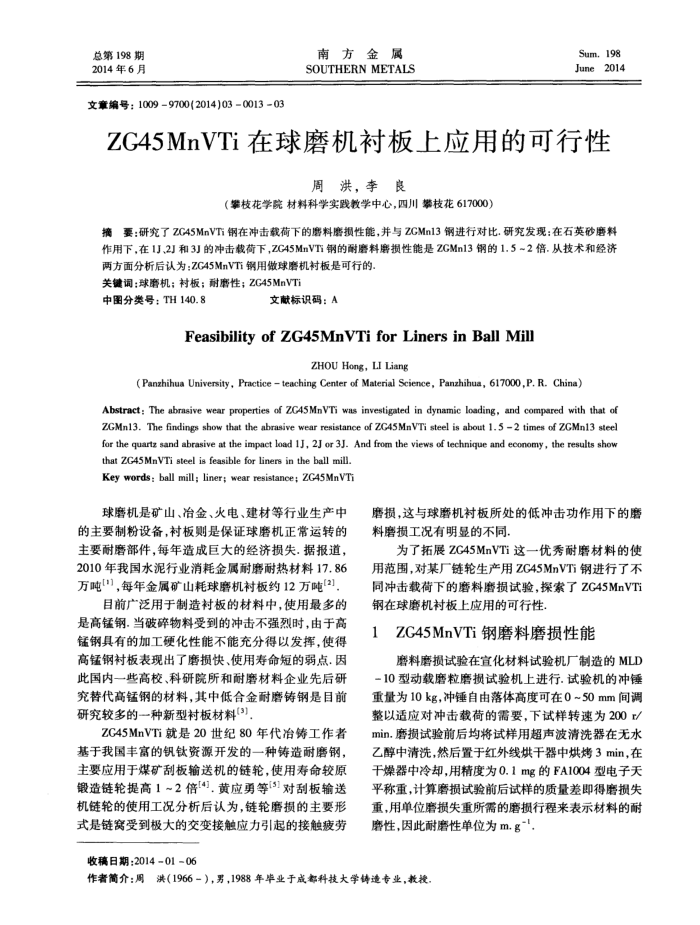

总第198期 2014年6月
文章编号：10099700(2014)030013-03
南方金属 SOUTHERN METALS
Sum.198 June2014
ZG45MnVTi在球磨机衬板上应用的可行性
周洪，李良
（攀枝花学院材料科学实践教学中心，四川攀枝技花617000）
摘要：研究了ZG45MnVTi钢在冲击载荷下的磨料磨损性能，并与ZGMn13钢进行对比.研究发现：在石英砂磨料
两方面分析后认为：ZG45MnVTi钢用做球磨机衬板是可行的关键词：球磨机；衬板；耐磨性；ZG45MnVTi
中图分类号：TH140.8
文献标识码：A
Feasibilityof ZG45MnVTiforLinersinBallMil
ZHOU Hong, LI Liang
( Panzhihua University, Practice teaching Center of Material Science, Panzhihua, 617000,P. R. China)
Abstract: The abrasive wear properties of ZC45MnVTi was investigated in dynamic loading, and compared with that of ZGMn13. The findings show that the abrasive wear resistance of ZC45MnVTi steel is about 1.5 2 times of ZGMn13 steel for the quartz sand abrasive at the impact load 1J, 2J or 3J. And from the views of technique and economy, the results show
that ZG45MnVTi steel is feasible for liners in the ball mill. Key words; ball mill; liner; wear resistanoe; ZG45MnVTi
球磨机是矿山、冶金、火电、建材等行业生产中的主要制粉设备，衬板则是保证球磨机正常运转的主要耐磨部件，每年造成巨大的经济损失.据报道， 2010年我国水泥行业消耗金属耐磨耐热材料17.86 万吨""，每年金属矿山耗球磨机衬板约12万吨["]
目前广泛用于制造衬板的材料中，使用最多的是高锰钢.当破碎物料受到的冲击不强烈时，由于高锰钢具有的加工硬化性能不能充分得以发挥，使得高锰钢衬板表现出了磨损快、使用寿命短的弱点.因此国内一些高校、科研院所和耐磨材料企业先后研究替代高锰钢的材料，其中低合金耐磨铸钢是目前研究较多的一种新型衬板材料(3)
ZC45MnVTi就是20世纪80年代冶铸工作者基于我国丰富的钒钛资源开发的一种铸造耐磨钢，主要应用于煤矿刮板输送机的链轮，使用寿命较原锻造链轮提高1~2倍4].黄应勇等(3]对刮板输送机链轮的使用工况分析后认为，链轮磨损的主要形式是链窝受到极大的交变接触应力引起的接触疲劳
收稿日期：2014-01-06
磨损，这与球磨机衬板所处的低冲击功作用下的磨料磨损工况有明显的不同。
为了拓展ZC45MnVTi这一优秀耐磨材料的使用范围，对某厂链轮生产用ZG45MnVTi钢进行了不同冲击载荷下的磨料磨损试验，探索了ZG45MnVTi 钢在球磨机衬板上应用的可行性
ZG45MnVTi钢磨料磨损性能
磨料磨损试验在宜化材料试验机厂制造的MLD-10型动载磨粒磨损试验机上进行.试验机的冲锤重量为10kg，冲锤自由落体高度可在0~50mm间调整以适应对冲击载荷的需要，下试样转速为200r/ min.磨损试验前后均将试样用超声波清洗器在无水乙醇中清洗，然后置于红外线烘干器中烘烤3min，在干煤器中冷却，用精度为0.1mg的FA1004型电子天平称重，计算磨损试验前后试样的质量差即得磨损失重，用单位磨损失重所需的磨损行程来表示材料的耐磨性，因此耐磨性单位为m.g-1
作者简介：周洪（1966一），男，1988年毕业于成都科技大学铸造专业，教授
