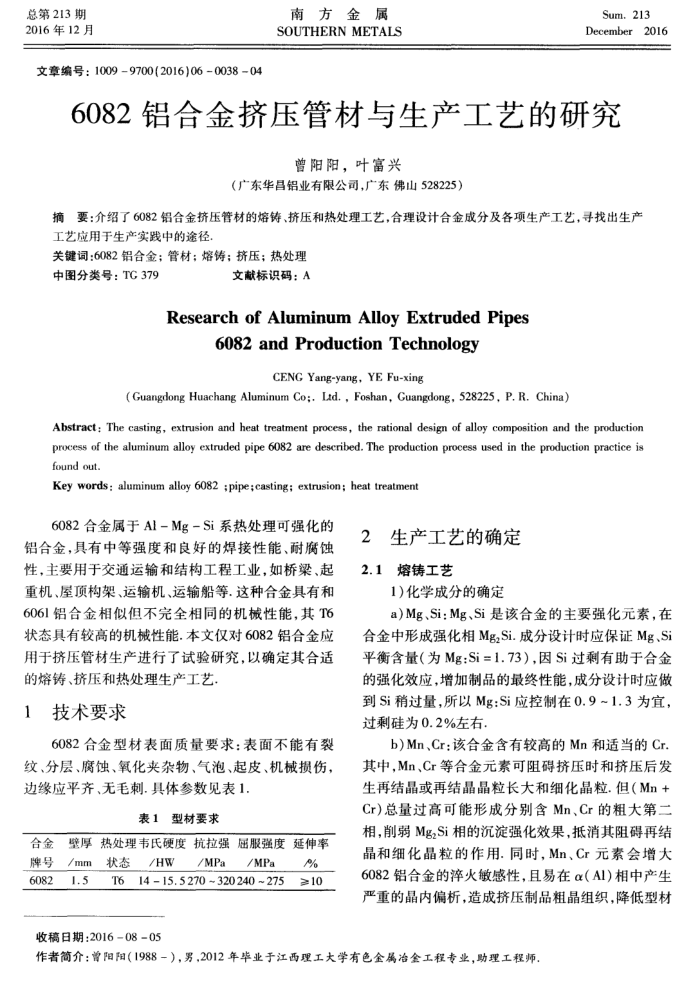

总第213期 2016年12月
文章编号：10099700(2016)06003804
南方金属 SOUTHERNMETALS
Sum.213
December2016
6082铝合金挤压管材与生产工艺的研究
曾阳阳，叶富兴
（广东华昌铝业有限公司，广东佛山528225）
摘要：介绍了6082铝合金挤压管材的熔铸、挤压和热处理工艺，合理设计合金成分及各项生产工艺，寻找出生产工艺应用于生产实践中的途径
关键词：6082铝合金；管材；熔铸；挤压；热处理
中图分类号：TC379
文献标识码：A
ResearchofAluminumAlloyExtrudedPipes
6082andProductionTechnology
CENG Yang-yang, YE Fu-xing
(GuangdongHuachangAluminum Co;.Ltd.,Foshan,Guangdong,528225,P.R.China)
Abstract: The casting, extrusion and heat treatment process, the rational design of alloy composition and the productior process of the aluminum alloy extruded pipe 6082 are described. The production process used in the production practice is found out.
Keywords:aluminum alloy 6082 ;pipe;casting;extrusion;heat treatment
6082合金属于A1-Mg-Si系热处理可强化的铝合金，具有中等强度和良好的焊接性能、耐腐蚀性，主要用于交通运输和结构工程工业，如桥梁、起重机、屋顶构架、运输机、运输船等.这种合金具有和 6061铝合金相似但不完全相同的机械性能，其T6 状态具有较高的机械性能.本文仅对6082铝合金应用于挤压管材生产进行了试验研究，以确定其合适
的熔铸、挤压和热处理生产工艺 1技术要求
6082合金型材表面质量要求：表面不能有裂纹、分层、腐蚀、氧化夹杂物、气泡、起皮、机械损伤，边缘应平齐、无毛刺.具体参数见表1，
表1型材要求
合金壁厚热处理韦氏硬度抗拉强屈服强度延伸率
牌号/mm状态/HW
6082
1.5
T6
/MPa
/MPa
14 15. 5 270 ~ 320 240 ~ 275
收稿日期：2016-08-05
% ≥10
2
生产工艺的确定 2.1熔铸工艺
1)化学成分的确定
a)Mg、Si：Mg、Si是该合金的主要强化元素，在合金中形成强化相MgSi.成分设计时应保证Mg、Si 平衡含量（为Mg：Si=1.73），因Si过剩有助于合金的强化效应，增加制品的最终性能，成分设计时应做到Si稍过量，所以Mg：Si应控制在0.9~1.3为宜，过剩硅为0.2%左右
b)Mn、Cr：该合金含有较高的Mn和适当的Cr. 其中，Mn、Cr等合金元素可阻碍挤压时和挤压后发生再结晶或再结晶晶粒长大和细化晶粒.但（Mn+ Cr)总量过高可能形成分别含Mn、Cr的粗大第二相，削弱Mg,Si相的沉淀强化效果，抵消其阻碍再结晶和细化晶粒的作用.同时，Mn、Cr元素会增大 6082铝合金的率火敏感性.且易在α（A1)相中产生严重的晶内偏析，造成挤压制品粗晶组织，降低型材
作者简介：曾阳阳（1988－），男，2012年毕业于江西理工大学有色金属冶金工程专业，助理工程师
