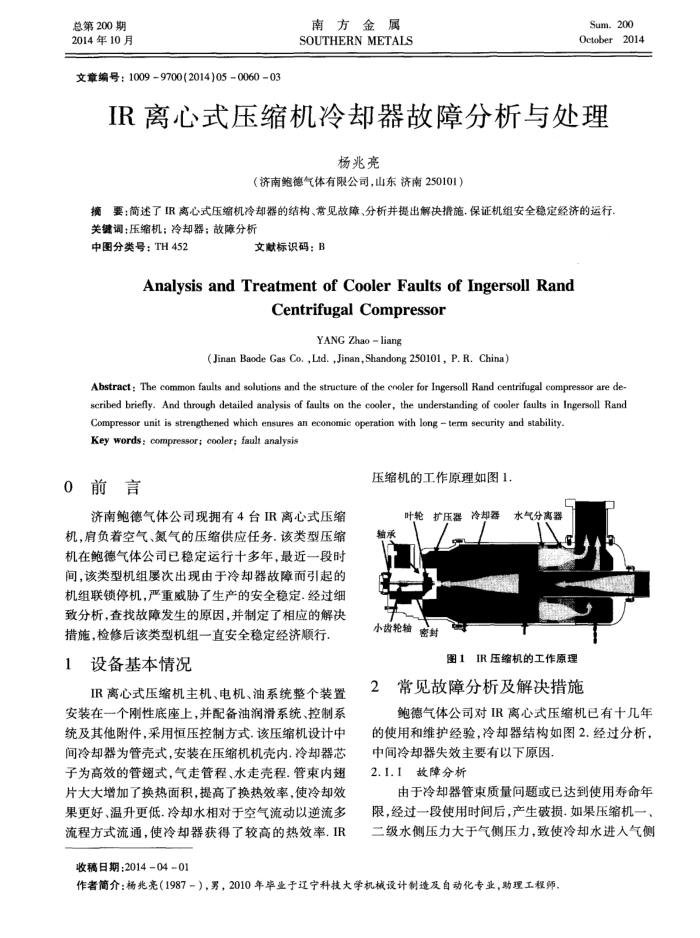

IR离心式压缩机冷却器故障分析与处理
杨兆亮
（济南鲍德气体有限公司，山东济南250101）
摘要：简述了IR离心式压缩机冷却器的结构、常见故障、分析并提出解决措施.保证机组安全稳定经济的运行关键调：压缩机：冷却器；故障分析
中图分类号：TH452
文献标识码：B
AnalysisandTreatmentofCoolerFaultsofIngersollRand
CentrifugalCompressor
YANG Zhao liang
(Jinan Baode Gas Co. ,Ltd. ,Jinan,Shandong 250101, P. R. China)
Abstract : The common faults and solutions and the structure of the cnoler for Ingersoll Rand centrifugal compressor are de-scribed briefly. And through detailed analysis of faults on the cooler, the understanding of cooler faults in Ingersoll Rand
Compressor unit is strengthened which ensures an economie operation with long term security and stability. Key words: compressor; cooler; fault analysis
0前言
济南鲍德气体公司现拥有4台IR离心式压缩机，肩负着空气、氮气的压缩供应任务.该类型压缩机在鲍德气体公司已稳定运行十多年，最近一段时间，该类型机组屡次出现由于冷却器故障而引起的机组联锁停机，严重威胁了生产的安全稳定.经过细致分析，查找故障发生的原因，并制定了相应的解决措施，检修后该类型机组一直安全稳定经济顺行
设备基本情况
IR离心式压缩机主机、电机、油系统整个装置安装在一个刚性底座上，并配备油润滑系统、控制系统及其他附件，采用恒压控制方式.该压缩机设计中间冷却器为管壳式，安装在压缩机机壳内.冷却器芯子为高效的管翅式，气走管程、水走壳程.管束内翅片大大增加了换热面积，提高了换热效率，使冷却效果更好、温升更低.冷却水相对于空气流动以逆流多流程方式流通，使冷却器获得了较高的热效率.IR
收稿日期：2014-04-01
压缩机的工作原理如图1，
叶轮
轴承
小齿轮轴密封
水气分离器
图1IR压缩机的工作原理
2常见故障分析及解决措施
鲍德气体公司对IR离心式压缩机已有十几年的使用和维护经验，冷却器结构如图2.经过分析，
中间冷却器失效主要有以下原因 2.1.1故障分析
由于冷却器管束质量问题或已达到使用寿命年限，经过一段使用时间后，产生破损.如果压缩机一、二级水侧压力大于气侧压力，致使冷却水进入气侧
