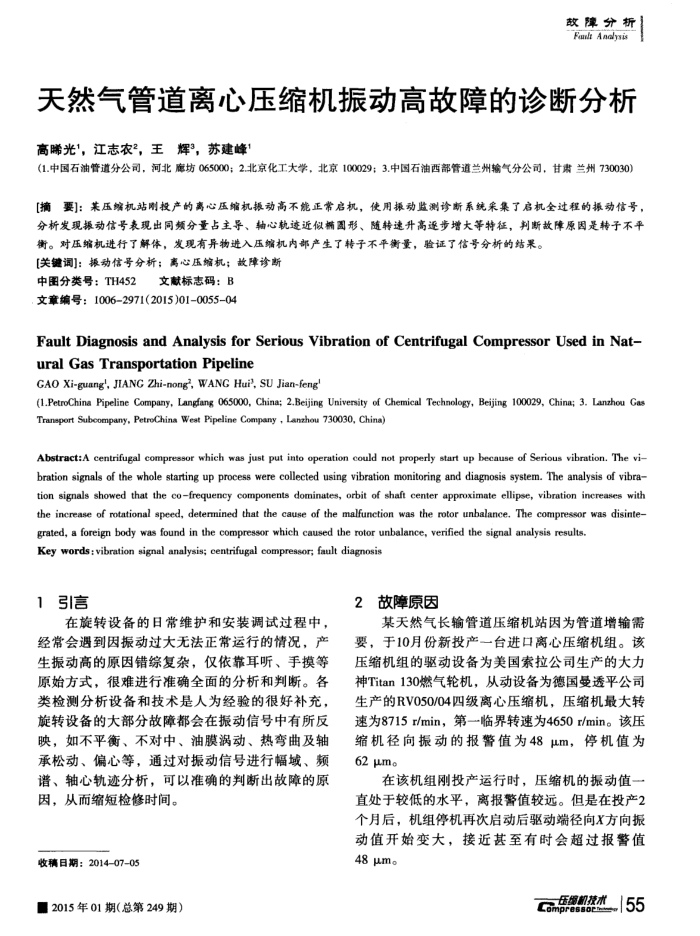

故障分析 FarltAaalysis
天然气管道离心压缩机振动高故障的诊断分析高晞光1，江志农”，王辉3，苏建峰
(1.中国石油管道分公司，河北廖坊065000；2.北京化工大学，北京100029；3.中国石油西部管道兰州输气分公司，甘肃兰州730030）[摘要]：某压缩机站附投产的离心压缩机振动高不能正常启机，使用振动监测诊断系统采集了启机全过程的振动信号，分析发现振动信号表现出同频分量占主导、轴心轨速近似辅固形、随转速升高逐步增大等特征，判断故障原因是转子不平
衡。对压缩机进行了解体，发现有异物进入压缩机内部产生了转子不平衡量，验证了信号分析的结。[关键调]：振动信号分析；离心压缩机；故障诊断
中图分类号：TH452
文献标志码：B
文章编号：1006-2971(2015)01-0055-04
FaultDiagnosis and Analysis for Serious Vibration of Centrifugal Compressor UsedinNat-ural Gas TransportationPipeline
GAO Xi-guang', JIANC Zhi-nong', WANG Hui, SU Jian-feng"
(1.PetroChina Pipeline Company, Langfang 065000, China; 2.Beijing University of Chemical Technology, Beijing 100029, China; 3. Lanzhou Gas Transport Subeompany, PetroChina West Pipeline Company , Lanzhou 730030, China)
Abstract:A centrifugal compressor which was just put into operation could not properly start up because of Serious vibration. The vi-bration signals of the whole starting up process were collected using vibration monitoring and diagnosis system. The analysis of vibra-tion signals showed that the cofrequency components dominates, orbit of shaft center approximate ellipse, vibration inereases with the increase of rotational speed, detemined that the cause of the malfunction was the rotor unbalance, The compressor was disinte-
grated, a foreign body was found in the compressor which caused the rotor unbalance, verified the signal analysis results. Key words: vibration signal analysis; centrifugal compressor; fault diagnosis
1引信
在旋转设备的日常维护和安装调试过程中，经常会遇到因振动过大无法正常运行的情况，产生振动高的原因错综复杂，仅依靠耳听、手摸等原始方式，很难进行准确全面的分析和判断。各类检测分析设备和技术是人为经验的很好补充，旋转设备的大部分故障都会在振动信号中有所反映，如不平衡、不对中、油膜涡动、热弯曲及轴承松动、偏心等，通过对振动信号进行幅域、频谱、轴心轨迹分析，可以准确的判断出故障的原
因，从而缩短检修时间。收日期：201407-05
■2015年01期（总第249期）
2故障原因
某天然气长输管道压缩机站因为管道增输需要，于10月份新投产一台进口离心压缩机组。该压缩机组的驱动设备为美国索拉公司生产的大力神Titan130燃气轮机，从动设备为德国曼透平公司生产的RV050/04四级离心压缩机，压缩机最大转速为8715r/min，第一临界转速为4650r/min。该压缩机径向振动的报警值为48μm，停机值为 62 μm
在该机组刚投产运行时，压缩机的振动值一直处于较低的水平，离报警值较远。但是在投产2 个月后，机组停机再次启动后驱动端径向X方向振动值开始变大，接近甚至有时会超过报警值 48μm。
压机技术55 Campressor
