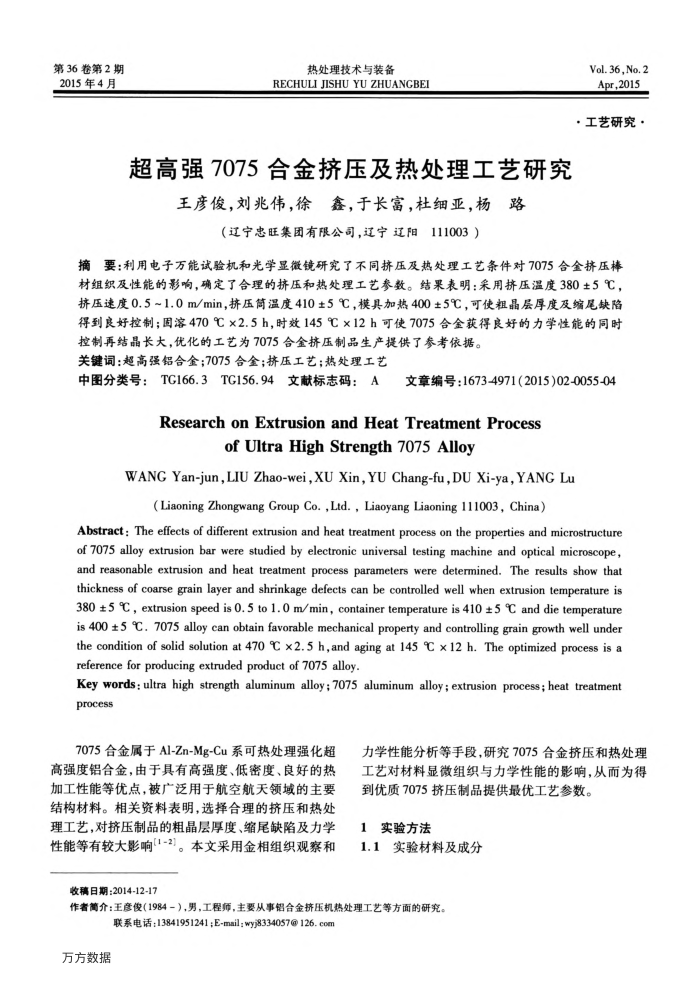

第36卷第2期 2015年4月
热处理技术与装备
RECHULI JISHUYUZHUANGBEI
超高强7075合金挤压及热处理工艺研究
王彦俊，刘兆伟，徐鑫，于长富，杜细亚，杨路
（辽宁忠旺集团有限公司，辽宁辽阳111003）
Vol.36,No.2 Apr,2015
·工艺研究·
摘要：利用电子万能试验机和光学显微镜研究了不同挤压及热处理工艺条件对7075合金挤压棒材组织及性能的影响，确定了合理的挤压和热处理工艺参数。结果表明：采用挤压温度380±5℃，挤压速度0.5~1.0m/min，挤压筒温度410±5℃，模具加热400±5℃，可使粗晶层厚度及缩尾缺陷得到良好控制；固溶470℃×2.5h，时效145℃×12h可使7075合金获得良好的力学性能的同时
控制再结晶长大，优化的工艺为7075合金挤压制品生产提供了参考依据。关键词：超高强铝合金；7075合全；挤压工艺：热处理工艺
中图分类号：TC166.3TC156.94文献标志码：A
文章编号：1673-4971(2015)02-0055-04
Research on Extrusion and Heat Treatment Process
ofUltraHighStrength7075Alloy
WANG Yan-jun,LIU Zhao-wei,XU Xin,YU Chang-fu,DU Xi-ya,YANG Lu
(Liaoning Zhongwang Group Co.,Ltd., Liaoyang Liaoning 111003, China)
Abstract: The effects of different extrusion and heat treatment process on the properties and microstructure of 7075 alloy extrusion bar were studied by electronic universal testing machine and optical microscope, and reasonable extrusion and heat treatment process parameters were determined. The results show that thickness of coarse grain layer and shrinkage defects can be controlled well when extrusion temperature is 380 ±5 ℃, extrusion speed is 0.5 to 1.0 m/min, container temperature is 410 ±5 C and die temperature is 400 ± 5 C. 7075 alloy can obtain favorable mechanical property and controlling grain growth well under the condition of solid solution at 470 C ×2.5 h,and aging at 145 °C ×12 h. The optimized process is a reference for producing extruded product of 7075 alloy
Key words: ultra high strength aluminum alloy;7075 aluminum alloy; extrusion process; heat treatment process
7075合金属于Al-Zn-Mg-Cu系可热处理强化超高强度铝合金，由于具有高强度、低密度、良好的热加工性能等优点，被广泛用于航空航天领域的主要结构材料。相关资料表明，选择合理的挤压和热处理工艺，对挤压制品的粗晶层厚度、缩尾缺陷及力学性能等有较大影响[1-2]。本文采用金相组织观察和
收稿日期：2014-12-17
力学性能分析等手段，研究7075合金挤压和热处理工艺对材料显微组织与力学性能的影响，从而为得
到优质7075挤压制品提供最优工艺参数。 1实验方法
1.1实验材料及成分
作者简介：王彦俊（1984-），男，工程师，主要从事铝合金挤压机热处理工艺等方面的研究。
联系电话：13841951241;E-mail：wyj8334057@126.com
万方数据
