总第192期 2013年6月
文章编号：10099700(2013)03003604
南方金属 SOUTHERNMETALS

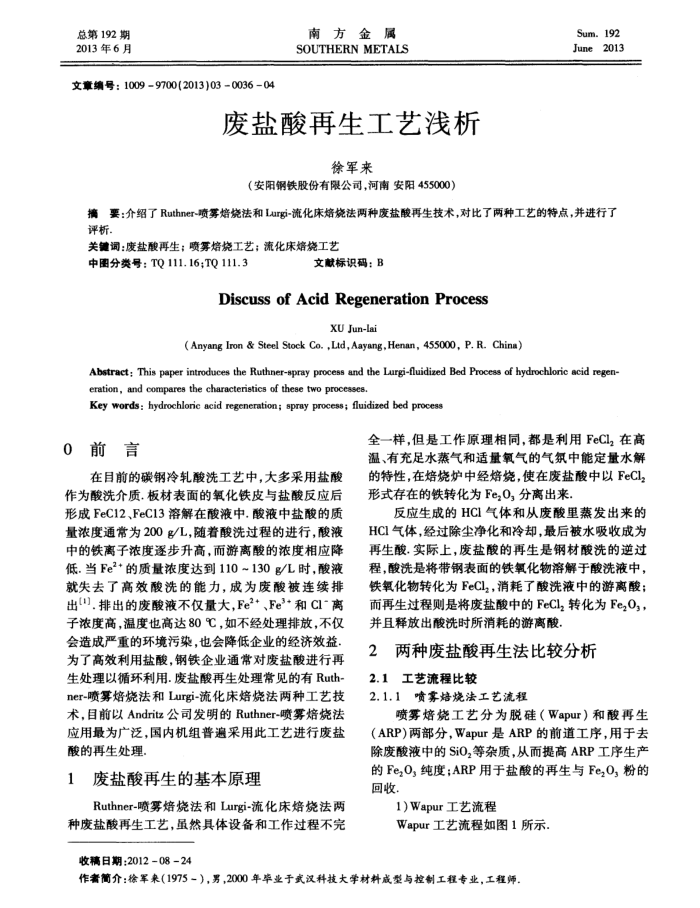

废盐酸再生工艺浅析
徐军来
（安阳钢铁股份有限公司，河南安阳455000）
Sum.192 June2013
摘要：介绍了Ruthner-喷雾焙烧法和Largi-流化床焙烧法两种废盐酸再生技术，对比了两种工艺的特点，并进行了评析，
关键调：废盐酸再生；喷雾焙烧工艺；流化床熔烧工艺
中图分类号：TQ111.16;TQ111.3
文献标识码：日
DiscussofAcidRegenerationProcess
XUJun-lai
(Anyang Iron & Steel Stock Co. ,Ltd,Aayang,Henan, 455000, P. R. China)
Abstract: This paper introduces the Ruthner-spray process and the Lurgi-fluidized Bed Process of hydrochloric acid regen-eration, and compares the characteristics of these two processes
Key words: hydrochlorie acid regeneration; spray process; fluidized bed process
0前言
在目前的碳钢冷轧酸洗工艺中，大多采用盐酸作为酸洗介质.板材表面的氧化铁皮与盐酸反应后形成FeC12、FeC13溶解在酸液中.酸液中盐酸的质量浓度通常为200g/L，随着酸洗过程的进行，酸液中的铁离子浓度逐步升高，而游离酸的浓度相应降低.当Fe2+的质量浓度达到110~130/L时，酸液就失去了高效酸洗的能力，成为废酸被连续排出].排出的废酸液不仅量大，Fe2+、Fe3+和Cl'离子浓度高，温度也高达80℃，如不经处理排放，不仅会造成严重的环境污染，也会降低企业的经济效益为了高效利用盐酸，钢铁企业通常对废盐酸进行再生处理以循环利用.废盐酸再生处理常见的有Ruth ner-喷雾焙烧法和Lurgi-流化床焙烧法两种工艺技术，目前以Andritz公司发明的Ruthner-喷雾焙烧法应用最为广泛，国内机组普遍采用此工艺进行废盐酸的再生处理，
1废盐酸再生的基本原理
Ruthner-喷雾焙烧法和Lurgi-流化床焙烧法两种废盐酸再生工艺，虽然具体设备和工作过程不完收稿日期：2012-08-24
全一样，但是工作原理相同，都是利用FeCl，在高温、有充足水蒸气和适量氧气的气氛中能定量水解的特性，在焙烧炉中经焙烧，使在废盐酸中以FeCl 形式存在的铁转化为Fe,O，分离出来
反应生成的HCI气体和从废酸里蒸发出来的 HCI气体，经过除尘净化和冷却，最后被水吸收成为再生酸.实际上，废盐酸的再生是钢材酸洗的逆过程，酸洗是将带钢表面的铁氧化物溶解于酸洗液中，铁氧化物转化为FeCl，消耗了酸洗液中的游离酸；而再生过程则是将废盐酸中的FeCl,转化为Fe,O，，并且释放出酸洗时所消耗的游离酸，
2两种废盐酸再生法比较分析 2.1工艺流程比较
2.1.1喷雾焙烧法工艺流程
喷雾焙烧工艺分为脱硅（Wapur）和酸再生（ARP）两部分，Wapur是ARP的前道工序，用于去除废酸液中的SiO,等杂质，从而提高ARP工序生产的Fe,O，纯度；ARP用于盐酸的再生与Fe,O，粉的回收，
1)Wapur工艺流程
Wapur工艺流程如图1所示
作者简介：徐军来（1975-），男，2000年毕业于式汉科技大学材料成型与控制工程专业，工程师.
