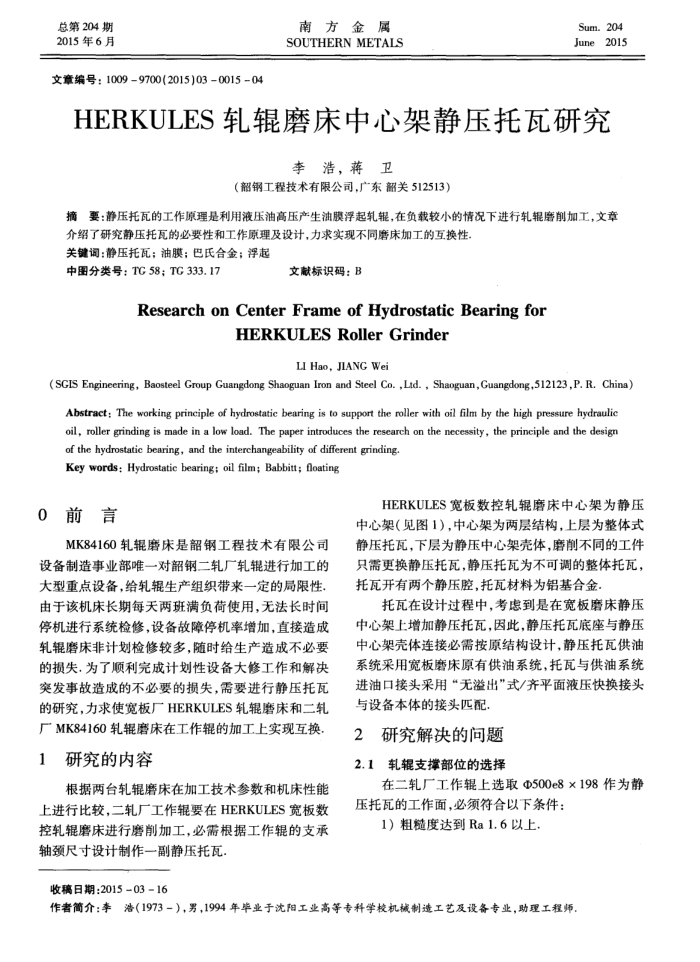

HERKULES轧辊磨床中心架静压托瓦研究
李浩，蒋卫
（韶钢工程技术有限公司，广东韶关512513）
摘要：静压托瓦的工作原理是利用液压油高压产生油膜浮起轧辊，在负载较小的情况下进行轧辊磨加工，文章
介绍了研究静压托瓦的必要性和工作原理及设计，力求实现不同磨床加工的互换性、关键调：静压托瓦；油膜；巴氏合金；浮起
中图分类号：TC58；TG333.17
文献标识码：B
ResearchonCenterFrameofHydrostaticBearingfor
HERKULESRollerGrinder
LI Hao, JIANG Wei
(SCIS Engineering, Baosteel Group Guangdong Shaoguan Iron and Steel Co. ,Ltd. , Shaoguan, Guangdong,512123 ,P. R. China)
Abstract: The working principle of hydrostatic bearing is to support the roller with oil film by the high pressure hydraulic oil, roller grinding is made in a low load. The paper introduces the research on the necessity, the principle and the design
of the hydrostatie bearing, and the interchangeability of different grinding Key words: Hydrostatie bearing; oil film; Babbitt; floating
0前言
MK84160轧辊磨床是韶钢工程技术有限公司设备制造事业部唯一对韶钢二轧厂轧辊进行加工的大型重点设备，给轧辑生产组织带来一定的局限性由于该机床长期每天两班满负便用，无法长时间停机进行系统检修，设备故障停机率增加，直接造成轧磨床非计划检修较多，随时给生产造成不必要的损失，为了顺利完成计划性设备大修工作和解决突发事故造成的不必要的损失，需要进行静压托瓦的研究，力求使宽板厂HERKULES轧辊磨床和二轧厂MK84160轧辊磨床在工作辊的加工上实现互换，
1研究的内容
根据两台轧辊磨床在加工技术参数和机床性能上进行比较，二轧厂工作辊要在HERKULES宽板数控轧辊磨床进行磨削加工，必需根据工作辊的支承
轴颈尺寸设计制作一副静压托瓦收稿日期：2015-03-16
HERKULES宽板数控轧辊磨床中心架为静压中心架（见图1），中心架为两层结构，上层为整体式静压托瓦，下层为静压中心架壳体，磨前不同的工件只需更换静压托瓦，静压托瓦为不可调的整体托瓦，托瓦开有两个静压腔，托瓦材料为铝基合金
托瓦在设计过程中，考虑到是在宽板磨床静压中心架上增加静压托瓦，因此，静压托瓦底座与静压中心架壳体连接必需按原结构设计，静压托瓦供油系统采用宽板磨床原有供油系统，托瓦与供油系统然期本，用，光口带
与设备本体的接头匹配 2
研究解决的问题 2.1轧辊支撑部位的选择
在二轧厂工作辑上选取@500e8×198作为静压托瓦的工作面，必须符合以下条件：
1）粗糙度达到Ra1.6以上
