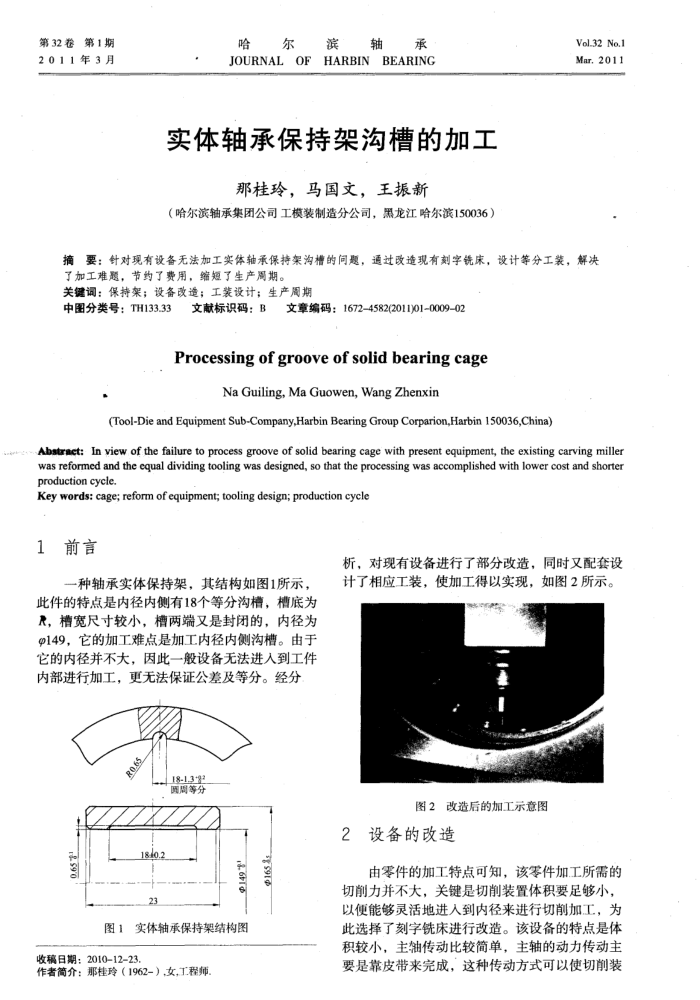

实体轴承保持架沟槽的加工
那桂玲，马国文，王振新
（哈尔滨轴承集团公司工模装制造分公司，墨龙江哈尔滨150036）
Vol.32 No.1 Mar.2011
摘要：针对现有设备无法加工实体轴承保持架沟槽的间题，通过改造现有刻字铣床，设计等分工装，解决了加工难题，节约了费用，缩短了生产周期。
关键调：保持架；设备改造；工装设计；生产周期中图分类号：TH133.33
文献标识码：B
文章编码：1672-4582(2011)010009-02
Processing of groove of solid bearing cage
NaGuiling,MaGuowen,WangZhenxin
(Tool-Die and Equipment Sub-Company,Harbin Bearing Group Corparion,Harbin 150036,China)
Abstract: In yiew of the failure to process groove of solid bearing cage with present equipment, the existing carving miller was reformed and the equal dividing tooling was designed, so that the processing was accomplished with lower cost and shorter production cycle.
Key words: cage; reform of equipment; tooling design; production cycle
1前言
一种轴承实体保持架，其结构如图1所示，此件的特点是内径内侧有18个等分沟槽，槽底为尺，槽宽尺寸较小，槽两端又是封闭的，内径为 9149，它的加工难点是加工内径内侧沟槽。由于它的内径并不大，因此一般设备无法进入到工件内部进行加工，更无法保证公差及等分。经分
18-1.3*8 四周等分
0.65
1840.2
6
实体轴承保持架结构图图1
收稿日期：2010-12-23
作者简介：那桂玲（1962-），女，工程师
s9
析，对现有设备进行了部分改造，同时又配套设计了相应工装，使加工得以实现，如图2所示。
图2改造后的加工示意图
设备的改造
由零件的加工特点可知，该零件加工所需的切削力并不大，关键是切削装置体积要足够小，以便能够灵活地进人到内径来进行切削加工，为此选择了刻字铣床进行改造。该设备的特点是体积较小，主轴传动比较简单，主轴的动力传动主要是靠皮带来完成，这种传动方式可以使切削装
