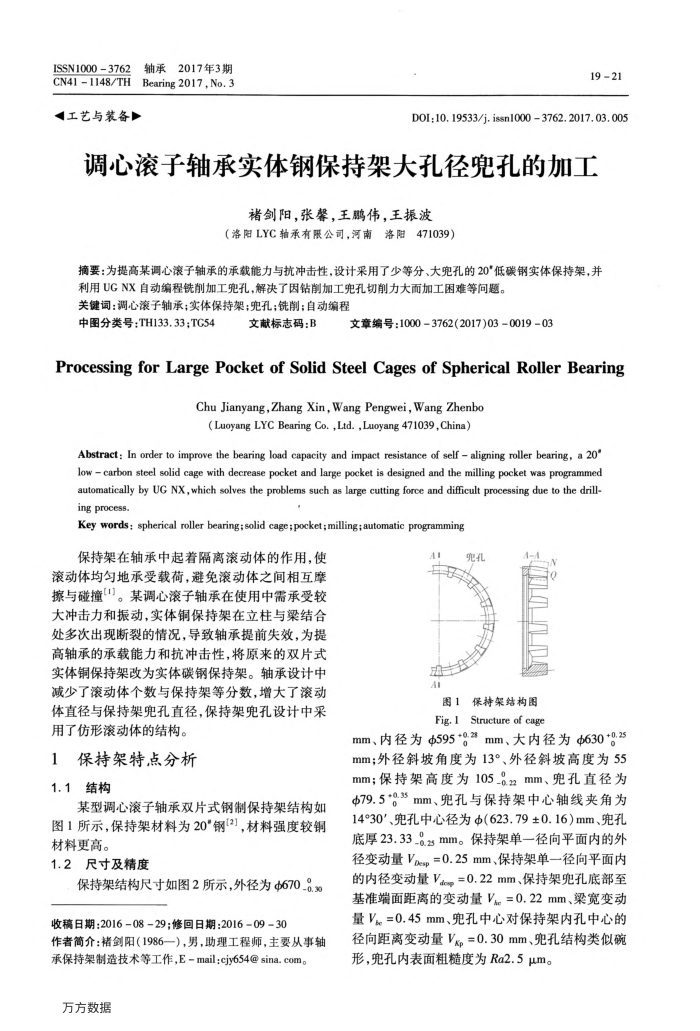

调心滚子轴承实体钢保持架大孔径兜孔的加工
褚剑阳，张馨，王鹏伟，王振波
（洛阳LYC轴承有限公司，河南洛阳471039）
摘要：为提高某调心滚子轴承的承载能力与抗冲击性，设计采用了少等分、大兜孔的20"低碳钢实体保持架，并
利用UGNX自动编程铣削加工兜孔，解决了因钻削加工兜孔切削力大而加工困难等间题。关键词：调心滚子轴承；实体保持架；兜孔；铣削：自动编程
中图分类号：TH133.33;TG54
文献标志码：B
文章编号：10003762(2017)03001903
ProcessingforLargePocketof SolidSteel Cages of SphericalRollerBearing
Chu Jianyang,Zhang Xin,Wang Pengwei,Wang Zhenbo( Luoyang LYC Bearing Co. ,Ltd. ,Luoyang 471039 , China)
Abstract: In order to improve the bearing load capacity and impact resistance of self aligning roller bearing, a 20° low carbon steel solid cage with decrease pocket and large pocket is designed and the milling pocket was programmed automatically by UG NX,which solves the problems such as large cutting force and difficult processing due to the drill ingprocess.
Key words: spherical roller bearing; solid cage ; pocket ; milling;automatic programming
保持架在轴承中起着隔离滚动体的作用，使滚动体均匀地承受载荷，避免滚动体之间相互摩擦与碰撞")。某调心滚子轴承在使用中需承受较大冲击力和振动，实体铜保持架在立柱与梁结合处多次出现断裂的情况，导致轴承提前失效，为提高轴承的承载能力和抗冲击性，将原来的双片式实体铜保持架改为实体碳钢保持架。轴承设计中减少了滚动体个数与保持架等分数，增大了滚动体直径与保持架兜孔直径，保持架兜孔设计中采用了仿形滚动体的结构。
保持架特点分析 1
1.1结构
某型调心滚子轴承双片式钢制保持架结构如图1所示，保持架材料为20"钢(2]，材料强度较铜材料更高。
1.2尺寸及精度
保持架结构尺寸如图2所示，外径为670-0.3 收稿日期：2016-08-29；修回日期：2016-09-30
作者简介：褚剑阳（1986一），男，助理工程师，主要从事轴
承保持架制造技术等工作，E-mail：cjy654@sina.com。万方数据
41 4
兜孔
图1保待架结构图 Fig.1Structure of cage
mm、内径为Φ595*0.2*mm、大内径为630*0.2 mm；外径斜坡角度为13°、外径斜坡高度为55 mm；保持架高度为105.0.mmm、兜孔直径为 Φ79.5*0.35mm、兜孔与保持架中心轴线夹角为 14°30、兜孔中心径为Φ（623.79±0.16)mm、兜孔底厚23.33.0.2mm。保持架单一径向平面内的外径变动量Vs=0.25mm、保持架单一径向平面内的内径变动量Vae=0.22mm、保持架兜孔底部至基准端面距离的变动量V=0.22mm、梁宽变动量V=0.45mm、兜孔中心对保持架内孔中心的径向距离变动量Vk=0.30mm、兜孔结构类似碗形，兜孔内表面粗糙度为Ra2.5μm。
