主题策划ThemePlanning

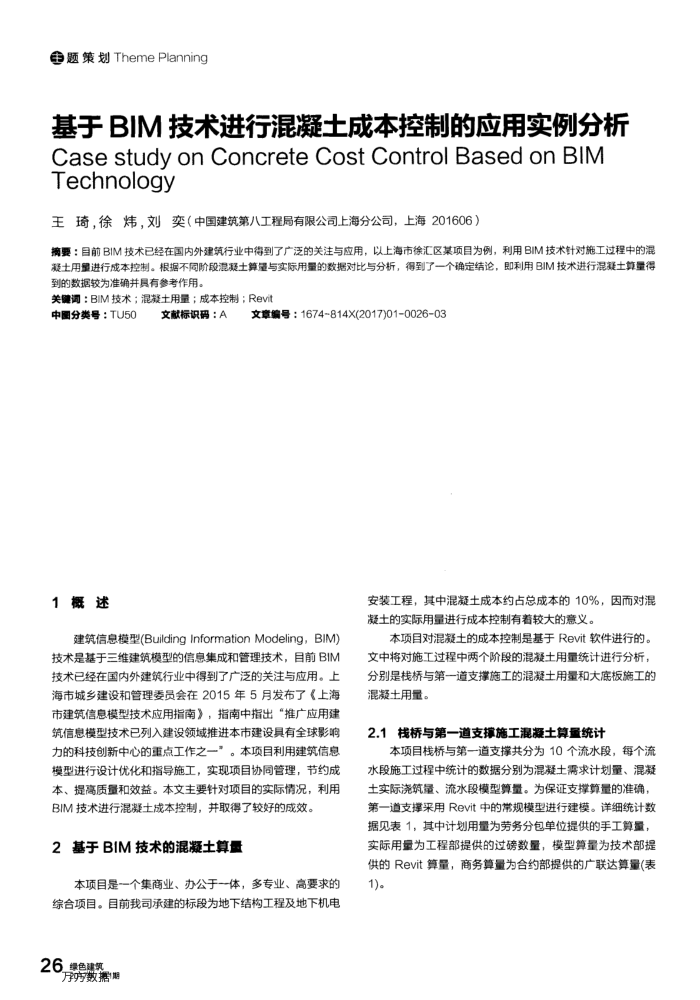

基于BIM技术进行混凝土成本控制的应用实例分析 CasestudyonConcreteCostControlBasedonBiM Technology
王琦，徐炜，刘奕（中国建筑第八工程局有限公司上海分公司，上海201606）
摘要：目前BIM技术已经在国内外建筑行业中得到了广泛的关注与应用，以上海市徐汇区某项目为例，利用BIM技术针对施工过程中的混凝土用量进行成本控制。根据不同阶段混凝土算量与实际用量的数据对比与分析，得到了一个确定结论，即利用BIM技术进行混凝土算量得到的数据较为准确并具有参考作用。
关健调：BIM技术；混凝土用量；成本控制；Revit
中图分类号：TU50 1概述
文献标识码：A
文章编号：1674-814X(2017)01-0026-03
安装工程，其中混凝土成本约占总成本的10%，因而对混凝土的实际用量进行成本控制有着较大的意义。
建筑信息模型(Building InformationModeling，BIM) 技术是基于三维建筑模型的信息集成和管理技术，目前BIM 技术已经在国内外建筑行业中得到了广泛的关注与应用。上海市城乡建设和管理委员会在2015年5月发布了《上海市建筑信息模型技术应用指南》，指南中指出“推广应用建筑信息模型技术已列入建设领域推进本市建设具有全球影响力的科技创新中心的重点工作之一”。本项目利用建筑信息模型进行设计优化和指导施工，实现项目协同管理，节约成本、提高质量和效益。本文主要针对项目的实际情况，利用
BIM技术进行混凝土成本控制，并取得了较好的成效。 2基于BIM技术的混凝士算量
本项目是一个集商业、办公于-体，多专业、高要求的综合项目。目前我司承建的标段为地下结构工程及地下机电
26.绿色筑万嫩据期
本项目对混凝土的成本控制是基于Revit软件进行的。文中将对施工过程中两个阶段的混凝土用量统计进行分析，分别是栈桥与第一道支撑施工的混凝土用量和大底板施工的混凝土用量。
2.1栈桥与第一道支撑施工混凝土算量统计
本项目栈桥与第一道支撑共分为10个流水段，每个流水段施工过程中统计的数据分别为混凝土需求计划量、混凝土实际洗筑量、流水段模型算量。为保证支撑算量的准确第一道支择采用ReVit中的常规模型进行建模。详细统计数据见表1，其中计划用量为劳务分包单位提供的手工算量实际用量为工程部提供的过磅数量，模型算量为技术部提供的Revit算量，商务算量为合约部提供的广联达算量（表 1)。
