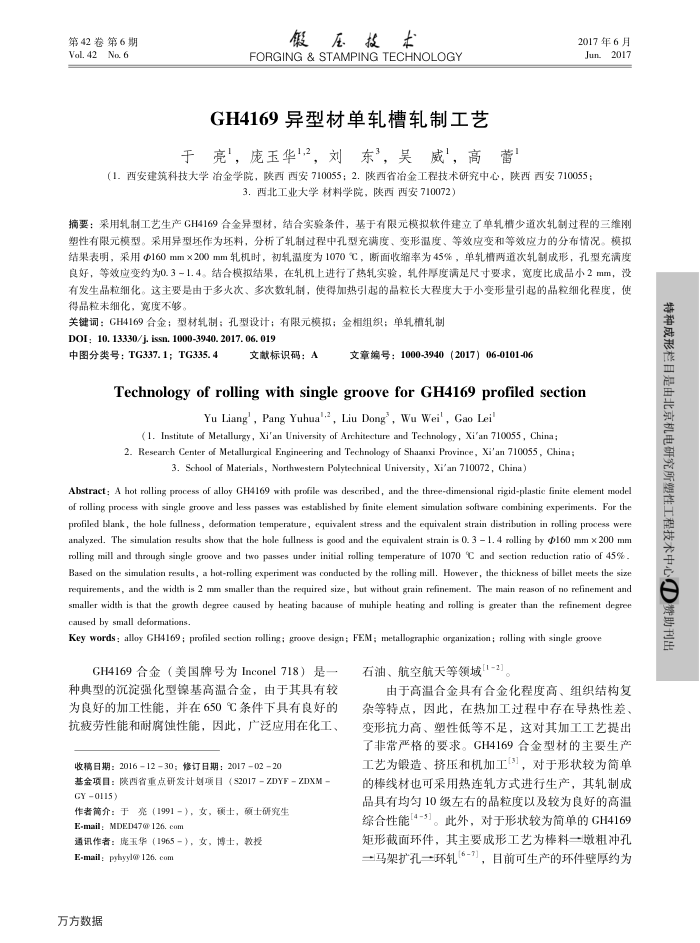

第42卷第6期 Vol. 42No. 6
假压技木
FORGING & STAMPING TECHNOLOGY
GH4169异型材单轧槽轧制工艺
于亮，庞玉华12，刘东”，吴威，高蕾
2017年6月 Jun2017
（1.西安建筑科技大学冶金学院，陕西西安710055：2.陕西省冶金工程技术研究中心，陕西西安710055：
3.西北工业大学材料学院，陕西西安710072）
摘要：采用轧制工艺生产GH4169合金异型材，结合实验条件，基于有限元模拟软件建立了单轧槽少道次轧制过程的三维刚塑性有限元模型。采用异型坏作为坏料，分析了轧制过程中孔型充满度、变形温度、等效应变和等效应力的分布情况。模拟结果表明，采用@160mm×200mm轧机时，初轧温度为1070℃，断面收缩率为45%，单轧槽两道次轧制成形，孔型充满度良好，等效应变约为0.3-1.4。结合模拟结果，在轧机上进行了热轧实验，轧件厚度满足尺寸要求，宽度比成品小2mm，没有发生晶粒细化。这主要是由于多火次、多次数轧制，使得加热引起的晶粒长大程度大于小变形量引起的晶粒细化程度，使得晶粒未细化，宽度不够，
关键词：GH4169合金；型材轧制；孔型设计；有限元模拟；金相组织；单轧槽轧制 DOI: 10. 13330/j. issn. 1000-3940. 2017. 06. 019
中图分类号：TG337.1；TG335.4
文献标识码：A
文章编号：1000-3940（2017）06-0101-06
Technologyof rollingwithsinglegrooveforGH4169profiledsection
Yu Liang', Pang Yuhua'.2, Liu Dong', Wu Wei', Gao Lei'
( 1. Institute of Metallurgy, Xi'an University of Architecture and Technology, Xi'an 710055, China 2. Research Center of Metallurgical Engineering and Technology of Shaanxi Province, Xi'an 710055 , China ;
3. School of Materials, Northwestern Polytechnical University, Xi'an 710072, China)
Abstract: A hot rolling process of alloy GH4169 with profile was described, and the three-dimensional rigid-plastie finite element model of rolling process with single groove and less passes was established by finite element simulation sofiware combining experiments. For the profiled blank, the hole fullness, deformation temperature, equivalent stress and the equivalent strain distribution in rolling process were analyzed. The simulation results show that the hole fullness is good and the equivalent strain is 0. 3 1. 4 rolling by @p160 mm x 200 mm rolling mill and through single groove and two passes undler initial rolling temperature of 1070 C and section reduction ratio of 45% Based on the simulation results, a hot-rolling experiment was conducted by the rolling mill. However, the thickness of billet meets the size requirements, and the width is 2 mm smaller than the required size, but without grain refinement. The main reason of no refinement and smaller width is that the growth degree caused by heating bacause of muhiple heating and rolling is greater than the refinement degree caused by small deformations.
Key words : alloy GH4169 ; profiled section rolling: groove design; FEM; metallographic organization; rolling with single groove
GH4169合金（美国牌号为Inconel718）是一种典型的沉淀强化型镍基高温合金，由于其具有较为良好的加工性能，并在650℃条件下具有良好的抗疲劳性能和耐腐蚀性能，因此，广泛应用在化工、
收稿日期：20161230；修订日期：20170220
基金项目：陕西省重点研发计划项目（S2017-ZDYFZDXM-GY 0115)
作者简介：于亮（1991-），女，硕士，硕士研究生 E-mail: MDED47@ 126. com
通讯作者：庞玉华（1965-），女，博士，教投 E-mail: pyhyl@ 126. com
万方数据
石油、航空航天等领域[1-2]。
由于高温合金具有合金化程度高、组织结构复杂等特点，因此，在热加工过程中存在导热性差、变形抗力高、塑性低等不足，这对其加工工艺提出了非常严格的要求。GH4169合金型材的主要生产工艺为锻造、挤压和机加工3，对于形状较为简单的棒线材也可采用热连轧方式进行生产，其轧制成品具有均勾10级左右的晶粒度以及较为良好的高温综合性能[4-5]。此外，对于形状较为简单的GH4169 矩形截面环件，其主要成形工艺为棒料一嫩粗冲孔 →马架扩孔→环轧(6-行，目前可生产的环件壁厚约为
