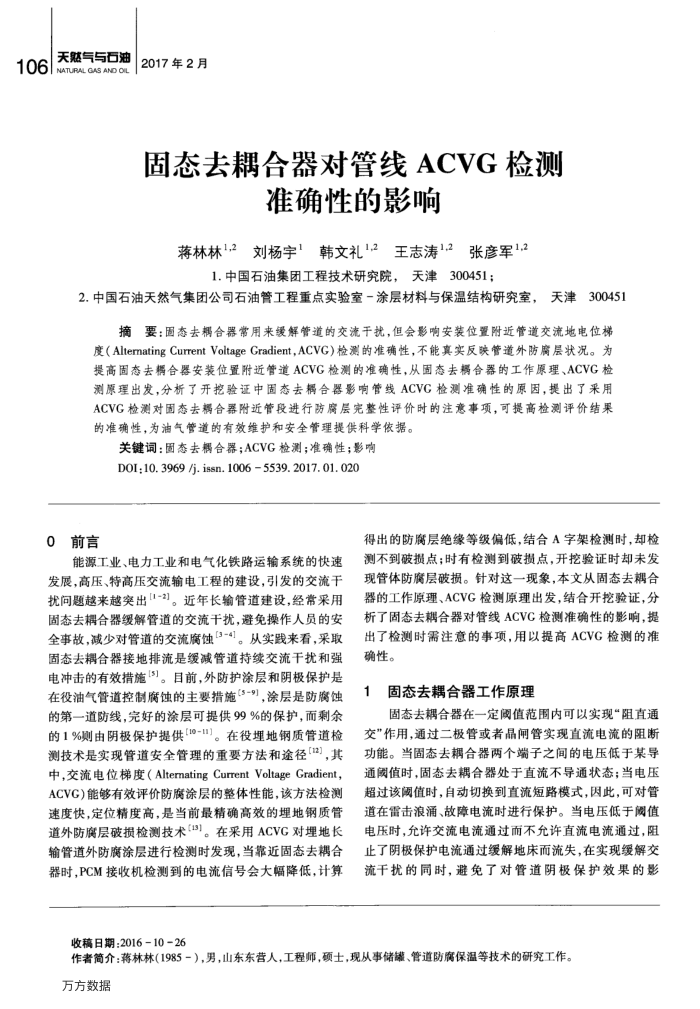

固态去耦合器对管线ACVG检测
准确性的影响
蒋林林12刘杨宇1韩文礼1,2王志涛1,2张彦军1,2
1.中国石油集团工程技术研究院，天津300451：
2.中国石油天然气集团公司石油管工程重点实验室-涂层材料与保温结构研究室，天津300451
摘要：固态去耦合器常用来缓解管道的交流干扰，但会影响安装位置附近管道交流地电位梯度（AltematingCurrentVoltageGradient，ACVG）检测的准确性，不能真实反映管道外防腐层状况。为提高固态去耦合器安装位置附近管道ACVG检测的准确性，从固态去耦合器的工作原理、ACVG检测廉理出发，分析了开挖验证中固态去耦合器影响管线ACVG检测准确性的原因，提出了采用 ACVG检测对固态去耦合器附近管段进行防腐层完整性评价时的注意事项，可提高检测评价结果的准确性，为油气管道的有效维护和安全管理提供科学依据。
关键词：固态去耦合器;ACVG检测；准确性；影响 DOI:10.3969 /j. issn.1006 5539.2017.01.020
0前言
能源工业、电力工业和电气化铁路运输系统的快速发展，高压、特高压交流输电工程的建设，引发的交流干扰问题越来越突出1-2]。近年长输管道建设，经常采用固态去耦合器缓解管道的交流干扰，避免操作人员的安全事故，减少对管道的交流腐蚀【3-4]。从实践来看，采取固态去耦合器接地排流是缓减管道持续交流干扰和强电冲击的有效措施3]。目前，外防护涂层和阴极保护是在役油气管道控制腐蚀的主要措施(3-9)，涂层是防腐蚀的第一道防线，完好的涂层可提供99%的保护，而剩余的1%则由阴极保护提供【18-11]。在役埋地钢质管道检测技术是实现管道安全管理的重要方法和途径[12]，其中，交流电位梯度（AltermatingCurrentVoltageGradient， ACVG)能够有效评价防属涂层的整体性能，该方法检测速度快，定位精度高，是当前最精确高效的埋地钢质管道外防腐层破损检测技术(13)。在采用ACVG对埋地长输管道外防腐涂层进行检测时发现，当靠近固态去耦合器时，PCM接收机检测到的电流信号会大幅降低，计算
得出的防腐层绝缘等级偏低，结合A字架检测时，却检测不到破损点；时有检测到破损点，开挖验证时却未发现管体防履层破损。针对这一现象，本文从固态去耦合器的工作原理、ACVG检测原理出发，结合开挖验证，分析了固态去耦合器对管线ACVC检测准确性的影响，提出了检测时需注意的事项，用以提高ACVG检测的准确性。
固态去耦合器工作原理
固态去耦合器在一定阅值范围内可以实现“阻直通
交”作用，通过二极管或者晶闸管实现直流电流的阻围断功能。当固态去耦合器两个端子之间的电压低于某导通阅值时，固态去耦合器处于直流不导通状态；当电压超过该阀值时，自动切换到直流短路模式，因此，可对管道在雷击浪涌、故障电流时进行保护。当电压低于值电压时，允许交流电流通过而不允许直流电流通过，阻止了阴极保护电流通过缓解地床而流失，在实现缓解交流干扰的同时，避免了对管道阴极保护效果的影
收稿日期：2016-10-26
作者简介：蒋林林（1985-），男，山东东营人，工程师，硕士，现从事储罐、管道防离保温等技术的研究工作。万方数据
