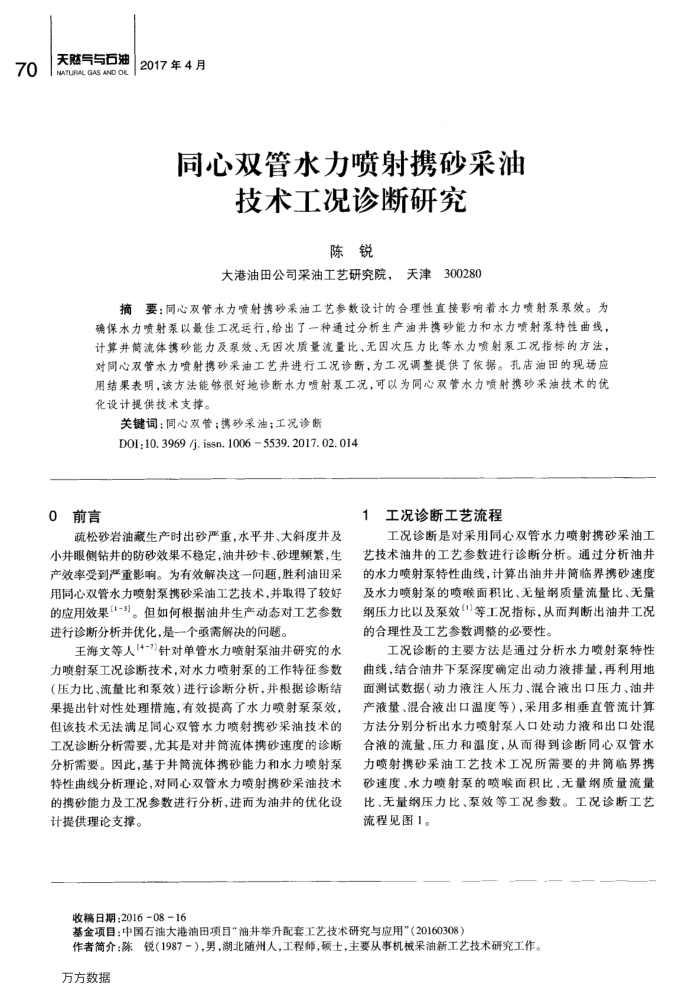

天然气与石油 NATURAL GAS AND OL
2017年4月
同心双管水力喷射携砂采油
技术工况诊断研究
陈锐
大港油田公司采油工艺研究院，天津300280
摘要：同心双管水力喷射携砂采油工艺参数设计的合理性直接影响着水力喷射泵泵效。为确保水力喷射泵以最佳工况运行，给出了种通过分析生产油并携砂能力和水力喷射泵特性曲线，计算并筒流体携砂能力及泵效、无因次质量流量比、无因次压力比等水力喷射累工况指标的方法，对同心双管水力喷射携砂采油工艺井进行工况诊断，为工况调整提供了依据。孔店油田的现场应用结果表明，该方法能够很好地诊断水力喷射泵工况，可以为同心双管水力喷射携砂采油技术的优化设计提供技术支撑。
关键词：同心双管；携砂采油；工况诊断
D0I:10. 3969 /j. issn. 1006 5539. 2017. 02. 014
0前言
疏松砂岩油藏生产时出砂严重，水平井、大斜度井及小井眼侧钻井的防砂效果不稳定，油井砂卡、砂埋频繁，生产效率受到严重影响。为有效解决这一问题，胜利油田采用同心双管水力喷射泵携砂采油工艺技术，并取得了较好的应用效果【1-3]。但如何根据油井生产动态对工艺参数进行诊断分析并优化，是-一个需解决的问题。
王海文等人(4-7)针对单管水力喷射泵油井研究的水力喷射泵工况诊断技术，对水力喷射泵的工作特征参数（压力比、流量比和泵效）进行诊断分析，并根据诊断结果提出针对性处理措施，有效提高了水力喷射泵泵效，但该技术无法满足同心双管水力喷射携砂采油技术的工况诊断分析需要，尤其是对井筒流体携砂速度的诊断分析需要。因此，基于并筒流体携砂能力和水力喷射泵特性曲线分析理论，对同心双管水力喷射携砂采油技术的携砂能力及工况参数进行分析，进而为油井的优化设计提供理论支撑。
1工况诊断工艺流程
工况诊断是对采用同心双管水力喷射携砂采油工艺技术油井的工艺参数进行诊断分析。通过分析油井的水力喷射泵特性曲线，计算出油井井筒临界携砂速度及水力喷射泵的喷喉面积比、无量纲质量流量比、无量纲压力比以及泵效等工况指标，从而判断出油井工况的合理性及工艺参数调整的必要性。
工况诊断的主要方法是通过分析水力喷射票特性
曲线，结合油并下泵深度确定出动力液排量，再利用地面测试数据（动力液注人压力、混合液出口压力、油井产液量、混合液出口温度等），采用多相垂直管流计算方法分别分析出水力喷射泵人口处动力液和出口处混合液的流量、压力和温度，从面得到诊断同心双管水力喷射携砂采油工艺技术工况所需要的并简临界携砂速度、水力喷射泵的喷喉面积比、无量纲质量流量比、无量纲压力比、泵效等工况参数。工况诊断工艺流程见图1。
收稿日期：2016-08-16
基金项目：中国石油大港油田项目“油井举升配套工艺技术研究与应用"（20160308）
作者简介：陈锐（1987－），男，湖北随州人，工程师，硕士，主要从事机板采油新工艺技术研究工作。万方数据
